Анализатор модуляции наземной мобильной радиосвязи, генератор сигналов, анализатор спектра и векторный анализатор цепей

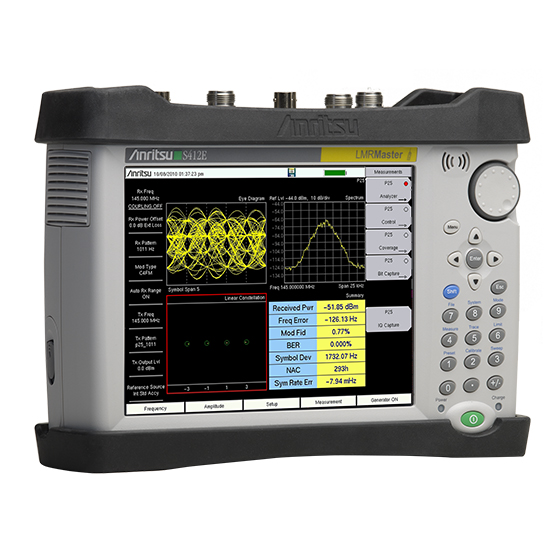

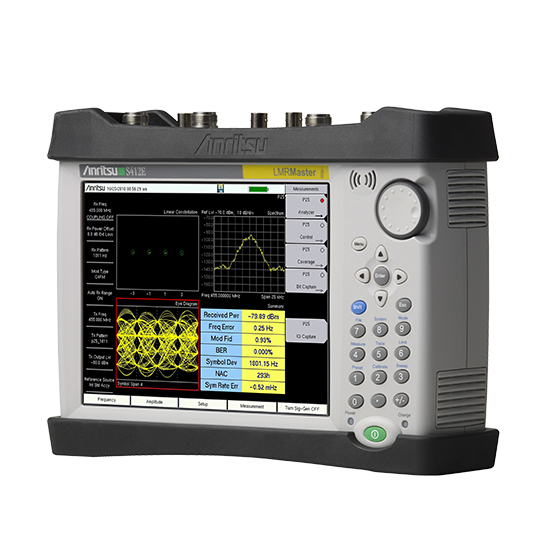

LMR Master S412E — это генераторы Anritsu второго поколения, предназначенные для монтажа и обслуживания систем общественной безопасности. Разработанный на основе портативной платформы Anritsu девятого поколения, LMR Master совмещает высококачественный приемник/анализатор спектра и не имеющий аналогов в мире векторный анализатор цепей, а также генератор незатухающего сигнала / P25 (фаза 1 и фаза 2), сигналов DMR (MotoTRBO™), TETRA, NXDN™ и систем точного управления поездами с автономно регулируемым питанием 0 дБмВт – 130 дБмВт.
LMR Master S412E — это идеальный прибор для специалистов в области наземной мобильной радиосвязи и профессиональной мобильной радиосвязи, в полевых условиях проводящих испытания производительности РЧ сигналов NBFM, P25, P25 фазы 2 (TDMA), DMR (MotoTRBO™), TETRA, NXDN™, dPMR и LTE для коммерческих целей, систем общественной безопасности, морских и критически важных инфраструктурных радиосетей. Кроме того, LMR Master поддерживает работу с системами точного управления поездами 1 класса в США.
Базовая модель LMR Master оборудована векторным анализатором цепей и анализатором спектра, а также поддерживает анализ и проверку узкополосных систем радиосвязи FM, в том числе создание карты покрытия RSSI (показатель уровня принимаемого сигнала), передатчик SINAD и передатчик THD. Предусмотрена возможность дополнительной поддержки стандартов наземной мобильной радиосвязи, в том числе P25 (TIA-102.CAAA-C), P25 фазы 2 (TIA-102.CCAA), ETSI DMR уровня 2 (MotoTRBO™), ETSI TETRA, NXDN™, dPMR и систем точного управления поездами. Дополнительный GPS-приемник обеспечивает поддержку создания карты покрытия (с метками сенсорного экрана в помещении, с метками GPS снаружи) в аналоговых и цифровых системах LMR по возможности. LMR Master также предлагает варианты для дистанционного анализа FDD-LTE в системах широкополосного вещания для общественной безопасности и анализа WiMAX (стационарного IEEE 802.16d и мобильного IEEE 802.16e) для транспортных систем межобъектной связи. LMR Master может также комплектоваться регистратором спектрограмм, анализатором помех с поддержкой MA2700A, программируемым устройством опроса каналов, внешним высокоточным измерителем мощности радиосигнала (с концевыми и промежуточными датчиками), характеристиками расстояния для анализа кабелей и векторным вольтметром.
Высокопроизводительный векторный анализатор цепей от 500 кГц до 1600 МГц может использоваться для работ с кабелями и антеннами. Дополнительно доступен встроенный тройник смещения для питания усилителей на вышках. Проведение измерений коэффициента отражения в частотной области и расстояния до повреждения используется для получения характеристик антенных систем. Измерения расстояния до повреждения могут легко выявить некачественные соединения, загрязнения, повреждения кабелей и точки проникновения воды. Векторный анализатор цепей и анализатор спектра могут быть модифицированы под покрытие диапазона до 6 ГГц. Запатентованная система игнорирования помех позволяет точно и воспроизводимо выполнять измерения даже при наличии высокого уровня РЧ активности.
LMR Master S412E спроектирован на испытанной и надежной аппаратной платформе 9-го поколения, используемой в Site Master™ S362E, промышленном стандарте надежности, мобильности и точности текущих проверок и анализа помех.
Векторный анализатор цепей S412E снабжен превосходным динамическим диапазоном передачи (> 100 дБ), который используется для просмотра и настройки эффективности РЧ на ключевых устройствах, таких как фильтры, множители, комбинаторы передатчиков, многоканальные ответвители приемников и усилители на вышках. Измерения векторного анализатора цепей (частоты или характеристик времени) быстро отображаются и обновляются благодаря высокой скорости развертки S412E (850 мкс/точка), а экран векторного анализатора цепей настраивается под отображение от 2 до 4001 точек измерения, предоставляя максимальную гибкость настройки. Для пользователей, которые предпочитают более простой интерфейс, дисплей векторного анализатора цепей LMR Master можно переключить в режим эмуляции устройства Site Master.
LMR Master — это высокоэффективный векторный анализатор цепей и полнофункциональный анализатор спектра в одном корпусе. Превосходный средний уровень собственных шумов -152 дБмВт (разрешение по полосе пропускания = 10 Гц, затухание = 0 дБ, частота < 2,4 ГГц) в сочетании с перехватом составляющих третьего порядка выше +16 дБмВт делают этот прибор идеальным для пеленга и определения сигналов, которые могут мешать работе систем наземной мобильной радиосвязи даже в присутствии мощных передатчиков. Покрытие анализатора спектра можно расширить до 6 ГГц с вариантом 6. LMR Master S412E стандартно поставляется с минимальным фазовым шумом (обычно <-110 дБн/Гц при смещении на 10 кГц), что позволяет проводить точные измерения масок излучения NBFM, P25, NXDN™ и DMR.
Вариант с измерителем мощности высокой точности обеспечивает измерение истинного среднеквадратичного значения с использованием внешних датчиков, в том числе промежуточных. Это идеальное решение для выполнения точных измерений незатухающих и модулированных сигналов. Многоканальные измерения мощности можно выполнять с вариантом, оснащенным внутренним измерителем мощности и устройством опроса каналов, который позволяет сканировать до 20 каналов.
LMR Master S412E поставляется с ПО для анализа данных, мягким футляром для переноски, запасным аккумулятором, который можно заменить в полевых условиях, источником питания переменного/постоянного тока, адаптером на 12В для автомобильного прикуривателя и подробным руководством по эксплуатации.
- Анализаторы сигнала LMR с созданием карты покрытия: P25, P25 фазы 2, DMR (MotoTRBO™), TETRA, NXDN, dPMR, системы точного управления поездами, NBFM
- Анализаторы широкополосного сигнала: LTE, WiMAX
- Анализатор помех с созданием карты помех и поддержкой портативного пеленгатора помех MA2700A
- Анализатор спектра: от 9 кГц до 1,6 ГГц, дополнительно до 6 ГГц
- Анализатор кабелей и антенн: от 500 кГц до 1,6 ГГц, дополнительно до 6 ГГц
- Обратные потери, КСВ, вносимые потери S11 / S21, дополнительно DTF
- Встроенный измеритель мощности, дополнительный внешний датчик мощности
- Портативный прибор на аккумуляторах
- Масса менее 7,6 фунтов (три с половиной килограмма). (с аккумулятором)
- Прочная, проверенная в полевых условиях платформа Anritsu 9-го поколения
- Хорошо читаемый при дневном свете цветной сенсорный дисплей
- Высокая устойчивость к РЧ помехам
- Удаленное управление по Ethernet
- Стандартная гарантия на три года (гарантия на аккумулятор один год)
| Measurements | |
| Smart Measurements | Field Strength (uses antenna calibration tables to measure dBm/m2 or dBmV/m) Occupied Bandwidth (measures 99% to 1% power channel of a signal) Channel Power (measures the total power in a specified bandwidth) ACPR (Adjacent Channel Power Ratio) AM/FM/SSB Audio Demodulation (Wide/Narrow FM, AM, Upper/Lower SSB) C/I (carrier-to-interference ratio) Emission Mask Coverage Mapping (requires option 431) |
| Setup Parameters | |
| Frequency | Center/Start/Stop, Span, Frequency Step, Signal Standard, Channel #, Channel Increment |
| Amplitude | Reference Level (RL), Scale, Attenuation Auto/Level, RL Offset, Pre-Amp On/Off, Detection |
| Span | Span, Span Up/Down (1-2-5), Full Span, Zero Span, Last Span |
| Bandwidth | RBW, Auto RBW, VBW, Auto VBW, RBW/VBW, Span/RBW |
| File | Save, Recall, Delete, Directory Management |
| Save/Recall | Setups, Measurements, Limit Lines, Screen Shots Jpeg (save only), Save-on-Event |
| Save-on-Event | Crossing Limit Line, Sweep Complete, Save-then-Stop, Clear All |
| Delete | Selected File, All Measurements, All Mode Files, All Content |
| Directory Management | Sort Method (Name/Type/Date), Ascend/Descend, Internal/USB, Copy, Format USB |
| Application Options | Bias-Tee On/Off, Impedance (50Ω, 75Ω, Other) |
| Sweep Functions | |
| Sweep | Single/Continuous, Manual Trigger, Reset, Detection, Minimum Sweep Time, Trigger Type |
| Detection | Peak, RMS, Negative, Sample, Quasi-peak |
| Triggers | Free Run, External, Video, Change Position, Manual |
| Trace Functions | |
| Traces | Up to three Traces (A, B, C), View/Blank, Write/Hold, Trace A/B/C Operations |
| Trace A Operations | Normal, Max Hold, Min Hold, Average, # of Averages, (always the live trace) |
| Trace B Operations | A B, B о C, Max Hold, Min Hold |
| Trace C Operations | A C, B о C, Max Hold, Min Hold, A - B C, B - A C, Relative Reference (dB), Scale |
| Marker Functions | |
| Markers | Markers 1-6 each with a Delta Marker, or Marker 1 Reference with Six Delta Markers, MarkerTableOn/Off, All Markers Off |
| Marker Types | Style (Fixed/Tracking), Noise Marker, Frequency Counter Marker, Marker Auto-Position Peak Search, NextPeak (Right/Left), Peak Threshold %, Set Marker to Channel, Marker Frequency to Center, Delta Marker to Span, Marker to Reference Level |
| Marker Table | 1-6 markers frequency and amplitude plus delta markers frequency offset and amplitude |
| Limit Line Functions | |
| Limit Lines | Upper/Lower, On/Off, Edit, Move, Envelope, Advanced, Limit Alarm, Default Limit |
| Limit Line Edit | Frequency, Amplitude, Add Point, Add Vertical, Delete Point, Next Point Left/Right |
| Limit Line Move | To Current Center Frequency, By dB or Hz, To Marker 1, Offset fr om Marker 1 |
| Limit Line Envelope | Create Envelope, Update Amplitude, Points (41 max), Offset, Shape Square/Slope |
| Limit Line Advanced | Type (Absolute/Relative), Mirror, Save/Recall |
| Frequency | |
| Frequency Range | 9 kHz to 1.6 GHz, (6 GHz with Option 6) |
| Tuning Resolution | 1 Hz |
| Frequency Reference Aging | ± 1.0 ppm/year |
| Frequency Reference Accuracy | ± 120 ppb (25 °C ± 25 °C) + aging, < 50 ppb + aging with GPS lock |
| Frequency Span | 10 Hz to 1.6 GHz including zero span (10 Hz to 6 GHz with Option 6) |
| Sweep Time | 100 ms min, 7μs to 3600 seconds in zero span |
| Sweep Time Accuracy | ± 2% in zero span |
| Bandwidth | |
| Resolution Bandwidth (RBW) | 10 Hz to 3 MHz in 1-3 sequence ± 10% (1 MHz max in zero-span) (-3 dB bandwidth) |
| Video Bandwidth (VBW) | 1 Hz to 3 MHz in 1-3 sequence (-3 dB bandwidth) (auto or manually selectable) |
| RBW with Quasi-Peak Detection | 200 Hz, 9 kHz, 120 kHz (-6 dB bandwidth) |
| VBW with Quasi-Peak Detection | Auto VBW is On, RBW/VBW = 1 |
| Measurements | |
| Measurement Parameters | S11, S21 |
| Number of Traces | Four: TR1, TR2, TR3, TR4 |
| Trace Format | Single, Dual, Tri, Quad. When used with Number of Traces, overlays are possible including a Single Format with Four trace overlays. |
| Graph Types | Log Magnitude, SWR, Phase, Real, Imaginary, Group Delay, Smith Chart, Log Mag/2 (1-Port Cable Loss), Linear Polar, Log Polar, Real Impedance, Imaginary Impedance |
| Domains | Frequency Domain, Distance Domain |
| Frequency | Start Frequency, Stop Frequency, Center Frequency, Span |
| Distance | Start Distance, Stop Distance |
| Frequency Sweep Type: Linear | Single Sweep, Continuous |
| Data Points | 2to4001 (arbitrary setting); data points can be reduced without recalibration. |
| Limit Lines | Upper, Lower, 10 segmented Upper, 10 segmented Lower |
| Test Limits | Pass/Fail for Upper, Pass/Fail for Lower, Lim it Audible Alarm |
| Data Averaging | Sweep-by-sweep |
| Smoothing | 0 to 20% |
| IF Bandwidth | 10, 20, 50, 100, 200, 500, 1k, 2k, 5k, 10k, 20k, 50k, 100k (Hz) |
| Reference Plane | The reference planes of a calibration (or other normalization) can be changed by entering a line length. Assumes no loss, flat magnitude, linear phase, and constant impedance. |
| Auto Reference Plane Extension | Instead of manually entering a line length, this feature automatically adjusts phase shift from the current calibration (or other normalization) to compensate for external cables (or test fixtures). Assumes no loss, flat magnitude, linear phase, and constant impedance. |
| Frequency Range | Frequency range of the measurement can be narrowed (reduces number of data points) within the |
| calibration range without recalibration. When Interpolation is On, narrowed frequency range will retain original number of data points. | |
| Group Delay Aperture | Defined as the frequency span over which the phase change is computed at a given frequency point. The aperture can be changed without recalibration. The minimum aperture is the frequency range divided by the number of points in calibration and can be increased to 20% of the frequency range. |
| Group Delay Range | < 180° of phase change within the aperture |
| Trace Memory | A separate memory for each trace can be used to store measurement data for later display. The trace data can be saved and recalled. |
| Trace Math | Complex trace math operations of subtraction, addition, multiplication, or division are provided. |
| Number of Markers | 12, arbitrary assignments to any trace |
| Marker Types | Reference, Delta |
| Marker Readout Styles | Log Mag, Cable Loss (Log Mag/2), Log Mag and Phase, Phase, Real and Imaginary, SWR, Impedance, Admittance, Normalized Impedance, Normalized Admittance, Polar Impedance, and Group Delay |
| Marker Search | Peak Search, Valley Search, Find Marker Value |
| Calibration Type | Full S11, 1-Path, 2-Port (S11 and S21), Response S11, Response S21 |
| Calibration Methods | Short-Open-Load-Through (SOLT) |
| Calibration Standards' Coefficients | Coax: N-Connector, K-Connector, 7/16, TNC, SMA, and four User Defined |
| Cal Correction Toggle | On/Off |
| Interpolation | On/Off (Interpolation may be activated before or after calibration) |
| Impedance Conversion (Smith Chart) | Support for 50 Ω and 75 Ω are provided. |
| Units | Meters, Feet |
| Bias Tee Settings | Internal, Off |
| Timebase Reference | Internal |
| File Storage Types | Measurement, Setup (with CAL), Setup (without CAL), S2P (Real/Imag), S2P (Lin Mag/Phase), S2P (Log Mag/Phase), JPEG |
| Languages | English, French, German, Spanish, Chinese, Japanese, Korean, Italian, Russian, and Portuguese |
| Опции | Описание |
| S412E-0010 | Перестраиваемый высковольтный инжектор питания |
| S412E-0031 | GPS приемник (требуется антенна) |
| S412E-0019 | Прецизионный измеритель мощности (требуется внешний преобразователь мощности) |
| S412E-0025 | Анализатор интерференции (рекомендуется опция 31) |
| S412E-0027 | Сканер каналов |
| S412E-0006 | 6 ГГц покрытие частотного диапазона, анализатор спектра |
| S412E-0016 | 6 ГГц покрытие частотного диапазона, векторный анализатор электрических цепей |
| S412E-0015 | Векторный вольтметр |
| S412E-0431 | Измерение радиопокрытия (требуется опция 31) |
| S412E-0444 | Измерения напряженности поля (требуется Anritsu изотропная антенна) |
| S412E-0509 | Анализатор АМ/ЧМ/ФМ |
| S412E-0521 | Анализатор стандартов P25/P25p2 |
| S412E-0522 | Измерение радиопокрытия P25/P25p2 (требуются опции 31 и 521) |
| S412E-0531 | Анализатор NXDN |
| S412E-0532 | NXDN Измерения радиопокрытия (требуются опции 31 и 531) |
| S412E-0573 | Анализатор dPMR |
| S412E-0572 | dPMR Измерения радиопокрытия (требуются опции 31 и 573) |
| S412E-0581 | Анализатор TETRA |
| S412E-0582 | TETRA Измерения радиопокрытия (требуются опции 31 и 581) |
| S412E-0591 | Анализатор DMR (MOTOTRBO) |
| S412E-0592 | DMR (MOTOTRBO) Измерения радиопокрытия (требуются опции 31 и 591) |
| S412E-0721 | Анализатор PTC |
| S412E-0722 | PTC Измерения радиопокрытия (требуются опции 31 и 721) |
| S412E-0541 | РЧ-измерения LTE |
| S412E-0542 | Анализ качества модуляции LTE |
| S412E-0886 | LTE 256QAM демодуляция (требуется опция 542) |
| S412E-0546 | LTE измерения в эфире (требуется опция 31) |
| S412E-0880 | GSM/GPRS/EDGE измерения |
| S412E-0046 | IEEE 802.16 Fixed ВтiMAX РЧ-измерения (требуется опция 6) |
| S412E-0047 | IEEE 802.16 Fixed ВтiMAX демодуляция (требуется опция 6) |
| S412E-0066 | IEEE 802.16 Mobile ВтiMAX РЧ-измерения (требуется опция 6) |
| S412E-0067 | IEEE 802.16 Mobile ВтiMAX Демодуляция (требуется опция 6) |
| S412E-0037 | IEEE 802.16 Mobile ВтiMAX измерения в эфире (требуется опция 6; Option 31 required for full functionality) |
| S412E-0098 | Стандартная калибровка (ANSI Z540-1-1994) |
| S412E-0099 | Премиум калибровка (ANSI Z540-1-1994) плюс тестовые данные |
| Аксессуары | Описание |
| 2000-1691-R | Стилус |
| 2000-1797-R | Защитная пленка для экрана |
| 2000-1654-R | Мягкий кейс для переноски |
| 633-75 | Перезаряжаемая Li-Ion батарея 7500 мАч |
| 40-187-R | Адаптер AC-DC |
| 806-141-R | Автомобильный адаптер питания, 12 В, 60 Вт |
| 3-2000-1498 | USB A-тип - Мини USB B-тип кабель, 3.05 м (10 футов) стандартные три года гарантии (один год на батарею) Сертификат соответсвия |
| 10580-00318 | LMR Master руководство по эксплуатации |
| 10580-00289 | Руководство по измерению для ВАЦ |
| 10580-00243 | Land Mobile Radio руководство по измерению |
| 10580-00241 | Кабели и антенны, руководство по измерению |
| 10580-00244 | Анализатор спектра, руководство по измерению |
| 10580-00240 | Измеритель мощности, руководство по измерению |
| 10580-00234 | 3GPP Анализатор сигналов, руководство по измерению - GSM/EDGE, Вт-CDMA/HSDPA, TD-SCDMA/HSDPA, LTE |
| 10580-00236 | WiMAX Анализатор сигналов, руководство по применению - Fixed ВтiMAX, Mobile ВтiMAX |
| 10580-00319 | Руководство по программированию |
| 11410-00551 | Анализатор спектра |
| 11410-00472 | Интерференция |
| 11410-00566 | LTE eNode тестирование |
| 11410-00466 | GSM/GPRS/EDGE базовые станции |
| 11410-00473 | Кабели, антенны и компоненты, руководство по поиску неисправностей |
| 11410-00427 | Справочник по кабелям и антеннам |
| 67135 | Anritsu рюкзак (для портативных приборов и ПК) |
| 760-243-R | Большой транспортировочный кейс с ручкой и колесами, 56 см x 45.5 см x 26.5 см |
| 760-271-R | Транспортировочный кейс для антенн 52.4 см x 42.8 см x 20.6 см (20.62" x 16.87" x 8.12") (для 2000-1777-R, 2000-1778-R, 2000-1779-R, 2000-1798-R) |
| MA24105A | Направленный измеритель мощности, USB-интерфейс, 350 МГц - 4 ГГц, +3 дБм - +51,76 дБм |
| MA24106A | Измеритель мощности нагрузочного типа, 50 МГц - 6 ГГц, +23 дБм - -40 дБм |
| MA24108A | СВЧ USB Измеритель мощности нагрузочного типа, 10 МГц - 8 ГГц, +20 дБм - -40дБм |
| MA24118A | СВЧ USB Измеритель мощности нагрузочного типа, 10 МГц - 18 ГГц, +20 дБм - -40дБм |
| MA24126A | Микроволновый USB Измеритель мощности10 МГц - 26 ГГц, +20 дБм - -40дБм |
| MA24208A | Микроволновый USB Измеритель мощности 10 МГц - 8 ГГц, +20 дБм - -60дБм |
| MA24218A | Микроволновый USB Измеритель мощности 10 МГц - 18 ГГц, +20 дБм - -60дБм |
| MA24330A | Микроволновый CW USB Измеритель мощности 10 МГц - 33 ГГц, +20 дБм - -70дБм |
| MA24340A | Микроволновый CW USB Измеритель мощности 10 МГц - 40 ГГц, +20 дБм - -70дБм |
| MA24350A | Микроволновый CW USB Измеритель мощности 10 МГц - 50 ГГц, +20 дБм - -70дБм |
| 2000-1897-R | USB НЧ-генератор и 2-х канальный 10 МГц осциллограф два канала, 8квыб, 16 декодер последовательных сигналов, управление и питание через USB |
| 2000-1898-R | USB НЧ-генератор с низкими искажениями и 2-х кнаальный 16-бит осциллограф 2 канала, низкие искажения (96 дБ SFDR), низкий уровень шума (8.5 пВ СКЗ), 5МГц полоса пропускания, 16 Мвыб, генератор сигналов с низкими искажениями, генератор произвольной формы, питание и управление через USB |
| MA25200A | Высокой мощности Tx/Rx защитный модуль входного порта |
| 2000-1374 | Внешнее зарядное устройство для Li-lon батарей |
| 66864 | Набор для монтажа в стойку |
| 2000-1689 | Набор пробников ближнего поля ЭМП |
| OSLN50A-8 | Прецизионный тип N(m), 0 - 8 ГГц, 50 Ом |
| OSLNF50A-8 | Прецизионный тип N(f), 0 - 8 ГГц, 50 Ом |
| TOSLN50A-8 | Прецизионный с Перемычкой, тип N(m), 0 - 8 ГГц, 50 Ом |
| TOSLNF50A-8 | Прецизионный с Перемычкой, Тип N(f), 0 - 8 ГГц, 50 Ом |
| TOSLK50A-20 | Прецизионный с Перемычкой, Тип K(m), 0 - 20ГГц, 50 Ом |
| TOSLKF50A-20 | Прецизионный с Перемычкой, Тип K(f), 0 - 20ГГц, 50 Ом |
| 22N50 | Прецизионный N(m) Short/Open, 18ГГц |
| 22NF50 | Прецизионный N(f) Short/Open, 18ГГц |
| 28N50-2 | Прецизионная нагрузка, 0 - 18 ГГц, 50 Ом, N(m) |
| 28NF50-2 | Прецизионная нагрузка, 0 - 18 ГГц, 50 Ом, N(f) |
| SM/PL-1 | Прецизионный N(m) нагрузка, 42дБ, 6ГГц |
| SM/PLNF-1 | Прецизионный N(f) нагрузка, 42дБ, 6 ГГц |
| 2000-1914-R | Прецизионный ХХ/КХ/Нагрузка, 4.3-10(f), 0 - 6ГГц, 50 Ом |
| 2000-1915-R | Прецизионный ХХ/КХ/Нагрузка, 4.3-10(m), 0 - 6 ГГц, 50 Ом |
| 2000-1618-R | ХХ/КХ/Нагрузка, 7/16 DIN(m), 0 - 6.0 ГГц 50 Ом |
| 2000-1619-R | ХХ/КХ/Нагрузка, 7/16 DIN(f), 0 - 6.0 ГГц 50 Ом |
| 12N50-75B | Согласующее устройство, 0 - 3 ГГц, 50 O - 75 Ом |
| 22N75 | Open/Short, N(m), 0 - 3 ГГц, 75 Ом |
| 22NF75 | Open/Short, N(f), 0 - 3 ГГц, 75 Ом |
| 26N75A | Прецизионный Termination, N(m), 0 - 3 ГГц, 75 Ом |
| 26NF75A | Прецизионный Termination, N(f), 0 - 3 ГГц, 75 Ом |
| 1091-55-R | ХХ, TNC(f), 0 - 18 ГГц |
| 1091-53-R | ХХ, TNC(m), 0 - 18 ГГц |
| 1091-56-R | КЗ, TNC(f), 0 - 18 ГГц |
| 1091-54-R | КЗ, TNC(m), 0 - 18 ГГц |
| 1015-54-R | Нагрузка, TNC(f), 0 - 18 ГГц |
| 1015-55-R | Нагрузка, TNC(m), 0 - 18 ГГц |
| 1091-26-R | SMA(m) - N(m), 0 - 18 ГГц, 50 Ω |
| 1091-27-R | SMA(f) - N(m), 0 - 18 ГГц, 50 Ω |
| 1091-80-R | SMA(m) - N(f), 0 - 18 ГГц, 50 Ω |
| 1091-81-R | SMA(f) - N(f), 0 - 18 ГГц, 50 Ω |
| 1091-172 | BNC(f) - N(m), 0 - 1.3 ГГц, 50 Ω |
| 1091-465-R | Адаптер 0 - 6 ГГц, 4.3-10(f) - N(f), 50 Ω |
| 1091-467-R | Адаптер 0 - 6 ГГц, 4.3-10(m) - N(f), 50 Ω |
| 510-90-R | 7/16 DIN(f) - N(m), 0 - 7.5 G Гц, 50 Ω |
| 510-91-R | 7/16 DIN(f) - N(f), 0 - 7.5 ГГц, 50 Ω |
| 510-92-R | 7/16 DIN(m) - N(m), 0 - 7.5 ГГц, 50 Ω |
| 510-93-R | 7/16 DIN(m) - N(f), 0 - 7.5 G Гц, 50 Ω |
| 510-96-R | 7/16 DIN(m) - 7/16 DIN (m), 0 - 7.5 ГГц, 50 Ω |
| 510-97-R | 7/16 DIN(f) - 7/16 DIN (f), 0 - 7.5 ГГц, 50 Ω |
| 513-62 | Адаптер, 0 - 18 ГГц, TNC(f) - N(f), 50 Ω |
| 1091-315 | Адаптер, 0 - 18 ГГц, TNC(m) - N(f), 50 Ω |
| 1091-324 | Адаптер, 0 - 18 ГГц, TNC(f) - N(m), 50 Ω |
| 1091-325 | Адаптер, 0 - 18 ГГц, TNC(m) - N(m), 50 Ω |
| 1091-317 | Адаптер, 0 - 18 ГГц, TNC(m) - SMA(f), 50 Ω |
| 1091-318 | Адаптер, 0 - 18 ГГц, TNC(m) - SMA(m), 50 Ω |
| 1091-323 | Адаптер, 0 - 18 ГГц, TNC(m) - TNC(f), 50 Ω |
| 1091-326 | Адаптер, 0 - 18 ГГц, TNC(m) - TNC(m), 50 Ω |
| 510-102-R | N(m) - N(m), 0 - 11 ГГц, 50 Ω, 90 град. угловой |
| 34NN50A | Прецизионные адаптеры N(m) - N(m), 0 - 18 ГГц, 50 Ω |
| 34NFNF50 | Прецизионные адаптеры N(f) - N(f), 0 - 18 ГГц, 50 Ω |
| 1030-114-R | 806 МГц - 869 МГц, N(m) - SMA(f), 50 Ω |
| 1030-109-R | 824 МГц - 849 МГц, N(m) - SMA(f), 50 Ω |
| 1030-110-R | 880 МГц - 915 МГц, N(m) - SMA(f), 50 Ω |
| 1030-105-R | 890 МГц - 915 МГц Band, 0.41 дБ loss, N(m) - SMA(f), 50 Ω |
| 1030-111-R | 1850 МГц - 1910 МГц, N(m) - SMA(f), 50 Ω |
| 1030-106-R | 1710 МГц - 1790 МГц Band, 0.34 дБ loss, N(m) - SMA(f), 50 Ω |
| 1030-107-R | 1910 МГц - 1990 МГц Band, 0.41 дБ loss, N(m) - SMA(f), 50 Ω |
| 1030-112-R | 2400 МГц - 2484 МГц, N(m) - SMA(f), 50 Ω |
| 1030-149-R | ФВЧ, 150 МГц, N(m) - N(f), 50 Ω |
| 1030-150-R | ФВЧ, 400 МГц, N(m) - N(f), 50 Ω |
| 1030-151-R | ФВЧ, 700 МГц, N(m) - N(f), 50 Ω |
| 1030-152-R | ФНЧ, 200 МГц, N(m) - N(f), 50 Ω |
| 1030-153-R | ФНЧ, 550 МГц, N(m) - N(f), 50 Ω |
| 1030-155-R | 2500 МГц - 2700 МГц, N(m) - N(f), 50 Ω |
| 3-1010-122 | 20 дБ, 5 Вт 0 - 12.4 ГГц, N(m) - N(f) |
| 42N50-20 | 20 дБ, 5 Вт 0 - 18 ГГц, N(m) - N(f) |
| 42N50A-30 | 30 дБ, 50 Вт 0 - 18 ГГц, N(m) - N(f) |
| 3-1010-123 | 30 дБ, 50 Вт 0 - 8.5 ГГц, N(m) - N(f) |
| 1010-127-R | 30 дБ, 150 Вт 0 - 3 ГГц, N(m) - N(f) |
| 3-1010-124 | 40 дБ, 100 Вт 0 - 8.5 ГГц, N(m) - N(f), однонаправленный |
| 1010-121 | 40 дБ, 100 Вт 0 - 18 ГГц, N(m) - N(f), однонаправленный |
| 1010-128-R | 40 дБ, 150 Вт 0 - 3 ГГц, N(m) - N(f) |
| 15NNF50-1.5C | 1.5 м, 0 - 6 ГГц, N(m) - N(f), 50 Ω |
| 15NN50-1.5C | 1.5 м, 0 - 6 ГГц, N(m) - N(m), 50 Ω |
| 15NDF50-1.5C | 1.5 м, 0 - 6 ГГц, N(m) - 7/16 DIN(f), 50 Ω |
| 15ND50-1.5C | 1.5 м, 0 - 6 ГГц, N(m) - 7/16 DIN(m), 50 Ω |
| 15NNF50-3.0C | 3.0 м, 0 - 6 ГГц, N(m) - N(f), 50 Ω |
| 15NN50-3.0C | 3.0 м, 0 - 6 ГГц, N(m) - N(m), 50 Ω |
| 15NNF50-5.0C | 5.0 м, 0 - 6 ГГц, N(m) - N(f), 50 Ω |
| 15NN50-5.0C | 5.0 м, 0 - 6 ГГц, N(m) - N(m), 50 Ω |
| 15N43M50-1.5C | Тестовые кабельные сборки армированные, 1.5 метров, 0 - 6ГГц, N(m) - 4.3-10(m) |
| 15N43F50-1.5C | Тестовые кабельные сборки армированные, 1.5 meter, 0 - 6ГГц, N(m) - 4.3-10(f) |
| 15N43M50-3.0C | Тестовые кабельные сборки армированные, 3 метров, 0 - 6 ГГц, N(m) - 4.3-10(m) |
| 15N43F50-3.0C | Тестовые кабельные сборки армированные, 3 метров, 0 - 6 ГГц, N(m) - 4.3-10(f) |
| 5NF43M50-1.5C | Тестовые кабельные сборки армированные, 1.5 метров, 0 - 6 ГГц, N(f) - 4.3-10(m) |
| 15NF43F50-1.5C | Тестовые кабельные сборки армированные, 1.5 метров, 0 - 6 ГГц, N(f) - 4.3-10(f) |
| 5NF43M50-3.0C | Тестовые кабельные сборки армированные, 3 метров, 0 - 6 ГГц, N(f) - 4.3-10(m) |
| 15NF43F50-3.0C | Тестовые кабельные сборки армированные, 3 метров, 0 - 6 ГГц, N(f) - 4.3-10(f) |
| 15RCN50-1.5-R | 1.5 м, 0 - 6 ГГц, N(m), N(f), 7/16 DIN(m), 7/16 DIN(f), 50 Ω |
| 15RCN50-3.0-R | 3.0 м, 0 - 6 ГГц, N(m), N(f), 7/16 DIN(m), 7/16 DIN(f), 50 Ω |
| 2000-1411-R | 824 МГц - 896 МГц, N(f), 12.3 дБи, тип Yagi |
| 2000-1412-R | 885 МГц - 975 МГц, N(f), 12.6 дБи, тип Yagi |
| 2000-1413-R | 1710 МГц - 1880 МГц, N(f), 12.3 дБи. тип Yagi |
| 2000-1414-R | 1850 МГц - 1990 МГц, N(f), 11.4 дБи, тип Yagi |
| 2000-1415-R | 2400 МГц - 2500 МГц, N(f), 14.1 дБи, тип Yagi |
| 2000-1416-R | 1920 МГц - 2170 МГц, N(f), 14.3 дБи, тип Yagi |
| 2000-1659-R | 698 МГц - 787 МГц, N(f), 10.1 дБи, тип Yagi |
| 2000-1660-R | 1425 МГц - 1535 МГц, N(f), 14.3 дБи, тип Yagi |
| 2000-1715-R | Направленная антенна, 698 МГц - 2500 МГц, N(f), gain of 2 дБи - 10 дБи, тип. |
| 2000-1726-R | Антенна, 2500 МГц - 2700 МГц, N(f), 14.1 дБи, тип Yagi |
| 2000-1747-R | Антенна, Log Periodic, 300 МГц - 7000 МГц, N(f), 5.1 дБи, тип. |
| 2000-1748-R | Антенна, Log Periodic, 1 ГГц - 18 ГГц, N(f), 6 дБи, тип. |
| 2000-1777-R | Портативная Направленная антенна, 9 кГц - 20 МГц, N(f) |
| 2000-1778-R | Портативная Направленная антенна, 20 МГц - 200 МГц, N(f) |
| 2000-1779-R | Портативная Направленная антенна, 200 МГц - 500 МГц, N(f) |
| 2000-1812-R | Портативная тип Yagi Антенна, 450 МГц - 512 МГц, N(f), 7.1 дБи |
| 2000-1825-R | Портативная тип Yagi Антенна, 380 МГц - 430 МГц, N(f), 7.1 дБи |
| 2000-1791-R | Изотропная антенна, 700 МГц - 6000 МГц, N(m) |
| 2000-1792-R | Изотропная антенна, 30 МГц - 3000 МГц, N(m) |
| 2000-1800-R | Изотропная антенна, 9 кГц - 300 МГц, N(m) |
| 2000-1200-R | 806 МГц - 866 МГц, SMA(m), 50 Ом |
| 2000-1473-R | 870 МГц - 960 МГц, SMA(m), 50 Ом |
| 2000-1035-R | 896 МГц - 941 МГц, SMA(m), 50 Ом (полуволновая) |
| 2000-1030-R | 1710 МГц - 1880 МГц, SMA(m), 50 Ом (полуволновая) |
| 2000-1474-R | 1710 МГц - 1880 МГц с уголком (полуволновая) |
| 2000-1031-R | 1850 МГц - 1990 МГц, SMA(m), 50 Ом (полуволновая) |
| 2000-1475-R | 1920 МГц - 1980 МГц и 2110 МГц - 2170 МГц, SMA(m), 50 Ом |
| 2000-1032-R | 2400 МГц - 2500 МГц, SMA(m), 50 Q (полуволновая) |
| 2000-1361-R | 2400 МГц - 2500 МГц, 5000 МГц - 6000 МГц, SMA(m), 50 Ом |
| 2000-1636-R | Набор антенн (состоит из: 2000-1030-R, 2000-1031-R, 2000-1032-R, 2000-1200-R, 2000-1035-R, 2000-1361-R и кейса для переноски) |
| 2000-1616 | 20 МГц - 21000 МГц, N(f), 50 Ом |
| 2000-1652-R | Магнитное крепление, SMA(m), 3V0 - 5V0 с 1 фут. Кабелем |
| 2000-1528-R | Магнитное крепление, SMA(m), 3V0 - 5V0 с 4.6 м (15 фут.) расширительным кабелем |
| 2000-1760-R | Мини GPS Антенна, SMA(m), 25 дБ КУ, 2.5 V0 - 3.7 VDC |
| M25100A | Индикатор РЧ-мощности |
| 2000-1487-R | Telescoping Whip Antenna, BNC(m) |
| 2000-1717-R | USB Extender |
| 2100-28-R | UTP CAT5e Gigabit Ethernet Cable, 75 ft |
| 800-441 | Serial Interface Cable |
| 1N50C | Limiter, 10 MHz - 18 GHz, N(m) - N(f), 50 Ω |
| Модели | Описание |

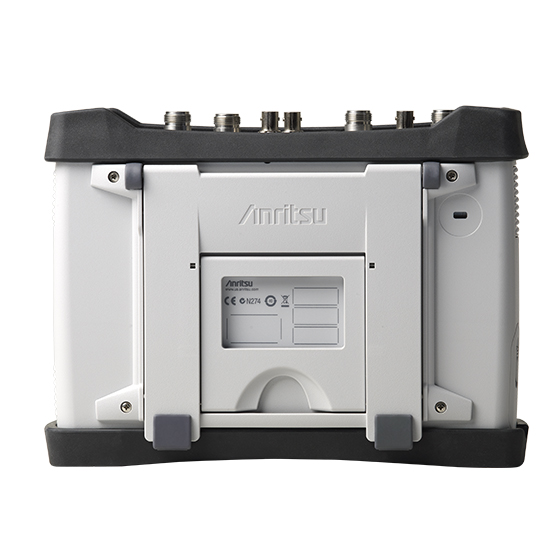

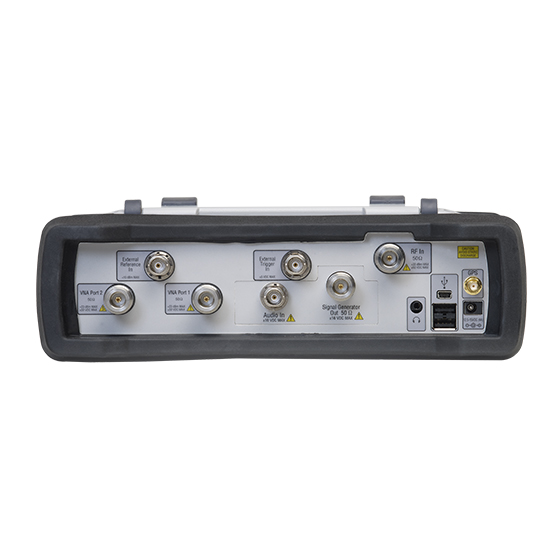

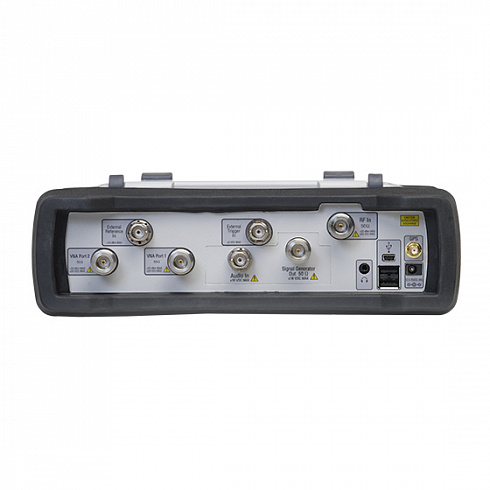

| S412E | Анализатор модуляции наземной мобильной радиосвязи LMR Master™ с диапазоном частот от 500 кГц до 6 ГГц |
