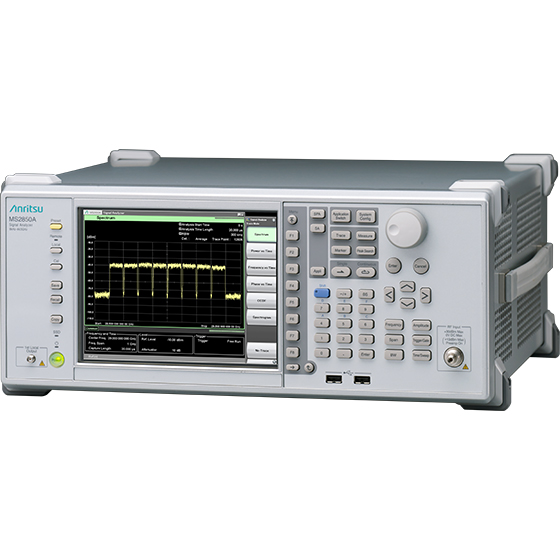

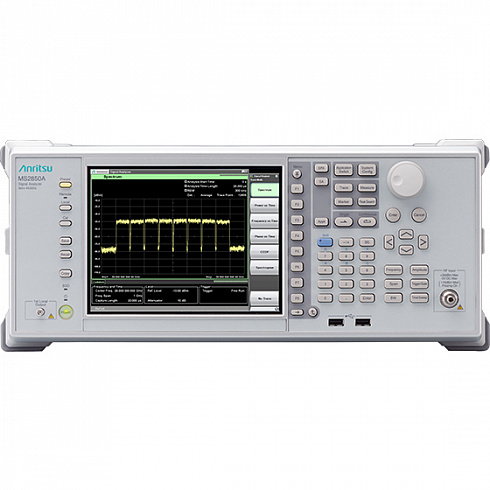

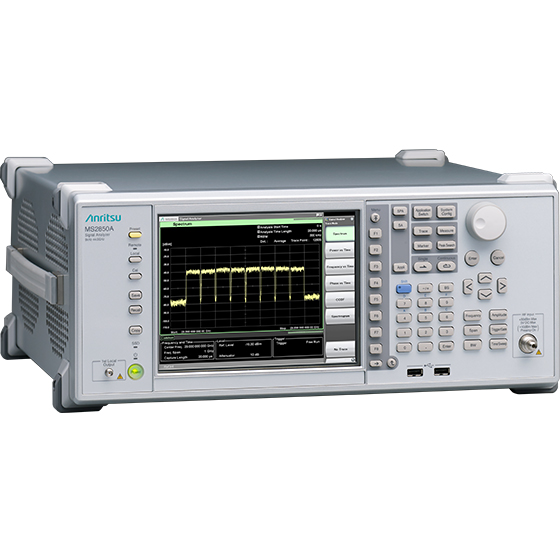

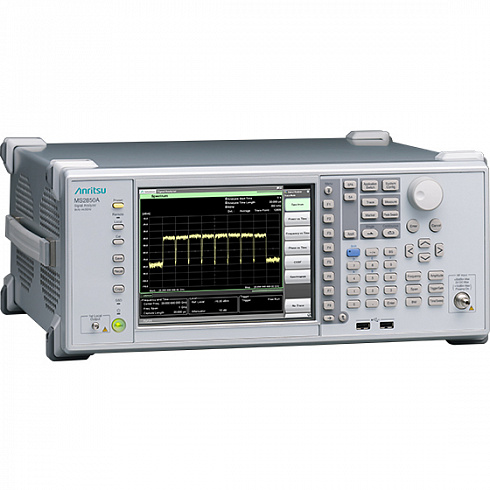

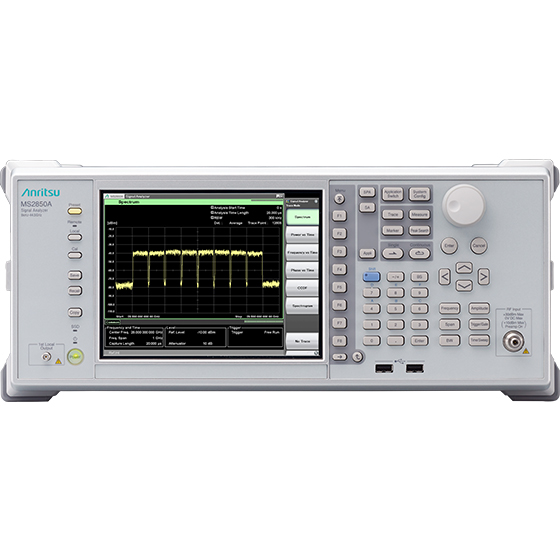

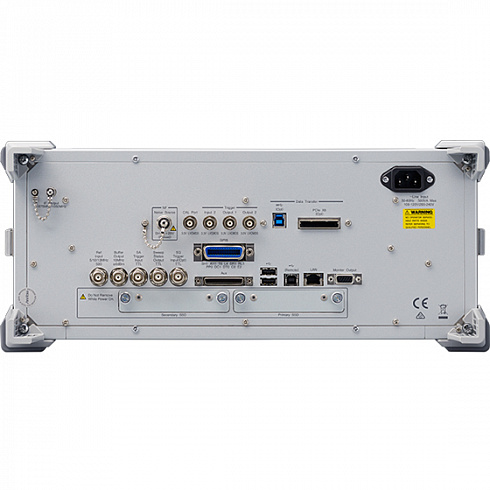

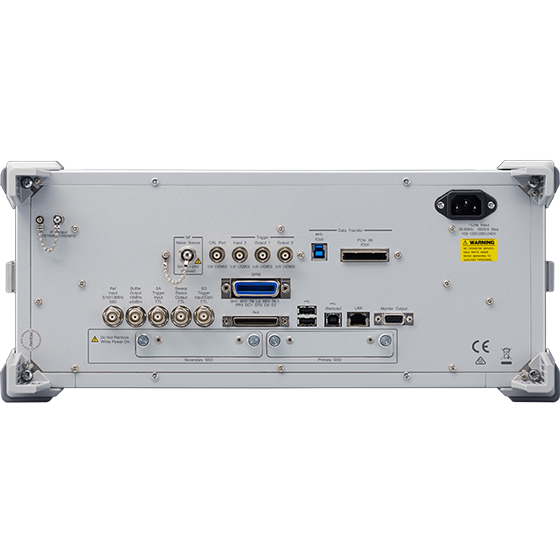

Анализаторы спектра и сигналов Anritsu MS2850A с частотным диапазоном от 9 кГц до 44,5 ГГц
Подробнее
Описание
Серия Anritsu MS2850A, выпущенная в 2017 году, предназначена для анализа сигналов с полосой цифровой модуляции вплоть до 1 ГГц при частоте несущей до 44,5 ГГц. Кроме широкой полосы демодуляции, анализаторы серии MS2850A обладают хорошей линейностью и динамическим диапазоном, что обеспечивает высокую точность измерений (EVM менее 1%). Эти анализаторы отлично подойдут для разработки и обслуживания оборудования телекоммуникационных сетей всех поколений (3G, 4G, 5G), а также для систем спутниковой связи и любых других применений, в которых используются сигналы с цифровой модуляцией.
При разработке серии MS2850A компания Anritsu оптимизировала его функциональную схему и программное обеспечение, чтобы создать идеальный инструмент для современных и будущих систем связи. Возможности этих анализаторов позволяют полностью обеспечить весь цикл разработки, отладки, производства, настройки и ремонта оборудования. А рекордная полоса демодуляции и анализа 1 ГГц позволяет выполнять работы, которые были невозможны ранее, например, одновременно тестировать 8 каналов по 100 МГц каждый.
- Подробный анализ спектра и сигналов
- Одновременный анализ до 8 каналов (несущих) сигнала 5G с шириной модуляции каждой несущей - 100 МГц
- Исчерпывающая информация по каждому измеряемому каналу
- Высокая точность измерения широкополосных сигналов
- Диапазон рабочих частот модели MS2850A-047: 9 кГц – 32 ГГц
- Диапазон рабочих частот модели MS2850A-046: 9 кГц – 44,5 ГГц
- Динамический диапазон: >140 дБ
- Разрешение (RBW): 1 Гц – 10 МГц
- Динамический диапазон: от +30 дБм до -166 дБм
- Погрешность амплитуды: ±0,5 дБ (до 4 ГГц)
- Фазовый шум на 1 ГГц: -123 дБн/Гц (отстройка на 10 кГц)
- Демодуляция сигналов с полосой до 255 МГц (в стандартной комплектации)
- Максимальная точность (EVM): < 1%
- Цветной дисплей диагональю 21,3 см (разрешение 1024x768 точек)
- Интерфейсы: USB, Ethernet, IEEE-488 (GPIB)
- Диапазон рабочих температур: от 0°С до +45°С
- Габариты (ШхВхГ): 426 x 177 x 390 мм
- Масса: 21 кг
Комплектация
Характеристики
| Frequency Range | |||
| 9 kHz to 32 GHz | (MS2850A-047) | ||
| 9 kHz to 44.5 GHz | (MS2850A-046) | ||
| Signal Analyzer Functions (at >31.25 MHz Analysis Bandwidth) | |||
| 800 MHz to 32 GHz | (MS2850A-047) | ||
| 800 MHz to 44.5 GHz | (MS2850A-046) | ||
| Frequency Setting Range | |||
| Spectrum Analyzer Function | |||
| -100 MHz to 32.5 GHz | (MS2850A-047) | ||
| -100 MHz to 45 GHz | (MS2850A-046) | ||
| Signal Analyzer Function | |||
| Analysis Bandwidth <31.25 MHz | |||
| 0 MHz to 32 GHz | (MS2850A-047) | ||
| 0 MHz to 44.5 GHz | (MS2850A-046) | ||
| 31.25 < Analysis Bandwidth < 510 MHz | |||
| 100 MHz to 32 GHz | (MS2850A-047) | ||
| 100 MHz to 44.5 GHz | (MS2850A-046) | ||
| Analysis Bandwidth = 1 GHz | |||
| 4.2 GHz to 32 GHz | (MS2850A-047) | ||
| 4.2 GHz to 44.5 GHz | (MS2850A-046) | ||
| RF Input Connector (Front Panel) | K-J, 500 (nom.) | ||
| Aging Rate | ±1 x l0-7/year | ||
| Max. Input Level |
CW Average Power: +30 dBm (Input Attenuator: >10 dB, Preamp: Off) |
||
| Attenuator | 0 to 60 dB, 2 dB steps | ||
| Phase Noise | |||
| Spectrum Analyzer Function | |||
| Input Frequency | Frequency Offset | SSB Noise | |
| 1 GHz | 10 Hz | -80 dBc/Hz (nom.) | |
| 100 Hz | -92 dBc/Hz (nom.) | ||
| 1 kHz | -117 dBc/Hz (nom.) | ||
| 10 kHz | -123 dBc/Hz | ||
| 100 kHz | -123 dBc/Hz | ||
| 1 MHz | -135 dBc/Hz | ||
| 10 MHz | -148 dBc/Hz (nom.) | ||
| Total Level Accuracy |
Preamp: None, Microwave Preselector Bypass: Off ±0.5 dB (300 kHz < Frequency < 4 GHz) ±1.8 dB (4 GHz < Frequency < 13.8 GHz) ±3.0 dB (13.8 GHz < Frequency < 40 GHz) ±3.5 dB (40 GHz < Frequency < 44.5 GHz, nom.) |
||
| Secondary Harmonic Distortion |
Spectrum Analyzer Function Signal Analyzer Function (Analysis Bandwidth: <31.25 MHz) Preamp: None Low Second Harmonic Distortion: Yes Microwave Preselector Bypass: Off Frequency Band Mode: Spurious |
||
| Input Frequency | Harmonic | SHI | Mixer Input Level |
| 1 GHz | <-65 dBc | >+35 dBm | -30 dBm |
| 4 GHz, 13 GHz | <-90 dBc | >+80 dBm | -10 dBm |
| 20 GHz | <-90 dBc (nom.) | >+80 dBm (nom.) | -10 dBm |
| RBW (Resolution Bandwidth) | |||
| Setting Range: |
1 Hz to 3 MHz (1-3 sequence), 500 Hz, 50 kHz, 2 MHz, 5 MHz, 10 MHz (1 Hz to 10 Hz: Can not be set when Span 0 Hz) |
||
| VBW (Video Bandwidth) | |||
| Setting Range: |
1 Hz to 3 kHz (1-3 sequence), 5 kHz, 10 kHz to 10 MHz (1-3 sequence), Off VBW Mode: Video Average, Power Average |
||
| DANL (Display Average Noise Level) |
Preamp: None Low Second Harmonic Distortion: Yes Microwave Preselector Bypass: On |
||
| Frequency | DANL | ||
| 1 GHz | -150 dBm/Hz | ||
| 4 GHz | -144 dBm/Hz | ||
| 13 GHz | -146 dBm/Hz | ||
| 20 GHz | -140 dBm/Hz | ||
| 28 GHz | -140 dBm/Hz | ||
| 39 GHz | -136 dBm/Hz | ||
| 44 GHz | -130 dBm/Hz (nom.) | ||
| Two-Signal Tertiary Distortion | Preamp: None | ||
| Frequency | Two-Signal Tertiary Distortion | ||
| 1 GHz | <-62 dBc (TOI = +16 dBm) | ||
| 4 GHz | <-60 dBc (TOI = +15 dBm) | ||
| 13 GHz, 20 GHz | <-56 dBc (TOI = +13 dBm) | ||
| 28 GHz, 39 GHz | <-56 dBc (TOI = +13 dBm) (nom.) | ||
| Analysis Bandwidth |
255 MHz (standard) 510 MHz (option) 1 GHz (option) |
||
| Display Functions (Trace Mode) | Spectrum, Power vs. Time, Frequency vs. Time, Phase vs. Time, CCDF, Spectrogram | ||
| ADC Resolution |
Analysis Bandwidth <31.25 MHz: 16 bits Analysis Bandwidth >31.25 MHz: 12 bits |
||
| SFDR (Spurious Free Dynamic Range) | Analysis Bandwidth >31.25 MHz | ||
| Frequency Range | SFDR | ||
| 800 MHz < Frequency < 4.2 GHz | -60 dBc (nom.) | ||
| 4.2 GHz < Frequency < 44.5 GHz | -70 dBc (nom.) | ||
| RBW (Resolution Bandwidth) | |||
| Spectrum Display | |||
| Setting Range: |
Analysis Bandwidth <31.25 MHz: 1 Hz to 1 MHz (1-3 sequence) 50 MHz < Analysis Bandwidth < 62.5 MHz: 3 kHz to 3 MHz (1-3 sequence) Analysis Bandwidth >100 MHz: 10 kHz to 10 MHz (1-3 sequence) |
||
| DANL (Display Average Noise Level) | Analysis Bandwidth >31.25 MHz | ||
| Frequency | Preamp: None | Preamp: On | |
| 1 GHz | -141 dBm/Hz | -160 dBm/Hz | |
| 4 GHz | -138 dBm/Hz | -157 dBm/Hz | |
| 13 GHz | -140 dBm/Hz | -155 dBm/Hz | |
| 20 GHz | -135 dBm/Hz | -152 dBm/Hz | |
| 28 GHz | -135 dBm/Hz | -150 dBm/Hz | |
| 39 GHz | -132 dBm/Hz | -146 dBm/Hz | |
| 44 GHz | -125 dBm/Hz (nom.) | -138 dBm/Hz (nom.) | |
| In-band Frequency Characteristics (Amplitude Flatness) | Analysis Bandwidth >31.25 MHz | ||
| Frequency | Frequency Offset | In-band Frequency Characteristic | |
| 13 GHz | CF ±500 MHz | ±0.7 dB (nom.) | |
| 20 GHz | ±1.0 dB (nom.) | ||
| 28 GHz | ±1.2 dB (nom.) | ||
| 39 GHz, 44 GHz | ±1.25 dB (nom.) | ||
| In-band Phase Linearity (Phase Flatness) |
Analysis Bandwidth >31.25 MHz Preamp: None Offset Frequency ≤ Center Frequency ±500 MHz |
||
| Center Frequency | In-band Phase Linearity | ||
| 13 GHz, 20 GHz, 28 GHz, 39 GHz | 5°p-p (nom.) | ||
| 44 GHz | 6°p-p (nom.) | ||
| Dimensions and Mass | 426 (W) x 177 (H) x 390 (D) mm (excluding protrusions) <21 kg (with MS2850A-046 or 047 and other options installed) | ||
| Power | Power voltage: | 100 V(ac) to 120 V(ac)/200 V(ac) to 240 V(ac) | |
| Frequency: | 50 Hz/60 Hz | ||
| Power Consumption: | <500 VA (with all options installed) 320 VA (nom.) (with MS2850A-047 or 046 and MS2850A-067/068/ 032/033/034 installed, but excluding other options) | ||
| EU Standards (CE Marking) | EMC: EN61326-1, EN61000-3-2 LVD: EN61010-1 RoHS: EN50581 | ||
| OS | Windows 7 (64 bit) | ||
| 5G Measurement Software | Refer to the MX2690xxA Series, MX2830xxA Series, MX2850xxA Series Measurement Software brochure for the specification details. | ||
|
Windows® is a registered trademark of Microsoft Corporation in the USA and other countries. All other product names, models, services trademarks are trademarks or registered trademarks of their respective owners. |
|||
Документы
Anritsu MS2850A Brochure
4.5 Мб
Описание
| Опции | Описание |
| MS2850A-010 | Функция измерения фазовых шумов |
| MS2850A-011 | Второе устройство для хранения данных |
| MS2850A-017 | Функция измерения коэффициента шума |
| MS2850A-032 | Полоса анализа сигнала (стандартная) |
| MS2850A-033 | Расширение полосы анализа сигнала до 510 МГц |
| MS2850A-034 | Расширение полосы анализа сигнала до 1 ГГц |
| MS2850A-051 | Функция уменьшения уровня собственных шума |
| MS2850A-053 | Внешний интерфейс для высокоскоростной передачи данных по интерфейсу PCIe |
| MS2850A-054 | Внешний интерфейс для высокоскоростной передачи данных по интерфейсу USB3.0 |
| MS2850A-067 | Обход микроволнового преселектора (стандартная функция) |
| MS2850A-068 | Микроволновый предусилитель |
| MS2850A-072 | Расширенные спецификации |
| MS2850A-076 | Низкий уровень искажений второй гармоники |
| MS2850A-110 | Phase Noise Measurement Function Retrofit |
| MS2850A-111 | Secondary Storage Device Retrofit |
| MS2850A-117 | Noise Figure Measurement Function Retrofit |
| MS2850A-133 | Analysis Bandwidth Extension to 510MHz Retrofit |
| MS2850A-134 | Analysis Bandwidth Extension to 1GHz Retrofit |
| MS2850A-151 | Noise Floor Reduction Retrofit |
| MS2850A-153 | External Interface for High Speed Data Transfer (PCIe) Retrofit |
| MS2850A-154 | External Interface for High Speed Data Transfer (USB3.0) Retrofit |
| MS2850A-168 | Microwave Preamplifier Retrofit |
| MS2850A-172 | Extended Specifications Retrofit |
| MS2850A-176 | Low Second Harmonic Distortion Retrofit |
| MS2850A-182 | CPU/Windows10 Upgrade Retrofit |
| MS2850A-282 | CPU/Windows10 Upgrade Retrofit |
| MX269011A | W-CDMA/HSPA Downlink Measurement Software |
| MX269012A | W-CDMA/HSPA Uplink Measurement Software |
| MX269013A | GSM/EDGE Measurement Software |
| MX269013A-001 | EDGE Evolution Measurement Software |
| MX269015A | TD-SCDMA Measurement Software |
| MX269017A | VECTOR MODULATION ANALYSIS SOFTWARE |
| MX269017A-001 | APSK Analysis |
| MX269017A-011 | Higher-Order QAM Analysis |
| MX269020A | LTE Downlink Measurement Software |
| MX269020A-001 | LTE-Advanced FDD Downlink Measurement Software |
| MX269021A | LTE Uplink Measurement Software |
| MX269021A-001 | LTE-Advanced FDD Uplink Measurement Software |
| MX269022A | LTE TDD Downlink Measurement Software |
| MX269022A-001 | LTE-Advanced TDD Downlink Measurement Software |
| MX269023A | LTE TDD Uplink Measurement Software |
| MX269023A-001 | LTE-Advanced TDD Uplink Measurement Software |
| MX285051A | 5G Standard Measurement Software (Base License) |
| MX285051A-001 | Pre-Standard CP-OFDM Downlink |
| MX285051A-011 | NR TDD sub-6GHz Downlink |
| MX285051A-021 | NR TDD mmWave Downlink |
| MX285051A-031 | NR FDD sub-6GHz Downlink |
| MX285051A-051 | Pre-Standard CP-OFDM Uplink |
| MX285051A-061 | NR TDD sub-6GHz Uplink |
| MX285051A-071 | NR TDD mmWave Uplink |
| MX285051A-081 | NR FDD sub-6GHz Uplink |
Модели
| Модели | Описание |
| MS2850A-047 | Spectrum Analyzer/Signal Analyzer с диапазоном частот от 9 кГц до 32 ГГц |
| MS2850A-046 | Spectrum Analyzer/Signal Analyzer с диапазоном частот от 9 кГц до 42,5 ГГц |
