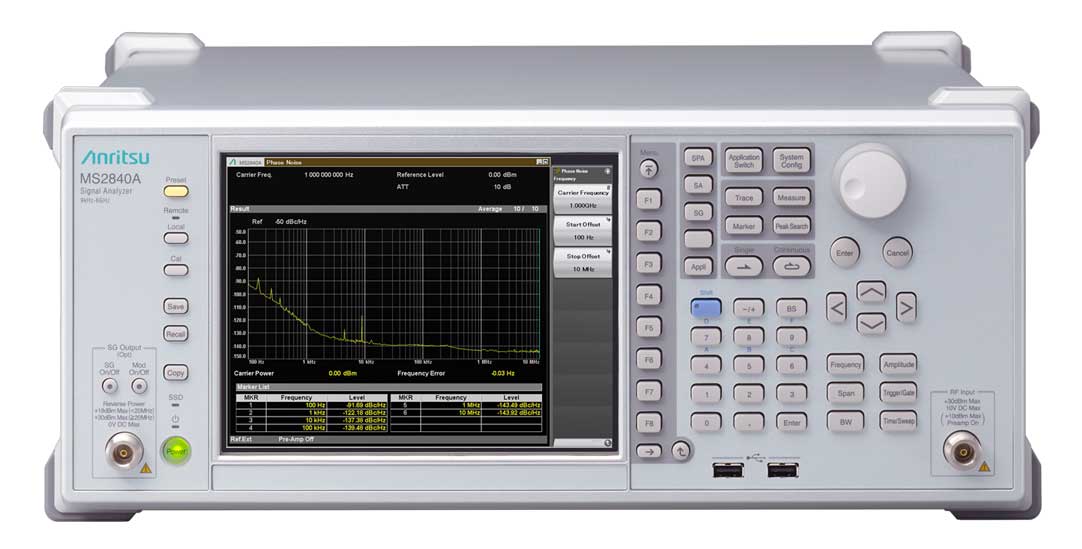

Анализатор спектра и сигналов Anritsu MS2840A с диапазоном частот от 9 кГц до 44,5 ГГц
Подробнее
Описание
Серия Anritsu MS2840A - линейка доступных анализаторов спектра с широким диапазоном частот (до 44,5 ГГц) и лучшим значением фазового шума в своём классе. Большинство современных анализаторов спектра поддерживают функции измерения и демодуляции в широкой полосе частот, необходимые для беспроводных сетей (LTE, WiMAX, W-CDMA и др.), однако лишь малая часть этих решений также поддерживает качественные измерения в узкой полосе частот, необходимые при производстве СВЧ компонентов, в беспроводных опорных сетях и системах подвижной радиосвязи УКВ-диапазона.
Серия MS2840A специально разработана для таких применений. Она обладает множеством возможностей, ключевыми из которых являются: внутренний опорный генератор со значительно улучшенным уровнем фазовых шумов, поддержка высокопроизводительных волноводных смесителей для спектральных измерений в миллиметровом диапазоне, а также лучший в своём классе уровень фазовых шумов на малых отстройках от несущей.
Такой набор возможностей позволяет использовать анализаторы серии MS2840A для разработки и производства самого разнообразного оборудования, в том числе беспроводных систем миллиметрового и СВЧ диапазонов, автомобильных радиолокационных передатчиков, работающих в диапазоне 79 ГГц, а также высокочастотных гетеродинов. При необходимости, частотный диапазон может быть расширен до 325 ГГц с помощью внешних смесителей.
Основные характеристики:
- Частота: 9 кГц – 3,6 ГГц (модель MS2840A-040).
- Частота: 9 кГц – 6 ГГц (модель MS2840A-041).
- Частота: 9 кГц – 26,5 ГГц (модель MS2840A-044).
- Частота: 9 кГц – 44,5 ГГц (модель MS2840A-046).
- Разрешение (RBW): 1 Гц – 10 МГц.
- Амплитуда: от +30 дБм до -166 дБм. Погрешность амплитуды: ±0,35 дБ (до 4 ГГц).
- Фазовый шум на 1 ГГц: -123 дБн/Гц (отстройка на 10 кГц).
- Фазовый шум на 79 ГГц (со смесителем MA2808A): -100 дБн/Гц (отстройка на 10 кГц).
Комплектация
The following options are installed as standard and do not require separate orders when ordering the MS2840A-044.
- MX269000A Analysis Bandwidth 10 MHz
- MS2840A-006 Bandwidth Extension to 31.25 MHz
- MS2840A-005
The following options are installed as standard and do not require separate orders when ordering the MS2840A-046.
- MX269000A Analysis Bandwidth 10 MHz
- MS2840A-006 Bandwidth Extension to 31.25 MHz
- MS2840A-009
Характеристики
| Signal Analyzer MS2840A series (26.5 GHz/44.5 GHz models) Specifications | |||
| Frequency Range | |||
| 9 kHz to 26 .5 GHz | (MS2840A-044) | ||
| 9 kHz to 44 .5 GHz | (MS2840A-046) | ||
| Aging Rate |
±1 x l0-7/year (standard) ±1 x 10-10/month, ±1 x l0-9/year (with Rubidium Reference Oscillator MS2840A-001 installed) |
||
| Maximum Input Level | Average total power: +30 dBm (Input attenuator: >10 dB, Preamp: Off) | ||
| Resolution Bandwidth (RBW) | |||
| Spectrum Analyzer Function | |||
| Setting Range: |
1 Hz to 3 MHz (1–3 sequence), 500 Hz, 50 kHz, 2 MHz, 5 MHz, 10 MHz, 20 MHz* [At Zero SPAN: 30 Hz to 3 MHz (1–3 sequence), 50 kHz, 5 MHz, 10 MHz, 20 MHz*, 31.25 MHz*] *: Cannot set 20 MHz or 31.25 MHz with 44.5 GHz model (MS2840A-046) |
||
| Video Bandwidth (VBW) | |||
| Spectrum Analyzer Function | |||
| Setting Range: |
1 Hz to 3 kHz (1-3 sequence), 5 kHz, 10 kHz to 10 MHz (1-3 sequence), off VBW Mode: Video Average, Power Average |
||
| Input Frequency | Carrier Offset | SSB Phase Noise | |
| 1 GHz | 10 Hz | -80 dBc/Hz (nom.) | |
| 100 Hz | -92 dBc/Hz (nom.) | ||
| 1 kHz | -117 dBc/Hz (nom.) | ||
| 10 kHz | -123 dBc/Hz | ||
| 100 kHz | -123 dBc/Hz | ||
| 1 MHz | -135 dBc/Hz | ||
| 10 MHz | -148 dBc/Hz (nom.) | ||
| Displayed Average Noise Level (DANL) | |||
| Spectrum Analyzer Function | |||
| Preamp: None, Microwave Preselector Bypass: None | |||
| Frequency | DANL | ||
| 26 .5 GHz Model (MS2840A-044) | 44 .5 GHz Model (MS2840A-046) | ||
| Without MS2840A-019 | With MS2840A-019 | ||
| 30 MHz | -153 dBm/Hz | -153 dBm/Hz | -153 dBm/Hz |
| 400 MHz | -153 dBm/Hz | -153 dBm/Hz | -153 dBm/Hz |
| 1 GHz | -150 dBm/Hz | -150 dBm/Hz | -150 dBm/Hz |
| 3 GHz | -147 dBm/Hz | -147 dBm/Hz | -147 dBm/Hz |
| 13 GHz | -151 dBm/Hz | -151 dBm/Hz | -150 dBm/Hz |
| 20 GHz | -146 dBm/Hz | -146 dBm/Hz | -146 dBm/Hz |
| 30 GHz | — | -146 dBm/Hz | -146 dBm/Hz |
| 40 GHz | — | -144 dBm/Hz | -142 dBm/Hz |
| 44 GHz | — | -140 dBm/Hz | -137 dBm/Hz |
| Preamp: On, Microwave Preselector Bypass: None | |||
| Frequency | DANL | ||
| 26 .5 GHz Model (MS2840A-044) | 44 .5 GHz Model (MS2840A-046) | ||
| Without MS2840A-019 | With MS2840A-019 | ||
| 30 MHz | -166 dBm/Hz | -166 dBm/Hz | -166 dBm/Hz |
| 400 MHz | -166 dBm/Hz | -166 dBm/Hz | -166 dBm/Hz |
| 1 GHz | -164 dBm/Hz | -164 dBm/Hz | -164 dBm/Hz |
| 3 GHz | -163 dBm/Hz | -163 dBm/Hz | -163 dBm/Hz |
| 13 GHz | -163 dBm/Hz | -163 dBm/Hz | -163 dBm/Hz |
| 20 GHz | -157 dBm/Hz | -160 dBm/Hz | -160 dBm/Hz |
| 30 GHz | — | -160 dBm/Hz | -159 dBm/Hz |
| 40 GHz | — | -157 dBm/Hz | -156 dBm/Hz |
| 44 GHz | — | -149 dBm/Hz | -149 dBm/Hz |
| Noise Floor Reduction: On | |||
| It subtracts the internal noise components (11 dB max. nominal) of the measuring instrument itself from the displayed measurement result. | |||
| Total Absolute Amplitude Accuracy | |||
| Preamp: | None ±0.5 dB (300 kHz < f < 4 GHz) ±1.8 dB (4 GHz < f < 13.8 GHz) ±3.0 dB (13.8 GHz < f < 40 GHz) ±3.5 dB (40 GHz < f < 44.5 GHz, nom.) | ||
| The MS2840A supports level calibration over a wide range of 300 kHz to 4 GHz using its built-in level calibration oscillator. The level accuracy standards include frequency characteristics, linearity and attenuator switching error. Consequently, the level including the above three errors can still be measured accurately even when the measurement frequency and built-in attenuator settings are changed. | |||
| 2-tone 3rd-order Intermodulation Distortion | |||
| Preamp: None | |||
| Frequency | 2-tone 3rd-order Intermodulation Distortion | ||
| 1 GHz | <-62 dBc (TOI = +16 dBm) | ||
| 20 GHz | <-56 dBc (TOI = +13 dBm) | ||
| 40 GHz | <-56 dBc (TOI = +13 dBm) (nom.) | ||
| Second Harmonic Distortion | |||
| Preamp: None, Microwave Preselector Bypass: None, | |||
| Frequency Band Mode: Spurious | |||
| Input Frequency | Harmonic Distortion | SHI | Mixer Input Level |
| 400 MHz, 1 GHz | <-65 dBc | >+35 dBm | -30 dBm |
| 3 GHz | <-80 dBc | >+70 dBm | -10 dBm |
| 13 GHz | <-90 dBc | >+80 dBm | -10 dBm |
| 20 GHz | <-90 dBc (nom.) | >+80 dBm (nom.) | -10 dBm |
| Analysis Bandwidth (Signal Analyzer Function) | 31.25 MHz (Standard) 62.5 GHz (Option) 125 MHz (Option) | ||
| RF Input (Front panel) | N-J, 50П (nom.): 26.5 GHz model (MS2840A-044) K-J, 50П (nom.): 44.5 GHz model (MS2840A-046) | ||
| IF Output (Rear panel) | SMA-J, 50П (nom.) Frequency: 1.875 GHz Gain: -10 dB (nom., Input attenuator: 0 dB, Input frequency: 10 GHz) | ||
| 1st Local Output (Front panel) |
For High Performance Waveguide Mixer and Harmonic Mixer SMA-J, 50Ω (nom.) Frequency: 5 GHz to 10 GHz (Local signal output) 1.875 GHz (IF frequency) Local output level: ≥ +10 dBm (typ.) Bias current: Setting range 0.0 to 20.0 mA Resolution 0.1 mA |
||
| Dimensions and Mass | 426 (W) x 177 (H) x 390 (D) mm (excluding projections) <15.3 kg (with MS2840A-044 or 046 installed, excluding other options) | ||
| Power Supply |
Power voltage: 100 V(ac) to 120 V(ac)/200 V(ac) to 240 V(ac) Frequency: 50 Hz to 60 Hz Power consumption: ≤350 VA (including all options) 220 VA (nom., with MS2840A-044 or 046 installed, excluding other options) |
||
| EU Standards (CE Marking) |
EMC: EN61326-1, EN61000-3-2 LVD: EN61010-1 RoHS: EN50581 |
||
| OS | Windows 7 (64 bit) | ||
| High Performance Waveguide Mixer MA2806A/MA2808A Specifications | |||
| Frequency Range | |||
| MA2806A: | 50 GHz to 75 GHz | ||
| MA2808A: | 60 GHz to 90 GHz | ||
| Maximum Input Level (CW) | +10 dBm | ||
| Conversion Loss | <15 dB (typ.) | ||
| 1 dB Gain Compression (P1dB) | >0 dBm (typ.) | ||
| Connector | MA2806A: RF: Waveguide (WR15, UG-385/U), IF/LO: SMA-J MA2808A: RF: Waveguide (WR12, UG-387/U), IF/LO: SMA-J | ||
| Dimensions and Mass | 134 (W) x 51 (H) x 229 (D) mm (excluding projections), <2 kg | ||
| Power Supply | Power voltage: 100 V(ac) to 120 V(ac)/200 V(ac) to 240 V(ac) Frequency: 50 Hz/60 Hz Power consumption: 40 VA | ||
Документы
Anritsu MS2840A Спецификация
1.7 Мб
Anritsu MS2840A Brochure
3.5 Мб
Описание
| Опции | Описание |
| MS2840A-001 | Рубидиевый стандарт частоты |
| MS2840A-002 | Стандарт частоты высокой точности |
| MS2840A-005 | Расширение полосы анализа сигнала - 31.25 МГц |
| MS2840A-006 | Полоса анализа сигнала 10 МГц |
| MS2840A-008 | Предусилитель |
| MS2840A-009 | Расширение полосы анализа сигнала - 31.25 МГц |
| MS2840A-010 | Функция измерения уровня фазовых шумов |
| MS2840A-011 | Второй SSD |
| MS2840A-016 | Предквалификационные испытания на соответствие требованиям к ЭМС |
| MS2840A-017 | Функция измерения коэффициента шума |
| MS2840A-019 | 2dB Step Attenuator for Millimeter-wave |
| MS2840A-020 | Векторный Генератор Сигналов 3.6 ГГц |
| MS2840A-021 | Векторный Генератор Сигналов 6 ГГц |
| MS2840A-022 | Расширение нижнего уровня для векторного генератора |
| MS2840A-026 | BER Measurement Function (J1556A AUX адаптер-конвертер стандарт) |
| MS2840A-027 | Расширение памяти векторного генератора до 256 мега-выборок |
| MS2840A-028 | Аддитивный белый гауссов шум |
| MS2840A-029 | Аналоговая функция для векторного генератора сигналов |
| MS2840A-037 | RUBIDIUM REFERENCE OSCILLATOR |
| MS2840A-051 | Noise Floor Reduction Retrofit |
| MS2840A-066 | Низкий фазовый шум |
| MS2840A-067 | Обход преселектора |
| MS2840A-068 | Microwave Preamplifier |
| MS2840A-069 | 26.5GHz Microwave Preamplifier |
| MS2840A-077 | Analysis Bandwidth Extension to 62.5MHz |
| MS2840A-078 | Analysis Bandwidth Extension to 125MHz |
| MS2840A-088 | Аналоговый генератор сигналов 3.6 |
| MS2840A-101 | Rubidium Reference Oscillator Retrofit |
| MS2840A-102 | High Stability Reference Oscillator Retrofit |
| MS2840A-108 | Preamplifier Retrofit |
| MS2840A-110 | Phase Noise Measurement Function Retrofit |
| MS2840A-111 | 2ndary SSD Retrofit |
| MS2840A-116 | Precompliance EMI Function Retrofit |
| MS2840A-117 | Noise Figure Measurement Function Retrofit |
| MS2840A-119 | 2dB Step Attenuator for Millimeter-wave Retrofit |
| MS2840A-120 | 3.6GHz Vector Signal Generator Retrofit |
| MS2840A-121 | 6GHz Vector Signal Generator Retrofit |
| MS2840A-122 | Low Power Extension for Vector Signal Generator Retrofit |
| MS2840A-126 | BER Measurement Function Retrofit |
| MS2840A-127 | ARB Memory Upgrade 256 MSa for Vector Signal Generator Retrofit |
| MS2840A-128 | AWGN Retrofit |
| MS2840A-129 | Analog Function Extension for Vector Signal Generator Retrofit |
| MS2840A-137 | RUBIDIUM REFERENCE OSCILLATOR RETROFIT |
| MS2840A-151 | Noise Floor Reduction Retrofit |
| MS2840A-166 | Low Phase Noise Performance Retrofit |
| MS2840A-167 | Microwave Preselector Bypass Retrofit |
| MS2840A-168 | Microwave Preamplifier Retrofit |
| MS2840A-169 | 26.5GHz Microwave Preamplifier Retrofit |
| MS2840A-177 | Analysis Bandwidth Extension to 62.5MHz Retrofit |
| MS2840A-178 | Analysis Bandwidth Extension to 125MHz Retrofit |
| MS2840A-182 | CPU/Windows10 Upgrade Retrofit |
| MS2840A-188 | 3.6GHz Analog Signal Generator Retrofit |
| MS2840A-189 | Vector Function Extension for Analog Signal Generator Retrofit |
| MS2840A-282 | CPU/Windows10 Upgrade Retrofit |
| MX269017A | Программное обеспечение: анализ векторной модуляции. |
| MX269017A-001 | APSK Analysis |
| MX269017A-011 | Higher-Order QAM Analysis |
| MX269017A-071 | Single Carrier Block Transmission Analysis |
| MX269017A-072 | Single Carrier Block Transmission Carrier Select Filter |
| MX269018A | Программное обеспечение: аналоговые измерения |
| MX269902A | Программное обеспечение: TDMA IQproducer |
| MX269904A | Программное обеспечение: Multi-Carrier IQproducer |
| MX284059A | Pulse Radar Measurement Function |
| Z1932A | Installation Kit |
Модели
| Модели | Описание |
| MS2840A-040 | Spectrum Analyzer/Signal Analyzer с диапазоном частот от 9 кГц до 3,6 ГГц |
| MS2840A-041 | Spectrum Analyzer/Signal Analyzer с диапазоном частот от 9 кГц до 6 ГГц |
| MS2840A-044 | Spectrum Analyzer/Signal Analyzer с диапазоном частот от 9 кГц до 26,5 ГГц |
| MS2840A-046 | Spectrum Analyzer/Signal Analyzer с диапазоном частот от 9 кГц до 44,5 ГГц |
