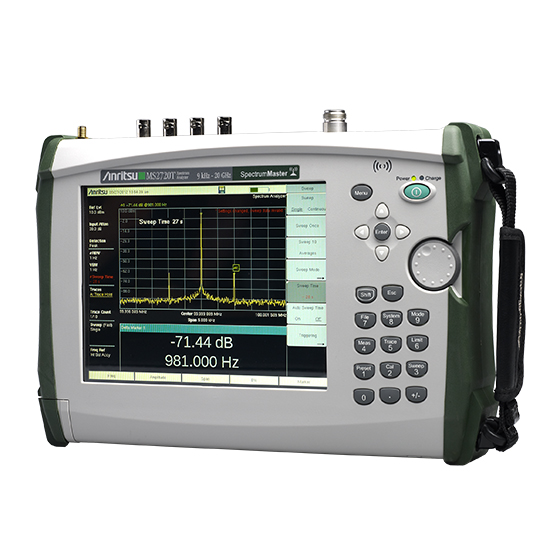

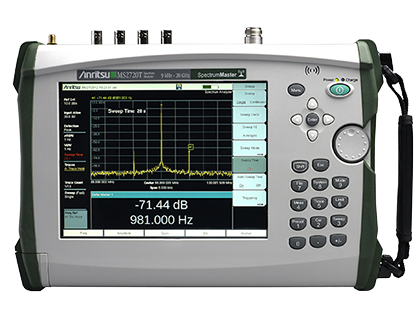

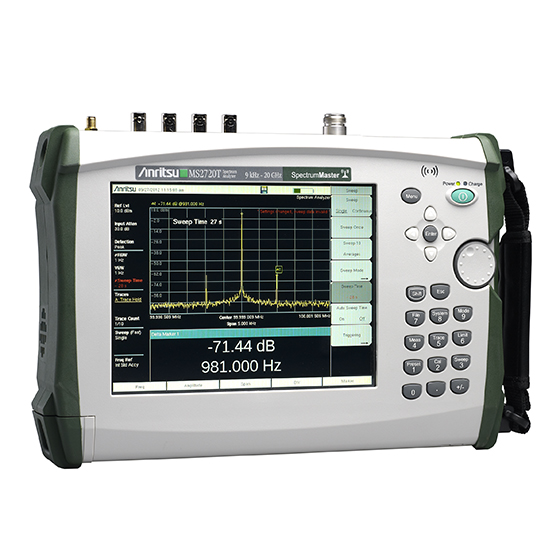

Spectrum Master MS2720T является портативным анализатором спектра Anritsu последнего поколения. Впечатляющие новые функции и варианты исполнения дают пользователю больше возможностей и ускоряют работу.
- Широкополосные предусилители всего частотного диапазона для увеличения чувствительности, приблизительно 17 дБ
- Три режима развертки: повышенная скорость развертки, до 100 раз быстрее
- Разрешение и полоса пропускания видеосигнала от 1 Гц до 10 МГц
- Новые варианты запуска, включая гистерезис, рассинхронизацию и задержку
- Больше возможностей нулевой длины, в том числе разрешение по полосе пропускания 10 МГц и полоса частот видеосигнала
- Улучшенный интерфейс анализатора спектра с управлением через сенсорный экран, в том числе возможность выбора дисплея с крупными метками
- Выбор из нескольких вариантов отображения на экране: стандартное, черное на белом, ночное видение, цветное на белом или высококонтрастное
- Создание экранной карты помех как части варианта анализа помех
- Измерения LTE до 20 МГц и поддержка объединения несущих частот
- Ширина 30 МГц, промежуточная частота на выходе при нулевой длине и центральной частоте 140 МГц для внешней демодуляции сигнала практически любой ширины пропускания
- Обнаружение всплесков распознает всплески продолжительностью 200 мкс, как в первый, так и в последующие разы
- PIM Hunting for finding external IM products
Spectrum Master MS2720T содержит более 30 анализаторов в одном корпусе для соответствия любым потребностям в измерении. Помимо анализа спектра, пользователь может выбрать дополнительные возможности и анализаторы, в том числе:
- Измеритель мощности высокой точности
- PIM Hunting
- Следящий генератор, до 20 ГГц
- Анализатор помех
- Устройство опроса каналов
- Промежуточную частоту на выходе при нулевой длине и частоте 140 МГц, с полосой пропускания 30 МГц
- GPS-приемник - Повышенная точность частоты, сбор данных геометок
- Вариант для защищенной работы с данными
- Анализаторы сигнала 3GPP - LTE (TDD и FDD), GSM/EDGE, W-CDMA/HSPA+, TD-SCDMA/HSPA+
- Анализаторы сигнала 3GPP2 - CDMA и EV-DO
- Анализаторы сигнала IEEE 802.16 - Стационарный WiMAX и мобильный WiMAX
Для последующей обработки данных, собранных вашим прибором, используйте Master Software Tools – компьютерную программу, которая поставляется в комплекте с прибором. Она представляет собой мощный инструмент для анализа данных, который позволяет очистить спектр и отслеживать помехи. Повторные измерения станут проще благодаря программе easyTest Tools, которая также прилагается к прибору. Для удаленного просмотра и ручного управления прибор снабжен встроенным веб-сервером, совместимым с браузерами HTML-5.
Полная рабочая масса прибора составляет около 8 фунтов (три с половиной килограмма), с учетом литий-ионного аккумулятора, таким образом полностью функциональный портативный анализатор спектра семейства Spectrum Master MS2720T можно взять с собой куда угодно, и даже поднять на вышку.
Постоянный диапазон частот от 9 кГц до 43 ГГц позволяет проводить все необходимые в профессиональной сфере измерения с беспроводными сетями. Выполняете ли вы мониторинг спектра, пеленг скрытых сигналов, измерение сигналов РЧ и СВЧ волн, проверку транспортных СВЧ сетей или измерение сигналов сотовой связи, Spectrum Master MS2720T предоставляет вам инструменты для повышения производительности и облегчения работы.
| Частотный диапазон | от 9 кГц до 43 ГГц |
|---|---|
| Динамический диапазон | >106 дБ в полосе пропускания 1 Гц при 2,4 ГГц |
| Фазовый шум | -112 дБн/Гц при смещении на 10 кГц при 1 ГГц |
| РЧ-разъемы | Типа N (гнездовой разъем) для вариантов 709, 713 и 720. Прочный типа K (вилочный разъем) для вариантов 732 и 743 |
| Ослабление сигнала на входе | от 0 до 65 дБ с шагом 5 дБ |
| Точность амплитуды | ±0,5 дБ, станд. |
| Точность частоты |
Износ: ± 1,0 ppm/10 лет Точность: ± 0,3 ppm (25 °C ± 25°C) + износ |
| Опции | Описание |
| MS2720T-0809 | Следящий генератор 100 кГц – 9 ГГц (только с вариантом 709) |
| MS2720T-0813 | Следящий генератор 100 кГц – 13 ГГц (только с вариантом 713) |
| MS2720T-0820 | Следящий генератор 100 кГц – 20 ГГц (только с вариантом 720) |
| MS2720T-0007 | Защищенная работа с данными |
| MS2720T-0009 | Радиочастотное оборудование и оборудование для демодуляции |
| MS2720T-0019 | Измеритель мощности высокой точности (используется датчик мощности USB) |
| MS2720T-0024 | Определение формы синфазного и квадратурного сигналов (необходим вариант 9) |
| MS2720T-0031 | GPS-приемник (необходима GPS-антенна, номер по каталогу 2000-1528-R, 2000-1652-R или 2000-1760-R, приобретается отдельно) |
| MS2720T-0025 | Анализатор помех (настоятельно рекомендуется использовать вариант 0031, поскольку он необходим для создания карты помех) |
| MS2720T-0027 | Устройство опроса каналов |
| MS2720T-0089 | Промежуточная частота на выходе при нулевой длине |
| MS2720T-0090 | Управляемая развертка |
| MS2720T-0431 | Создание карты покрытия (необходим вариант 31) |
| MS2720T-0444 | Система измерения электромагнитных полей |
| MS2720T-0509 | Анализатор AM/FM/PM |
| MS2720T-0880 | Измерения РЧ GSM/GPRS/EDGE (необходим вариант 9, рекомендуется вариант 31) |
| MS2720T-0881 | Измерения W-CDMA/HSPA+ (необходим вариант 9, рекомендуется вариант 31) |
| MS2720T-0882 | Измерения TD-SCDMA/HSPA+ (необходим вариант 9, рекомендуется вариант 31) |
| MS2720T-0883 | Измерения LTE (FDD и TDD) (необходим вариант 9, рекомендуется вариант 31) |
| MS2720T-0886 | 256 QAM Demodulation for LTE Measurements (Requires Option 883) |
| MS2720T-0887 | NB-IoT Analyzer (requires Option 9) |
| MS2720T-0884 | Измерения CDMA2000 1X и EV-DO (необходим вариант 9, рекомендуется вариант 31) |
| MS2720T-0885 | Измерения стационарного/мобильного WiMAX (необходим вариант 9, рекомендуется вариант 31) |
| MS2720T-0098 | Стандартная калибровка (ANSI Z540-1-1994) |
| MS2720T-0099 | Калибровка высшего качества (ANSI Z540-1-1994 и данные испытаний) |
| MA24105A | Inline Peak Power Sensor, 350 MHz - 4 GHz (Includes 2000-1606-R Cable) |
| MA24106A | True-RMS USB Power Sensor, 50 MHz - 6 GHz (Includes 2000-1566-R Cable) |
| MA24108A | True-RMS USB Power Sensor, 10 MHz - 8 GHz (Includes 2000-1605-R and 2000-1606-R Cables) |
| MA24118A | True-RMS USB Power Sensor, 10 MHz - 18 GHz (Includes 2000-1605-R and 2000-1606-R Cables) |
| MA24126A | True-RMS USB Power Sensor, 10 MHz - 26 GHz (Includes 2000-1605-R and 2000-1606-R Cables) |
| MA24208A | True-RMS Universal USB Power Sensor, 10 MHz - 8 GHz |
| MA24218A | True-RMS Universal USB Power Sensor, 10 MHz - 18 GHz |
| MA24330A | Microwave CW USB Power Sensor, 10 MHz to 33 GHz |
| MA24340A | Microwave CW USB Power Sensor, 10 MHz to 40 GHz |
| MA24350A | Microwave CW USB Power Sensor, 10 MHz to 50 GHz |
| MA25401A | Atomic Clock External Frequency Reference |
| Модели | Описание |
| MS2720T-0709 | Анализатор спектра 9 кГц – 9 ГГц |
| MS2720T-0713 | Анализатор спектра 9 кГц – 13 ГГц |
| MS2720T-0720 | Анализатор спектра 9 кГц – 20 ГГц |
| MS2720T-0732 | Анализатор спектра 9 кГц – 32 ГГц |
| MS2720T-0743 | Анализатор спектра 9 кГц – 43 ГГц |
| MS2720T | Spectrum Master (Must be ordered with ONE frequency option) |
