Анализатор спектра Anritsu MS27201A с диапазоном от 9 кГц до 9/20/43,5 ГГц
Подробнее
Описание
Мониторы спектра MS27201A представляют собой компактные анализаторы спектра, устанавливаемые в стойку, предназначенные для приложений, требующих длительного мониторинга радиочастотного спектра на большой географической территории.
Монитор спектра MS27201A от Anritsu предназначен для облегчения мониторинга спектра в широком диапазоне частот до 43,5 ГГц. Основываясь на более чем 40-летнем опыте разработки высокопроизводительных полевых портативных анализаторов спектра, серия MS27201A является монитором спектра самых высоких частот, охватывающим все стандартные диапазоны LMR, сотовой связи, спутниковой связи и оборонной электроники.
Особенности:
- От 9 кГц до 9/20/43,5 ГГц

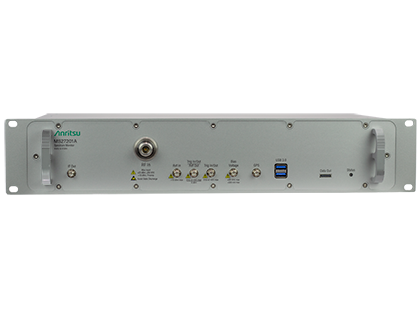

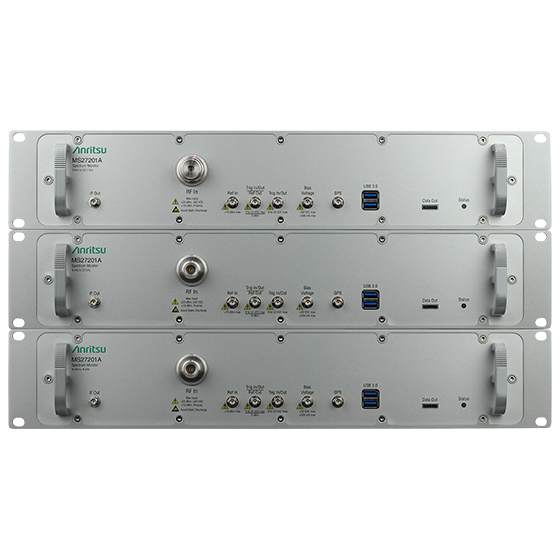

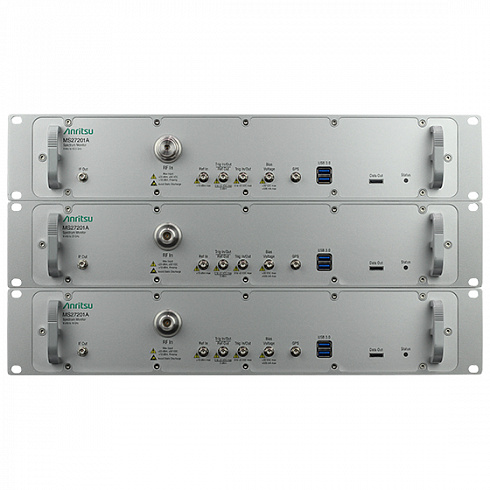

- 19-дюймовый корпус для монтажа в стойку

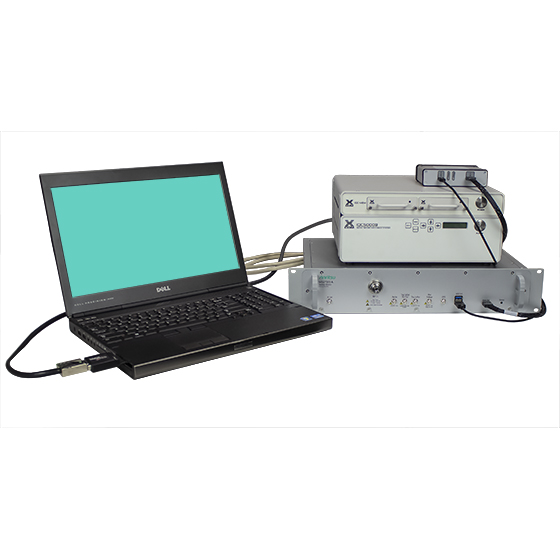

- Пользовательский интерфейс приложения для ПК
- Уровень шума: -164 дБм (с предусилителем)
- TOI: +20 дБм (типичный)
- Полоса пропускания анализа: 110 МГц
- Диапазон усилителя: от 0 до +30 дБм
- Фазовый шум на частоте 1 ГГц: -110 дБк/Гц при смещении 100 кГц (типичный)
- Демодуляция: 5 GNR, LTE FDD, RF и качество модуляции плюс анализ сигнала SSB
- Полоса пропускания разрешения (RBW): от 1 Гц до 10 МГц
- Точность амплитуды: < 14 ГГц ± 1,3 дБ (± 0,5 дБ, типичный)
- Нулевой интервал с минимальным интервалом 60 нс
- Захват IQ и потоковая передача
Характеристики
Key RF specifications
| Parameter | Specification |
| Frequency range | 9 kHz to 9/20/43.5 GHz |
| Analysis bandwidth | 110 MHz |
| Third order intercept point | +20 dBm |
| DANL (with pre amp) | –164 dBm |
| Amplitude range | DANL to +30 dBm |
| Phase noise @ 1 GHz | -110 dBc/Hz @ 100 kHz offset (typical) |
| RBW/VBW | 1 Hz to 10 MHz |
| Amplitude accuracy | < 14 GHz ±1.3 dB (±0.5 dB typ) |
Key Features
| Feature | Specification |
| Control interfaces | Ethernet |
| PC control | Remote GUI PC application |
| Automated Monitoring software | MX280001A Vision monitor PC application |
| IQ | Capture and streaming IQ data through Ethernet, USB and PCI interfaces |
| Cellular modulation quality measurements | LTE and 5GNR |
| Continuous operation and recovery | Built in watchdog timer and auto recover on power failure provide continuity of service |
| Traces | 6 with independent detectors per trace |
| Markers and Limits | Intelligent markers and comprehensive limits |
| Event capture | Save traces and alarms on defined events |
Документы
Anritsu MS27201A Brochure
3.7 Мб
Описание
| Опции | Описание |
| MS27201A-0709 | Frequency Range 9 kHz to 9 GHz |
| MS27201A-0720 | Frequency Range 9 kHz to 20 GHz |
| MS27201A-0743 | Frequency Range 9 kHz to 43.5 GHz |
| MS27201A-0031 | GPS Receiver (requires GPS antenna, sold separately) |
| MS27201A-0089 | Zero Span IF Output |
| MS27201A-0090 | Gated Sweep |
| MS27201A-0104 | 110 MHz Analysis Bandwidth |
| MS27201A-0124 | IQ Waveform Capture |
| MS27201A-0125 | IQ Waveform Streaming (requires Option 124 recommended) |
| MS27201A-0126 | IQ Waveform Capture (non-export controlled) |
| MS27201A-0127 | IQ Waveform Streaming (non-export controlled, requires Option 126 recommended) |
| MS27201A-0128 | Vector Signal Analysis enabled (requires Option 124 or 126) |
| MS27201A-0400 | Vision Monitor Enabled |
| MS27201A-0407 | Vision High-Speed Port Scanner Enabled |
| MS27201A-0883 | LTE FDD/TDD Measurements (requires GPS Option MS27201A-0031) |
| MS27201A-0888 | 5G NR FDD/TDD Measurement (requires GPS Option MS27201A-0031) |
| MS27201A-xxxx-0098 | Standard Calibration to ISO17025 and ANSI/NCSL Z540-1 (xxxx is the frequency option number) |
| MS27201A-xxxx-0099 | Premium Calibration to ISO17025 and ANSI/NCSL Z540-1 plus test data (xxxx is the frequency option number) |
| MX280005A | Vector Signal Analysis PC Software |
| MX280001A | Remote Spectrum Monitor Vision Software |
| MS27201A | PC Remote User Interface |
Модели
| Модели | Описание |
| MS27201A | Remote Spectrum Monitor (Requires Option 709, 720, or 743) |
