Anritsu MS27103A— полнофункциональный комплекс удаленного радиоконтроля для мониторинга и записи сигналов на заданных пользователем частотах. Данный анализатор спектра способен производить сканирование со скоростью до 24 ГГц/с, что позволяет ему обнаруживать различные типы сигналов: как периодические и кратковременные передачи, так и пакетные (импульсные) сигналы. Мгновенное вычисление быстрого преобразования Фурье для сигналов до 20 МГц позволяет обнаруживать и захватывать широкополосные сигналы в режиме реального времени для последующей постобработки. Получаемые сигналы могут быть записаны в блоковом режиме или потоком.
Функция "запись по событию" позволяет проводить измерения спектра только при превышении определенных пользователем пороговых значений. Такой подход позволяет значительно экономить память, поскольку записываются только интересующие события.
Взаимодействие с комплексом радиомониторинга Anritsu MS27103A может осуществляться тремя способами: с помощью встроенного веб-сервера, интерфейса служебных команд, или программного обеспечения Vision.

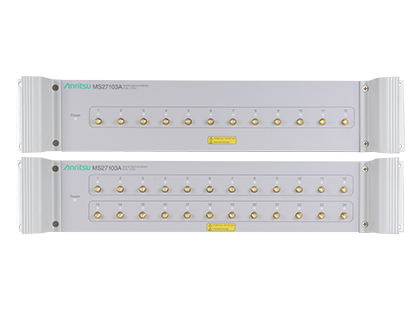

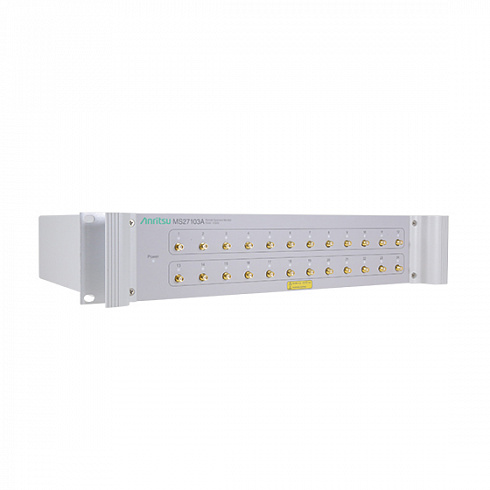

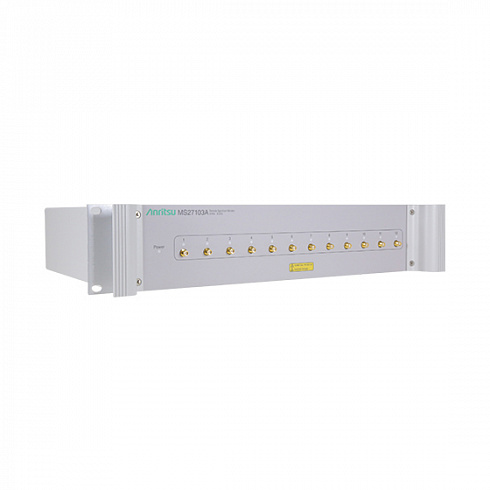

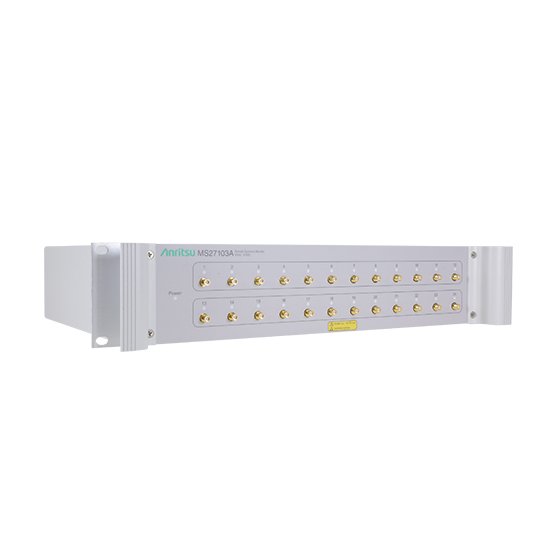

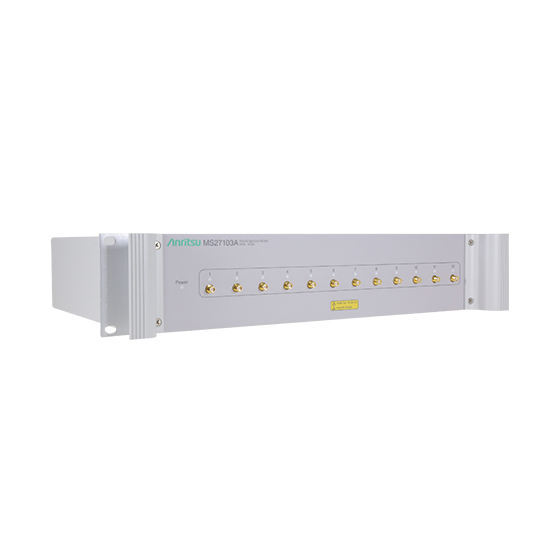

Комплекс радиоконтроля Anritsu MS27103A помогает повышать качество связи, устранять помехи и несанкционированные сигналы. Комплекс радиомониторинга MS27103A представляет собой устанавливаемый в стойку РЧ-зонд с 12 или 24 входными портами, который постоянно контролирует радиоспектр для обеспечения максимальной производительности.
Предназначен для сред со множеством антенн, работающих в широком диапазоне частот, и систем DAS. Данное устройство радиоконтроля разработано Anritsu для задач мониторинга радиопокрытия во множестве секторов и со множеством частот в каждом секторе на базовых станциях.
Помехи в радиосетях могут быть вызваны как работой несанкционированных передатчиков, так и неумышленно в результате интермодуляции. Anritsu MS27103A предназначен для обнаружения и локализации источников помех, что позволяет улучшить пользовательский опыт и качество связи.
| Диапазон частот: 9 кГц - 6 ГГц |
| 12 (опционально 24) радиочастотных входа для работы с множеством антенн |
| Скорость сканирования: 24 ГГц/с |
| Встроенный web-сервер для просмотра, управления и проведения измерений с помощью браузера |
| Сторожевой таймер для обеспечения долгосрочной стабильности удаленных анализаторов |
| Низкий уровень собственных помех позволяет точно измерять сигналы |
| Мгновенное БПФ сигналов до 20 МГц |
| ОС Linux |
| Низкое энергопотребление: менее 11 Вт (входное напряжение: 11-24 В) |
| Встроенный GPS-приемник для определения местоположения и синхронизации времени |
| Gigabit Ethernet для высокоскоростной передачи |
| Анализ помех: спектрограмма и мощность сигнала |
| Динамический диапазон: >106 дБ, приведенный к 1 Гц полосы пропускания |
| Средний уровень собственных шумов: <150 дБ, приведенный к 1 Гц полосы пропускания |
| Фазовый шум: -99 дБн/Гц, при смещении 10 кГц на 1 ГГц |
| Опции | Описание |
| MS27103A-0424 | Expands Input Port to 24 SMA(f) |
| MS27103A-0110 | 110/220 VAC Power Supply |
| MS27103A-0412 | Two Ethernet Ports |
| MS27103A-0400 | Vision Monitor Enabled |
| MS27103A-0401 | Vision Locate Enabled (requires option 400) |
| MS27103A-0407 | High-Speed Port Scanner |
| MS27103A-0479 | AM/FM Demodulation |
| MS27103A-0482 | Drone Detection and Tracking (requires options 400 and 401) |
| MS27103A-0485 | Spectrum Occupancy (requires option 400) |
| MS27103A-0486 | Coverage Mapping (requires option 407) |
| MS27103A-0467 | Channel Scanner |
| MS27103A-0464 | TETRA Signal Analyzer |
| MS27103A-0471 | Satellite Signal Analyzer |
| MS27103A-0472 | Signal ID |
| MS27103A-0473 | Signal ID Advanced (requires option 472) |
| MS27103A-0474 | Power Monitor |
| Модели | Описание |
| MS27103A-0706 | 9 kHz – 6 GHz Spectrum Monitor |
| MS27103A | Remote Spectrum Monitor, 12 port RF Input (Must be ordered with ONE frequency option) |
