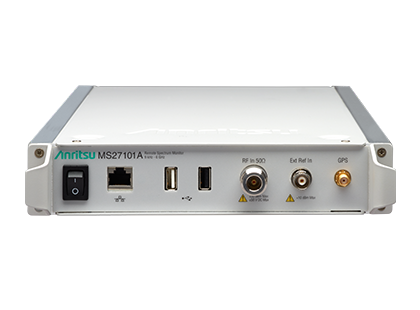

Anritsu предлагает три модели удаленных устройств контроля спектра, которые предназначены для снижения помех и обнаружения незаконных или нелицензионных сигналов. Модель MS27101A помещена в стоечный корпус ½ высотой 1U, предназначенный для использования только внутри помещений. Модель MS27102A имеет степень защиты IP67 и предназначена для использования вне помещений. Ее можно монтировать на ножках или на стене (при помощи входящего в комплект монтажного кронштейна). Модель MS27103A представляет собой многопортовое устройство контроля спектра (12 входных РЧ портов или 24 входных РЧ порта в качестве дополнительного варианта), которое идеально подходит для сетей сотовой связи, РАС и других областей применения, где требуется использовать несколько антенн.
Области применения удаленного устройства контроля спектра MS27101A
- Государственные учреждения, осуществляющие контроль за соблюдением нормативов, связанных с использованием спектра
- Контроль неиспользуемого частотного спектра
- Контроль объектов особой важности (государственных границ, военных объектов, атомных электростанций)
- Контроль аэропортов (с частотами связи, часто примыкающими к диапазону УКВ-ЧМ
- Контроль нелегальных трансляций в тюрьмах и колониях
- Системы авторегулировки на железной дороге (PTC), в целях обеспечения открытых каналов связи для поездов
- Кабельное телевидение, для сокращения утечек во внешнюю среду и утечек в кабельную систему
- In-door and out-door coverage mapping
| Диапазон частот | от 9 кГц до 6 ГГц |
|---|---|
| Тип | Монитор спектра |
| Возможности | Анализ спектра |
| Динамический диапазон | > 106 дБ нормализовано к полосе пропускания 1 Гц |
| Средний отображаемый уровень шума | < -150 дБм нормализовано к полосе пропускания 1 Гц, предусилитель ВКЛ |
| Фазовый шум | -98 дБн/Гц на 10 кГц смещение на 1 ГГц |
| Скорость свипирования | до 24 ГГц/с |
| Полоса пропускания БПФ | 20 МГц |
| Энергопотребление | низкое < 11 Вт (входное напряжение 11 - 24 В) |
| Опции | Описание |
| MS27101A-0706 | 9 kHz – 6 GHz Spectrum Monitor |
| MS27101A-0400 | Vision Monitor Enabled |
| MS27101A-0401 | Vision Locate Enabled (requires option 400) |
| MS27101A-0407 | High-Speed Port Scanner |
| MS27101A-0479 | AM/FM Demodulation |
| MS27101A-0482 | Drone Detection and Tracking (requires options 400 and 401) |
| MS27101A-0485 | Spectrum Occupancy (requires option 400) |
| MS27101A-0486 | Coverage Mapping (requires option 407) |
| MS27101A-0467 | Channel Scanner |
| MS27101A-0464 | TETRA Signal Analyzer |
| MS27101A-0471 | Satellite Signal Analyzer |
| MS27101A-0472 | Signal ID |
| MS27101A-0473 | Signal ID Advanced (requires option 472) |
| MS27101A-0474 | Power Monitor |
| 760-288-R | Transit Case |
| 2000-1371-R | Ethernet Cable, 2.13m (7 ft) |
| 2000-1528-R | GPD Antenna, SMA(m) with 5 m (15 ft) cable, 3 dBi gain, requires 5 VDC |
| MA8100A-001 | NEON Signal Mapper - 3D in-building coverage mapping solution for use with MS27101A (1 year license) |
| MA8100A-003 | NEON Signal Mapper - 3D in-building coverage mapping solution for use with MS27101A (3 year license) |
| MA8100A-005 | NEON Signal Mapper - 3D in-building coverage mapping solution for use with MS27101A (5 year license) |
| MA8100A-100 | NEON Signal Mapper - 3D in-building coverage mapping solution for use with MS27101A (Perpetual license with 3 years cloud service and 3 years maintenance and support) |
