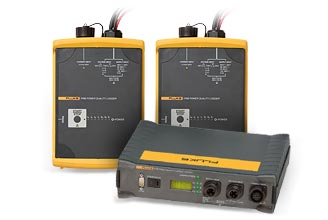

Fluke 1740

Трехфазные регистраторы качества электроэнергии серии Fluke 1740 представляют собой профессиональные портативные приборы для повседневного анализа, поиска и устранения неисправностей в системах распределения электроэнергии. Регистраторы способны одновременно записывать до 500 параметров электропитания в течение 85 дней, а также отслеживать события, что позволяет выявлять перемежающиеся и труднообнаруживаемые проблемы качества электроэнергии. Компактный и прочный корпус с полной изоляцией обеспечивает лёгкость установки даже в условиях дефицита пространства в распределительных шкафах в непосредственной близости к линиям, находящимся под напряжением. Поставляемое программное обеспечение PQ Log и Energy Analyze Plus автоматизируют анализ и формирование отчётов в соответствии с международными стандартами, что делает серию 1740 незаменимым инструментом для энергетических служб, сервисных организаций и отделов технического обслуживания.

Общие характеристики

• Тип прибора: трехфазный регистратор качества электроэнергии
• Количество одновременно регистрируемых параметров: до 500
• Максимальная продолжительность регистрации: до 85 дней
• Точность измерения напряжения: класс А по IEC 61000-4-30 (0,1%)
• Питание: 88–660 В перем. тока
• Интерфейс: RS-232 с автоматическим выбором скорости передачи данных
• Память: 8 МБ
• Категория безопасности: CAT IV 600 В / CAT III 1000 В
• Электрическая безопасность: IEC/EN 61010-1, двойная изоляция, степень загрязнения 2
• Диапазон рабочих температур: от 0 °C до 35 °C
• Гарантия: 2 года

Ключевые особенности

• Принцип «Включай и работай»: установка прибора занимает считанные минуты, опознавание и подача электропитания на токовый зонд осуществляется в автоматическом режиме
• Установка в распределительных шкафах: компактный корпус с полной изоляцией позволяет устанавливать прибор даже в ограниченном пространстве рядом с линиями под напряжением
• Долговременный мониторинг: возможность непрерывной загрузки данных во время процесса записи без прерывания измерений
• Интеллектуальная проверка подключений: функция цифровой верификации правильности подключения токовых и измерительных проводов; индикация ошибок с помощью светодиода на кнопке питания — жёлтый цвет при ошибке, зелёный после исправления
• Беспроводной доступ к данным: просмотр измерений и загруженных данных через Wi-Fi соединение, что минимизирует время нахождения персонала в потенциально опасных средах
• Прочность и надёжность: отсутствие механических элементов, прочный изолированный корпус, разработан для ежедневного полевого использования

Программное обеспечение

• PQ Log: поставляемое в комплекте ПО для быстрого анализа трендов, создания статистических сводок, формирования подробных графиков и таблиц. Позволяет быстро оценить качество электроэнергии на вводе, подстанции или нагрузке в соответствии со стандартом EN50160
• Energy Analyze Plus: приложение для загрузки, анализа и формирования отчётов по каждому измеренному параметру энергопотребления и состояния качества электроэнергии
• Стандарты отчётности: создание отчётов по стандартам EN 50160, IEEE 519, GOST 33073 или экспорт данных в формате PQDIF или NeQual для использования со сторонним ПО
• Настройка и загрузка данных: настройка прибора, загрузка зарегистрированных данных через Wi-Fi, проводное Ethernet-соединение, USB-кабель или непосредственно на USB-флеш-накопитель

Области применения

• Анализ помех: выявление корневых причин сбоев оборудования для последующего устранения и профилактического обслуживания
• Проверка качества обслуживания: валидация качества входящего электропитания на вводе
• Исследования качества электроэнергии: оценка базового качества электроэнергии для проверки совместимости с критическими системами перед установкой
• Исследования нагрузки: проверка пропускной способности электрической системы перед добавлением новых нагрузок
• Оценка энергопотребления и качества: валидация эффективности модернизации оборудования путём количественной оценки энергопотребления, коэффициента мощности и качества электроэнергии до и после внедрения улучшений

Комплектация Fluke 1740 Series (базовая)

• Регистратор качества электроэнергии серии Fluke 1740 (выбранной модификации)
• Набор гибких токовых зондов (в зависимости от модификации)
• Комплект измерительных проводов напряжения (для некоторых модификаций)
• Программное обеспечение PQ Log
• RS232-интерфейсный кабель и адаптер RS232-USB
• 4 чёрных зажима типа «крокодил»
• Набор цветных меток для идентификации фаз WC17XX
• Сумка для переноски
• Сертификат тестирования с измеренными значениями
• Руководство пользователя на английском языке и многоязычное руководство на CD

Примечание: регистраторы качества электроэнергии серии Fluke 1740 предназначены для повседневного анализа и устранения неисправностей в системах распределения электроэнергии в низковольтных и средневольтных сетях. Приборы способны одновременно регистрировать до 500 параметров в течение 85 дней, что позволяет выявлять перемежающиеся и труднообнаруживаемые проблемы качества электроэнергии. Серия предлагает различные варианты, от базовой регистрации стандартных параметров до расширенного анализа гармоник с отображением в реальном времени и длительным временем автономной работы. Поставляемое программное обеспечение PQ Log и Energy Analyze Plus автоматизируют настройку, анализ и формирование отчётов в соответствии с международными стандартами, включая EN 50160, IEEE 519 и GOST 33073. Встроенная функция проверки подключений и возможность беспроводного доступа к данным через Wi-Fi упрощают работу и минимизируют время нахождения персонала в потенциально опасных средах.
