ВАЦ Rohde & Schwarz ZVT диапазон частот от 300 кГц до 20 ГГц
Подробнее
Описание

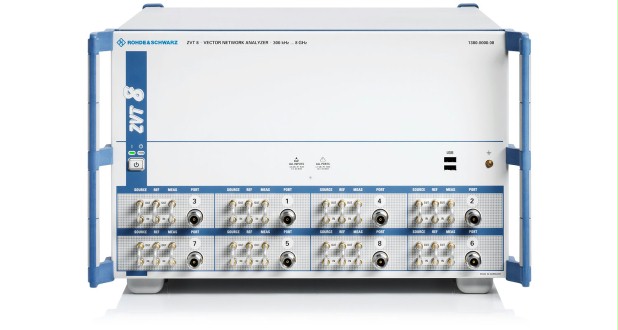

R&S®ZVT8/ZVT20 – первый в мире анализатор электрических цепей в диапазоне до 8/20 ГГц, содержащий до восьми/шести измерительных портов. Каждый порт оснащен рефлектометром, состоящим из КСВН-моста, измерительного и эталонного приемников. Каждая пара рефлектометров оборудована независимым генератором. Таким образом, прибор R&S®ZVT8/ZVT20 обладает превосходными характеристиками анализатора цепей для работы с двухпортовыми и многопортовыми устройствами, независимо от количества измерительных портов. Анализатор обеспечивает выдающиеся рабочие характеристики по критериям стабильности, воспроизводимости, точности, времени измерения, выходного уровня, чувствительности и динамического диапазона.
Характеристики
| Number of test ports | 2 to 8 ( R&S®ZVT8) 2 to 6 ( R&S®ZVT20) |
| Frequency range | 300 kHz to 8 GHz ( R&S®ZVT8) 10 MHz to 20 GHz ( R&S®ZVT20) |
| Measurement time per test point (At 1 MHz IF bandwidth) | <3.5 µs |
| Sampling time per test point (At 5 MHz IF bandwidth (with R&S®ZVA-K17option)) | 430 ns |
| Measurement time (201 test points) | 4.5 ms |
| Data transfer time (201 test points) | |
| Via IEC/IEEE bus | <2.9 ms |
| Via VX11 over 100 Mbit/s LAN | <1.3 ms |
| Via RSIB over 100 Mbit/s LAN | <0.7 ms |
| Switching time | |
| Between channels | <1 ms |
| Between instrument setups | <10 ms |
| Dynamic range at 10 Hz measurement bandwidth, between test ports | 128 dB, typ. 138 dB ( R&S®ZVT8) 120 dB, typ. 133 dB ( R&S®ZVT20) |
| Output power at test port | >13 dBm, typ. 15 dBm |
| Power sweep range | >50 dB, typ. up to 60 dB |
| IF bandwidth | |
| Standard | 1 Hz to 1 MHz |
| With R&S®ZVA-K17option | 5 MHz (10 MHz with restrictions) |
| With R&S®ZVA-K7option | 10 MHz (30 MHz with restrictions) |
| Number of channels, diagrams, traces | >100 each |
| Number of test points per trace | 1 to 60001 |
| Operating system | Windows XP Embedded |
Документы
Rohde and Schwarz ZVT Brochure
871.2 Кб
Описание
| Опции | Описание |
| R&S® ZVAB-B4 | OCXO внутренний опорный генератор |
| R&S® ZVAB-K2 | Функция измерений во временной области |
| R&S® ZVA-K4 | Преобразование частоты |
| R&S® ZVA-K5 | Фазовые измерения параметров смесителя |
| R&S® ZVA-K6 | Истинные дифференциальные измерения |
| R&S® ZVA-K7 | Импульсные измерения |
| R&S® ZVA-K9 | Задержка смесителя без прямого доступа к гетеродины |
| R&S® ZVA-K17 | 5 МГц полоса приемника ПЧ |
| R&S® ZVA-K27 | Встроенные генераторы импульсов |
| R&S® ZVT8-B16.11 | Прямой доступ к Ген/Прм для Порт 1 |
| R&S® ZVT8-B16.12 | Прямой доступ к Ген/Прм для Порт 2 |
| R&S® ZVT8-B16.13 | Прямой доступ к Ген/Прм для Порт 3 |
| R&S® ZVT8-B16.14 | Прямой доступ к Ген/Прм для Порт 4 |
| R&S® ZVT8-B16.15 | Прямой доступ к Ген/Прм для Порт 5 |
| R&S® ZVT8-B16.16 | Прямой доступ к Ген/Прм для Порт 6 |
| R&S® ZVT8-B16.17 | Прямой доступ к Ген/Прм для Порт 7 |
| R&S® ZVT8-B16.18 | Прямой доступ к Ген/Прм для Порт 8 |
| R&S® ZVT8-B63 | Дополнительный Порт 3 |
| R&S® ZVT8-B64 | Дополнительный Порт 4 |
| R&S® ZVT8-B65 | Дополнительный Порт 5 |
| R&S® ZVT8-B66 | Дополнительный Порт 6 |
| R&S® ZVT8-B67 | Дополнительный Порт 7 |
| R&S® ZVT8-B68 | Дополнительный Порт 8 |
| R&S® ZVT20-B11 | Сумматор |
| R&S® ZVT20-B16.11 | Прямой доступ к Ген/Прм для Порт 1 |
| R&S® ZVT20-B16.12 | Прямой доступ к Ген/Прм для Порт 2 |
| R&S® ZVT20-B16.13 | Прямой доступ к Ген/Прм для Порт 3 |
| R&S® ZVT20-B16.14 | Прямой доступ к Ген/Прм для Порт 4 |
| R&S® ZVT20-B16.15 | Прямой доступ к Ген/Прм для Порт 5 |
| R&S® ZVT20-B16.16 | Прямой доступ к Ген/Прм для Порт 6 |
| R&S® ZVT20-B21 | Аттенюатор шаговый источника для Порт 1 |
| R&S® ZVT20-B23 | Аттенюатор шаговый источника для Порт 3 1 |
| R&S® ZVT20-B32 | Аттенюатор шаговый приемника для Порт 2 |
| R&S® ZVT20-B34 | Аттенюатор шаговый приемника для Порт 4 1 |
| R&S® ZVT20-B63 | Дополнительный порт 3 |
| R&S® ZVT20-B64 | Дополнительный порт 4 |
| R&S® ZVT20-B65 | Дополнительный порт 5 |
| R&S® ZVT20-B66 | Дополнительный порт 6 |
Модели
| Модели | Описание |
| R&S® ZVT8 | ВАЦ , 2 - 8 тестовых портов, диапазон частот 300 кГц - 8 ГГц |
| R&S® ZVT20 | ВАЦ , 2 - 6 тестовых портов, диапазон частот 10 МГц - 20 ГГц |
