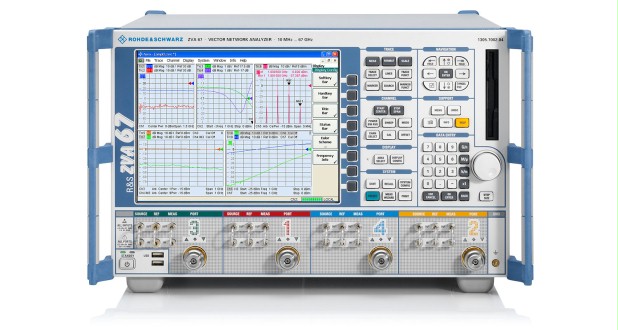

R&S ZVA

Серия R&S®ZVA является идеальным выбором для удовлетворения запросов по измерению в лабораторных условиях и в процессе производства, начиная от измерений фильтров, для которых требуется максимальный динамический диапазон, и заканчивая линейными и нелинейными измерениями на усилителях и смесителях, а также на приемниках и трансиверах.

R&S®ZVA устанавливает ориентиры для наиболее перспективных приложений:

• Первый ВАЦ с четырьмя внутренними источниками с частотой до 67 ГГц для быстрых двухтональных измерений на усилителях и смесителях
• Первый ВАЦ с частотой до 67 ГГц, который генерирует фазово-когерентные сигналы
• Первый ВАЦ с полосой ПЧ с частотой до 30 МГц для импульсных измерений на усилителях и смесителях с частотой до 110 ГГц

Концепция прибора

R&S®ZVA содержит один источник для каждой пары портов. Кроме того, для R&S®ZVA24 и R&S®ZVA40 доступны четыре модели источников. R&S®ZVA67 содержит один источник для каждого порта. Наличие специального коммутатора допускает параллельный вывод сигналов, то есть сигналы могут выводиться на ИУ через все порты одновременно. Кроме того, дополнительно предоставляется прямой доступ к генератору и приемнику. Эта концепция обеспечивает множество преимуществ по скорости измерения и функциональным возможностям.

Указанные выше конструктивные особенности делают R&S®ZVA анализатором с беспрецедентной производительностью и функциональными возможностями, особенно для 4-портовой модели. Некоторые отличительные моменты:

• Использование второго источника в качестве гетеродина для быстрых измерений параметров смесителя
• Генерация двухтонального сигнала с частотной разверткой для быстрых интермодуляционных измерений по частоте или мощности
• Точные дифференциальные измерения на симметричных ИУ
• Параллельный вывод сигналов и измерение на портах с целью одновременного измерения параметров как минимум двух ИУ.
• Прямой доступ к генератору/приемнику (опция), допускающий, например:
  • Включение предусилителей в тракты генераторов
  • Включение аттенюаторов в тракты приемников
  • Подключение внешних схем измерения, например, усилителей мощности или использование анализатора в качестве многоканального приемника, например, для измерения параметров антенн

Особенности:

• Линейные и нелинейные измерения параметров усилителя и смесителя
• Измерения коэффициента шума
• Измерения профиля импульса с разрешением 12,5 нс
• Точные дифференциальные измерения для надежного определения характеристик активных устройств с симметричными портами
• Высокая выходная мощность типа > 18 дБмВт
• Широкий динамический диапазон типа > 140 дБ
• Высокая скорость измерения на уровне < 3,5 мкс для одной контрольной точки
• Широкая полоса ПЧ: 1/5/30 МГц
• Универсальные технологии калибровки: TOSM, TRL/LRL, TOM, TRM, TNA, UOSM
• Автоматические модули калибровки
• Измерения фазы и группового времени задержки на смесителях с доступом или без доступа к гетеродину
• Диапазон частот: от 300 кГц до 8 ГГц (R&S®ZVA8), от 10 МГц до 24/40/50/67/110 ГГц (R&S®ZVA24/40/50/67/110)

Высокая производительность измерения

• Малое время измерения благодаря быстрым синтезаторам, широким полосам ПЧ и широкому динамическому диапазону

Эргономичный пользовательский интерфейс

• Больше 100 кривых и каналов
• Мастер измерений для простой настройки многопортовых и симметричных измерений

• Универсальные технологии калибровки для испытательных приспособлений, а также для коаксиальных приложений и приложений на полупроводниковых пластинах
• Автоматическая калибровка с помощью модуля калибровки

Быстрые и надежные измерения на многопортовых и симметричных компонентах

• Виртуальный и реальный дифференциальный режим для линейного и нелинейного тестирования дифференциальных компонентов

Линейные и нелинейные измерения параметров усилителя и смесителя

• Одновременное измерение коэффициента шума и S-параметров
• Широкий диапазон развертки по мощности для анализа слабых и интенсивных сигналов в режиме непрерывной развертки
• Второй внутренний источник для быстрых измерений S22, IMD и параметров смесителя
• Оценка фазы и группового времени задержки в рамках измерения потерь на преобразование на смесителях и преобразователях с доступом или без доступа к гетеродину
• Измерение потерь в преобразователях с количеством стадий преобразования до трех
• Интермодуляционные измерения на смесителях

Опции для повышения гибкости, увеличения мощности и расширения динамического диапазона

• Прямой доступ к генераторам и приемникам для получения выходной мощности на уровне 30 дБмВт и динамического диапазона шириной 150 дБ
• Временная область с линейным прогнозированием для повышенного разрешения

• Простая настройка измерений профиля импульса с разрешением по времени на уровне 12,5 нс и полосой измерения до 30 МГц

Измерения на активных устройствах стали проще

• Модуль расширения для R&S®ZVA со встроенными сумматором, импульсными модуляторами и фильтрами гармоник
