Описание

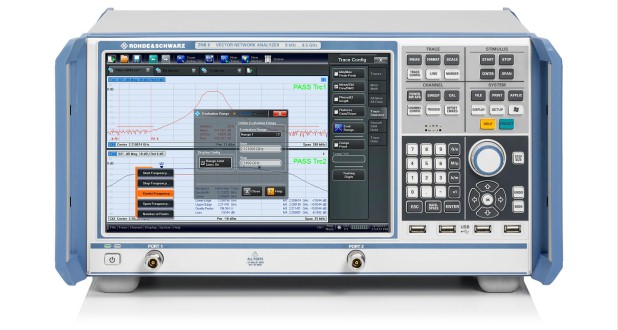

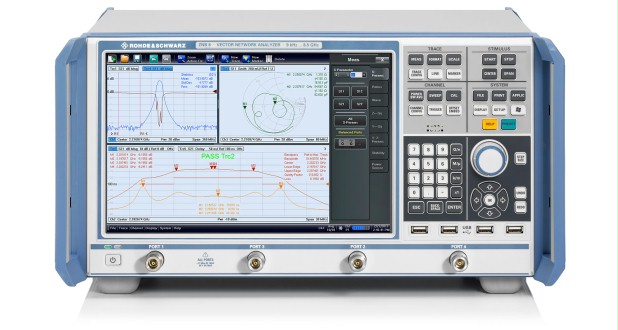

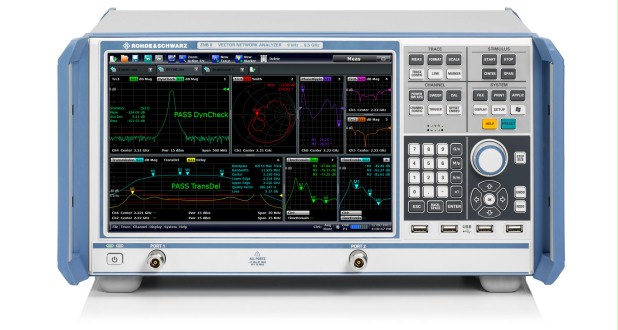

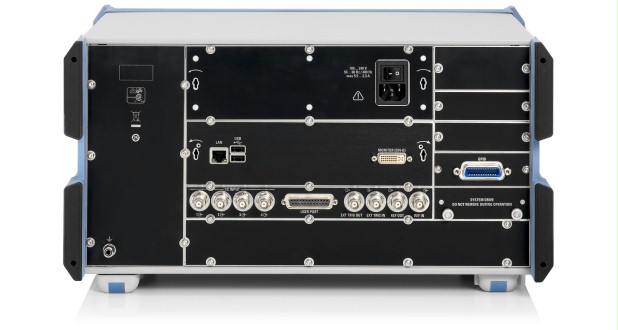

Более 60 лет опыта в области векторного анализа цепей приносят результаты: компания Rohde & Schwarz устанавливает новые стандарты с семейством векторных анализаторов цепей R&S®ZNB. Эти анализаторы отличаются высокой скоростью измерения, превосходной точностью и исключительным удобством эксплуатации.
Ключевые факты
- Диапазон частот: от 9 кГц до 40 ГГц
- Широкий динамический диапазон до 140 дБ
- Малое время развертки, например 4 мс для 401 точки
- Высокая температурная стабильность на типичном уровне 0,01 дБ/°C
- Широкий диапазон развертки по мощности (98 дБ)
- Широкая полоса ПЧ от 1 Гц до 10 МГц
- Ручная и автоматическая калибровка
- Большой экран высокого разрешения с диагональю 12,1 дюйма
- Пользовательский интерфейс с сенсорным экраном
- Два или четыре порта
- Четырехпортовая модель с двумя независимыми генераторами
- Расширение до 48 портов с использованием матричных коммутаторов
Особенности и преимущества
Соответствие самым строгим стандартам
- Широкий динамический диапазон от 9 кГц для быстрых измерений на ИУ с ВЧ-блокировкой
- Превосходные исходные данные для высокой базовой точности
- Высокая температурная стабильность для больших интервалов калибровки
- Быстродействующие синтезаторы для высокой скорости измерения
- Двухпортовая модель R&S®ZNB40 поставляется в двух версиях
Удобное определение характеристик активных и пассивных ВЧ-компонентов
- Быстрое встраивание/исключение цепей для согласования импедансов с помощью виртуальных цепей
- S-параметры смешанного режима для сбалансированного определения характеристик ИУ
- Переопределенные S-параметры для гибкой настройки схемы измерения
- Расширенные функции анализа для эффективного анализа кривых
- Измерения усилителей с широким диапазоном развертки по мощности и ступенчатыми аттенюаторами приемников
- Анализ во временной области для измерения расстояния до места повреждения и настройки фильтров
- Измерения параметров преобразования частоты на смесителях и усилителях — быстрые и простые с двумя независимыми встроенными генераторами
Простая калибровка (ручная или автоматическая)
- Метод калибровки, подходящий для любой испытательной системы
- TSM (перемычка, КЗ, СН) — полная калибровка всего за пять шагов
- Модули автоматической калибровки с количеством портов до 24
Анализ цепей стал проще
- Простая и понятная структура меню для эффективной эксплуатации
- Оптимальная настройка изображения для любой измерительной задачи
Высокая пропускная способность для нужд производства
- Малое время измерения
- Высокая скорость измерения благодаря широкому динамическому диапазону и оптимальной полосе ПЧ
- Сегментированная развертка специально для испытуемого устройства
- Быстрое переключение между настройками прибора
- Интерфейс ввода-вывода обработчика для управления внешними обработчиками фрагментов
- Интерфейс GPIB c двунаправленной передачей данных экономит время на производстве
Измерения с количеством портов до 48
- Увеличение количества портов с помощью матричных коммутаторов
- GPIO-интерфейс входного ВЧ-каскада для прямого управления модулями входного каскада
- Простая настройка нажатием одной кнопки
- Быстрые измерения и превосходные ВЧ-характеристики
- Матричные решения для любого применения
Выгодная инвестиция
- Готовность к будущему
- Обновление испытательных систем без перезаписи системного программного обеспечения
- Анализатор, который общается на языке пользователя
Характеристики
| Impedance | 50 Ω | ||
| Test port connector | R&S®ZNB4 | N female | |
| R&S®ZNB8 | N female | ||
| R&S®ZNB20 | 3.5 mm, male, ruggedized | ||
| R&S®ZNB40 | 2.92 mm, male, ruggedized | ||
| Number of test ports | R&S®ZNB4 | 2 or 4 | |
| R&S®ZNB8 | 2 or 4 | ||
| R&S®ZNB20 | 2 or 4 | ||
| R&S®ZNB40 | 2 or 4 | ||
| Frequency range | R&S®ZNB4 | 9 kHz to 4.5 GHz | |
| R&S®ZNB8 | 9 kHz to 8.5 GHz | ||
| R&S®ZNB20 | 100 kHz to 20 GHz | ||
| R&S®ZNB40 model .72 | 10 MHz to 40 GHz | ||
| R&S®ZNB40 models .82 and .84 | 100 kHz to 40 GHz | ||
| Static frequency accuracy | (time since last adjustment × aging rate) + temperature drift + calibration accuracy | ||
| Aging per year | standard | ±1 × 10–6 | |
| with R&S®ZNB-B4 precision frequency reference option | ±1 × 10–7 | ||
| Temperature drift (+5 °C to +40 °C) | standard | ±1 × 10–6 | |
| with R&S®ZNB-B4 precision frequency reference option | ±1 × 10–8 | ||
| Achievable initial calibration accuracy | standard | ±5 × 10–7 | |
| with R&S®ZNB-B4 precision frequency reference option | ±5 × 10–8 | ||
| Frequency resolution | 1 Hz | ||
| Number of measurement points | per trace | 1 to 100 001 | |
| Measurement bandwidth | 1/1.5/2/3/5/7 steps | ||
| without optional increased bandwidth | 1 Hz to 1 MHz | ||
| with optional increased bandwidth | 1 Hz to 10 MHz | ||
| Parameter | Frequency range | Specification | Typical |
|
Dynamic range of the R&S®ZNB4 and the R&S®ZNB8 (without options) |
9 kHz to 100 kHz | ≥ 100 dB | 122 dB |
| 100 kHz to 50 MHz | ≥ 120 dB | 138 dB | |
| 50 MHz to 4 GHz | ≥ 130 dB | 140 dB | |
| 4 GHz to 7 GHz | ≥ 125 dB | 138 dB | |
| 7 GHz to 8.5 GHz | ≥ 120 dB | 130 dB | |
| Dynamic range of the R&S®ZNB20 | 100 kHz to 1 MHz | ≥ 100 dB | 110 dB |
| 1 MHz to 10 MHz | ≥ 110 dB | 120 dB | |
| 10 MHz to 100 MHz | ≥ 115 dB | 125 dB | |
| 100 MHz to 6 GHz | ≥ 125 dB | 135 dB | |
| 6 GHz to 20 GHz | ≥ 120 dB | 130 dB | |
| Dynamic range of the R&S®ZNB40 model .72 | 10 MHz to 50 MHz | ≥ 90 dB | 105 dB |
| 50 MHz to 100 MHz | ≥ 115 dB | 125 dB | |
| 100 MHz to 500 MHz | ≥ 120 dB | 130 dB | |
| 500 MHz to 20 GHz | ≥ 125 dB | 135 dB | |
| 20 GHz to 30 GHz | ≥ 115 dB | 125 dB | |
| 30 GHz to 40 GHz | ≥ 110 dB | 120 dB | |
| Dynamic range of the R&S®ZNB40 models .82 and .84 | 100 kHz to 1 MHz | ≥ 105 dB | 120 dB |
| 1 MHz to 10 MHz | ≥ 110 dB | 130 dB | |
| 10 MHz to 5 GHz | ≥ 120 dB | 135 dB | |
| 5 GHz to 10 GHz | ≥ 115 dB | 125 dB | |
| 10 GHz to 30 GHz | ≥ 110 dB | 120 dB | |
| 30 GHz to 35 GHz | ≥ 105 dB | 115 dB | |
| 35 GHz to 38 GHz | ≥ 100 dB | 105 dB | |
| 38 GHz to 40 GHz | ≥ 95 dB | 100 dB | |
Документы
Описание
| Опции | Описание |
| R&S® ZNB4-B22 | Расширенный диапазон мощности источника для 2-х портового R&S®ZNB4 |
| R&S® ZNB4-B24 | Расширение диапазона мощности для Four-Port R&S®ZNB4 |
| R&S® ZNB8-B22 | Расширенный диапазон мощности источника для 2-х портового R&S®ZNB8 |
| R&S® ZNB8-B24 | Расширение диапазона мощности для 4-х портового R&S®ZNB8 |
| R&S® ZNB20-B22 | Расширенный диапазон мощности источника для 2-х портового R&S®ZNB20 |
| R&S® ZNB20-B24 | Расширение диапазона мощности для 4-х портового R&S®ZNB20 |
| R&S® ZNB40-B22 | Расширенный диапазон мощности источника для 2-х портового R&S®ZNB40 |
| R&S® ZNB40-B24 | Расширение диапазона мощности для 4-х портового R&S®ZNB40 |
| R&S® ZNB4-B31 | Шаговый аттенюатор приемника, порт 1, для R&S®ZNB4 |
| R&S® ZNB4-B32 | Шаговый аттенюатор приемника, порт 2, для R&S®ZNB4 |
| R&S® ZNB4-B33 | Шаговый аттенюатор, порт 3, для R&S®ZNB4 |
| R&S® ZNB4-B34 | Шаговый аттенюатор, порт 4, для R&S®ZNB4 |
| R&S® ZNB8-B31 | Шаговый аттенюатор приемника, порт 1, для R&S®ZNB8 |
| R&S® ZNB8-B32 | Шаговый аттенюатор приемника, порт 2, для R&S®ZNB8 |
| R&S® ZNB8-B33 | Шаговый аттенюатор, порт 3, для R&S®ZNB8 |
| R&S® ZNB8-B34 | Шаговый аттенюатор, порт 4, для R&S®ZNB8 |
| R&S® ZNB4-B52 | Расширенный динамический диапазон для 2-х-портовый R&S®ZNB4 |
| R&S® ZNB4-B54 | Расширенный динамический диапазон for 4-х портовый R&S®ZNB4 |
| R&S® ZNB8-B52 | Расширенный динамический диапазон for 2-х-портовый R&S®ZNB8 |
| R&S® ZNB8-B54 | Расширенный динамический диапазон for 4-х портовый R&S®ZNB8 |
| R&S® ZNB-B1 | Инжектор питания для R&S®ZNB4 и R&S®ZNB8 с двумя тестовыми портами |
| R&S® ZNB-B2 | Второй встроенный генератор для 4-х портового R&S®ZNB4 и 4-х портового R&S®ZNB8 |
| R&S® ZNB20-B2 | Второй встроенный генератор для 4-х портового R&S®ZNB20 |
| R&S® ZNB40-B2 | Второй встроенный генератор для 4-х портового R&S®ZNB40 |
| R&S® ZNB-B4 | Прецизионный внутренний генератор опорной частоты (OCXO) |
| R&S® ZNB-B10 | GPIB интерфейс |
| R&S® ZNB-B12 | Управление устройством |
| R&S® ZN-B14 | Handler I/O |
| R&S® ZNB-B19.02 | Съемный жесткий диск, 32 бит |
| R&S® ZNB-B19.07 | Съемный жесткий диск, 64 бит |
| R&S® ZNB-B19.10 | Дополнительный съемный жесткий диск, 64 бит LPW11 |
| R&S® ZNB-B81 | DC-вход |
| R&S® ZNB-K2 | Функция измерений во временной области |
| R&S® ZNB-K20 | Расширенная функция измерений во временной области |
| R&S® ZNB-K4 | Преобразование частоты |
| R&S® ZNB-K14 | Интермодуляционные измерения |
| R&S® ZNB-K17 | 10 МГц полоса ПЧ приемника |
| R&S® ZNB-K19 | 1 МГц частотное разрешение |
| R&S® ZZA-KN5 | Набор для монтажа в стойку 19" |
| R&S® ZN-B121 | Кабель прямого управления |
| R&S® ZNB-B1.02 | Инжектор питания для R&S®ZNB4 и R&S®ZNB8 с двумя тестовыми портами |
Модели
| Модели | Описание |
| ZNB4 (2 порта) | Векторный анализатор цепей, 2 порта, 4,5 ГГц, N (розетка) (новое поколение) |
| ZNB4 (4 порта) | Векторный анализатор цепей, 4 порта, 4,5 ГГц, N (розетка) (новое поколение) |
| ZNB8 (2 порта) | Векторный анализатор цепей, 2 порта, 8,5 ГГц, N (розетка) (новое поколение) |
| ZNB8 (4 порта) | Векторный анализатор цепей, 4 порта, 8,5 ГГц, N (розетка) (новое поколение) |
| ZNB20 (2 порта) | Векторный анализатор цепей, 2 порта, 20 ГГц, 3,5 мм (вилка) (новое поколение) |
| ZNB20 (4 порта) | Векторный анализатор цепей, 4 порта, 20 ГГц, 3,5 мм (вилка) (новое поколение) |
| ZNB4 (2 порта) | Векторный анализатор цепей, 2 порта, 4,5 ГГц, N (розетка) |
| ZNB4 (4 порта) | Векторный анализатор цепей, 4 порта, 4,5 ГГц, N (розетка) |
| ZNB8 (2 порта) | Векторный анализатор цепей, 2 порта, 8,5 ГГц, N (розетка) |
| ZNB8 (4 порта) | Векторный анализатор цепей, 4 порта, 8,5 ГГц, N (розетка) |
| ZNB20 (2 порта) | Векторный анализатор цепей, 2 порта, 20 ГГц, 3,5 мм (вилка) |
| ZNB20 (4 порта) | Векторный анализатор цепей, 4 порта, 20 ГГц, 3,5 мм (вилка) |
| ZNB40 (2 порта) | Векторный анализатор цепей, 2 порта, 40 ГГц, 2,92 мм (вилка) |
| ZNB40 (4 порта) | Векторный анализатор цепей, 4 порта, 40 ГГц, 2,92 мм (вилка) |
