Векторные анализаторы цепей с шиной USB серии Keysight Streamline P502xA с диапазоном частот от 9 кГц до 53 ГГц
Подробнее
Описание

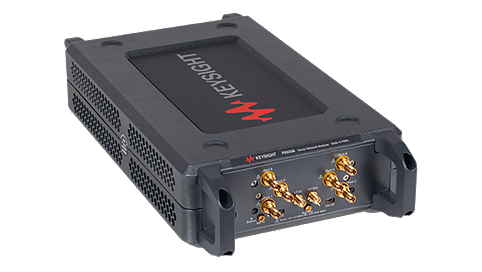

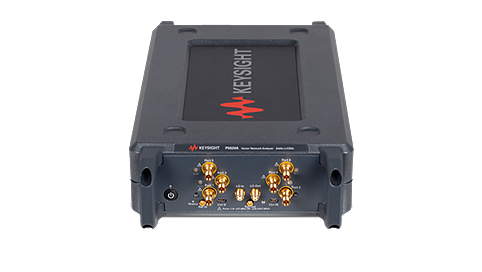

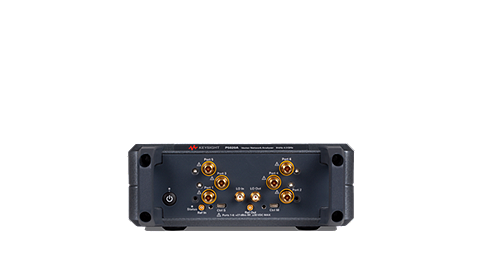

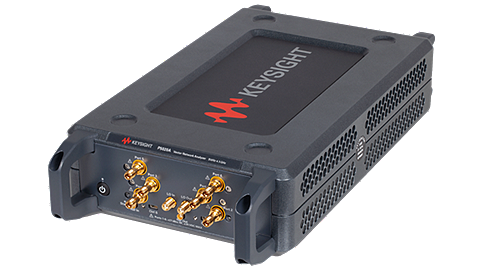

P502xA - полноценные векторные анализаторы цепей с шиной USB, не имеющие дисплея и традиционной передней панели. Компактный недорогой прибор с диапазоном частот до 53 ГГц, позволяющий значительно уменьшить габаритные размеры измерительной системы.
- Модели с диапазоном частот от 9 кГц до 20 ГГц и от 100 кГц до 53 ГГц (P50xxA)
- Наилучшие рабочие характеристики векторных анализаторов цепей (ВАЦ) с шиной USB: быстродействие, динамический диапазон, низкий уровень зашумленности графика и стабильность
- Возможность увеличения количества измерительных портов путём соединения двух ВАЦ с шиной USB в один
- Те же методы измерений и калибровки, что используются в векторных анализаторах цепей серии PNA
- Совместимость с модулями электронной калибровки (ECal)
- Экономичность: цена намного ниже, чем у аналогичных устройств, предлагаемых конкурентами
- Единый графический интерфейс пользователя и команды программирования SCPI, как у анализаторов цепей серии PNA
Основные свойства и преимущества
- Диапазон частоты от 100 кГц до 53 ГГц
- Имеется вариант второго источника (Вар. 402)
- Гибкий, высокопроизводительный компактный VNA
- Выбор из широкого спектра измерительных приложений, чтобы получить более глубокое представление о вашем тесте RF
- Тот же интуитивно понятный графический интерфейс, что и у высокопроизводительных PNA от Keysight
- Быстрая калибровка с поддержкой всех модулей электронной калибровки (ECal) Keysight
Доступные типы измерений включают в себя:
- S-параметры и абсолютная мощность на портах
- Компрессия усиления
- Измерений S-параметров в импульсе
- Анализ спектра
- Автоматический учет измерительной оснастки
- Коэффициент шума
- Векторные и скалярные измерения преобразователей частоты с коррекцией погрешностей и влияния побочных продуктов смешения
Характеристики
| P502xA | |
| Диапазон частот | от 9 кГц до 20 ГГц и от 100 кГц до 53 ГГц |
| Измерительные порты | 4 или 6 |
| Динамический диапазон |
115/136 дБ на частоте 6,5 ГГц, 114/136 дБ на частоте 9 ГГц, 110/125 дБ на частоте 20 ГГц (полоса ПЧ = 10 Гц) |
| Уровень собственных шумов | -108/-130 дБм на частоте 3 ГГц, полоса ПЧ = 10 Гц |
| Максимальная мощность | +7/+10 дБм на частоте 3 ГГц |
| Уровень зашумленности графика | < 0,003/0,0015 дБ (СКЗ) (полоса ПЧ = 1 кГц) |
| Температурная нестабильность | ±0,005 дБ/°C до 4,5 ГГц |
| Скорость измерения | 24 мс (201 точка, полная 2-портовая калибровка, полоса ПЧ = 100 кГц) |
| Макс. число точек измерения | 100 001 (ПК с 64-разрядной ОС) |
| Габаритные размеры (В х Ш х Г) | 48 х 176 х 333 мм |
| Масса | 1,9 кг |
Документы
Описание
| Опции | Описание |
| P50xxA-400 | 4 порта, 1 источник |
| P50xxA-402 | 4 порта, 2 источника |
| P50xxA-600 | 6 портов, 1 источник |
| P50xxA-021 | Добавление внутреннего импульсного модулятора к внутреннему источнику анализатора |
| P50xxA-022 | Добавление внутреннего импульсного модулятора к второму внутреннему источнику сигналов |
| S97007A | Автоматическое исключение влияния оснастки |
| S97010A | Анализ во временной области |
| S97082A | Измерения скалярных параметров смесителей/преобразователей частоты |
| S97551A | Многопортовые калиброванные измерения |
| S97083A | Измерение векторных и скалярных параметров смесителей/ преобразователей частоты |
| S97025A | Базовые измерения параметров радиоимпульсов |
| S97029A | Измерения коэффициента шума с векторной коррекцией |
| S97084A | Измерения параметров смесителей/преобразователей частоты со встроенным гетеродином |
| S97086A | Измерения компрессии усиления |
| S97090A | Многоканальный анализ спектра |
Модели
| Модели | Описание |
| P5020A | Векторный анализатор цепей с шиной USB, от 9 кГц до 4,5 ГГц, 4/6 портов |
| P5021A | Векторный анализатор цепей с шиной USB, от 9 кГц до 6,5 ГГц, 4/6 портов |
| P5022A | Векторный анализатор цепей с шиной USB, от 9 кГц до 9 ГГц, 4/6 портов |
| P5023A | Векторный анализатор цепей с шиной USB, от 9 кГц до 14 ГГц, 4/6 портов |
| P5024A | Векторный анализатор цепей с шиной USB, от 9 кГц до 20 ГГц, 4/6 портов |
| P5025A | Векторный анализатор цепей с шиной USB, от 100 кГц до 26,5 ГГц, 4 порта |
| P5026A | Векторный анализатор цепей с шиной USB, от 100 кГц до 32 ГГц, 4 порта |
| P5027A | Векторный анализатор цепей с шиной USB, от 100 кГц до 44 ГГц, 4 порта |
| P5028A | Векторный анализатор цепей с шиной USB, от 100 кГц до 53 ГГц, 4 порта |
