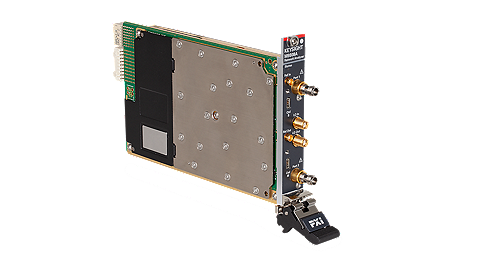

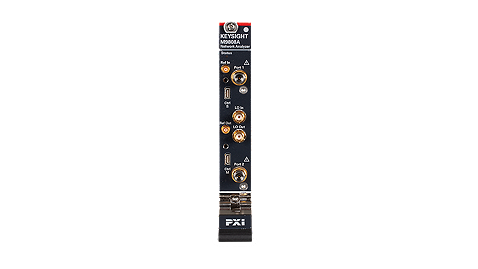

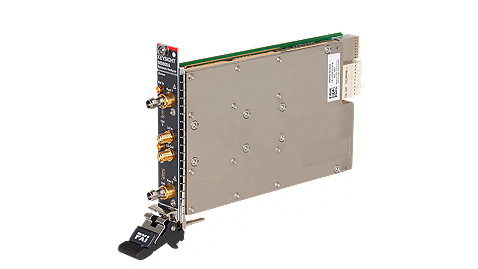

Векторные анализаторы цепей (ВАЦ) серии M980xA обладают функциональными возможностями, необходимыми для тестирования пассивных крмпонентов, усилителей, смесителей или преобразователей частоты. Они обеспечивают лучшие среди ВАЦ в формате PXIe характеристики, такие как динамический диапазон, скорость измерений, уровень зашумленности графика и стабильность характеристик при изменении температуры. Каждый модуль представляет собой полностью независимый ВАЦ, имеющий 2, 4 или 6 портов и работающий в диапазоне частот до 53 ГГц. Посредством каскадного включения ряда модулей, установленных в одном шасси, можно легко сконфигурировать многопортовый ВАЦ, имеющий до 50 измерительных портов, для многопортовых измерений. Все измерительные порты работают полностью синхронно, поэтому измерения на всех портах могут проводиться одновременно с применением многопортовой коррекции ошибок.
| Характеристика | Значение |
| Диапазон частот |
От 9 кГц до 4,5; 6,5; 9; 14; 20 ГГц от 100 кГц до 26,5; 32; 44 и 53 ГГц |
| Количество встроенных портов | 2, 4 или 6; N портов при использовании нескольких модулей |
| Динамический диапазон |
136 дБ (на частоте 9 ГГц) 125 дБ (на частоте 20 ГГц) |
| Уровень собственных шумов | -130 дБм на частоте 3 ГГц, полоса ПЧ = 10 Гц |
| Максимальная мощность | +10 дБм на частоте 3 ГГц |
| Уровень зашумленности графика | 0,0015 дБ (СКЗ) (полоса ПЧ = 1 кГц) |
| Температурная нестабильность |
±0,005 дБ/°C (на частоте 4,5 ГГц) ±0,020 дБ/°C (на частоте 26 ГГц) |
| Скорость свипирования | От 18 до 33 мс, 401 точка |
| Скорость измерения | 21,1 мс (201 точка, полная 6-портовая калибровка, полоса ПЧ = 1 МГц) |
| Число точек измерения | от 11 до 100 001 |
| Формат | PXIe, 1 или 2 слота |
| Совместимость со слотами шасси | PXIe, PXIe Hybrid |
| Опции | Описание |
| M980xA-021 | Добавление внутреннего импульсного модулятора к внутреннему источнику анализатора |
| M980xA-090 | Добавление оборудования для многоканального анализа спектра |
| M980xA-022 | Добавление внутреннего импульсного модулятора к второму внутреннему источнику сигналов |
| M980xA-200 | 2 порта (опция измерительного блока) |
| M980xA-400 | 4 порта (опция измерительного блока) |
| M980xA-600 | 6 портов (опция измерительного блока) |
| S95007A | Автоматическое исключение влияния оснастки |
| S95010A | Анализ во временной области |
| S95025A | Базовые измерения параметров радиоимпульсов (требуется опция 021) |
| S95029A | Измерения коэффициента шума с векторной коррекцией (используются стандартные приёмники) |
| S95082A | Измерения скалярных параметров смесителей/преобразователей частоты |
| S95083A | Измерение векторных и скалярных параметров смесителей/ преобразователей частоты |
| S95084A | Измерения параметров смесителей/преобразователей частоты со встроенным гетеродином |
| S95086A | Измерения компрессии усиления |
| S95090A | Многоканальный анализ спектра (требуется опция 090) |
| S95551A | Многопортовые калиброванные измерения (с несколькими модулями) |
| S94701A | Эксперт по автоматизированным измерениям (AMX) |
| S94702A | Эксперт по автоматизированным измерениям (AMX) |
| KS8400A | Эксперт по автоматизированным измерениям (AMX) |
| Модели | Описание |
| M9800A | Векторный анализатор цепей в формате PXIe, от 9 кГц до 4,5 ГГц, 2/4/6-портовый |
| M9801A | Векторный анализатор цепей в формате PXIe, от 9 кГц до 6,5 ГГц, 2/4/6-портовый |
| M9802A | Векторный анализатор цепей в формате PXIe, от 9 кГц до 9 ГГц, 2/4/6-портовый |
| M9803A | Векторный анализатор цепей в формате PXIe, от 9 кГц до 14 ГГц, 2/4/6-портовый |
| M9804A | Векторный анализатор цепей в формате PXIe, от 9 кГц до 20 ГГц, 2/4/6-портовый |
| M9805A | Векторный анализатор цепей в формате PXIe, от 100 кГц до 26,5 ГГц, 2-портовый |
| M9806A | Векторный анализатор цепей в формате PXIe, от 100 кГц до 32 ГГц, 2-портовый |
| M9807A | Векторный анализатор цепей в формате PXIe, от 100 кГц до 44 ГГц, 2-портовый |
| M9808A | Векторный анализатор цепей в формате PXIe, от 100 кГц до 53 ГГц, 2-портовый |
