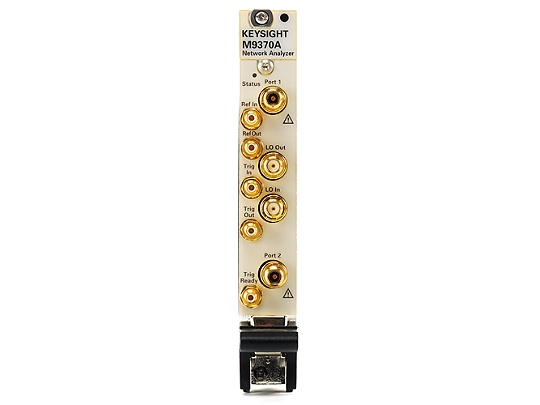

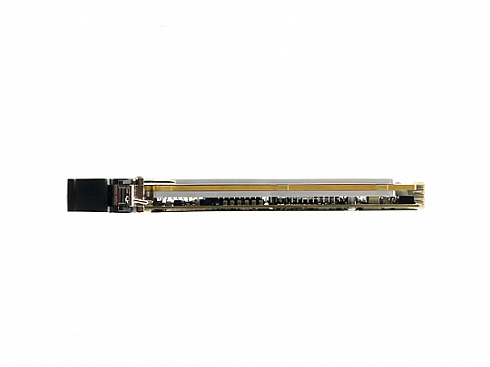

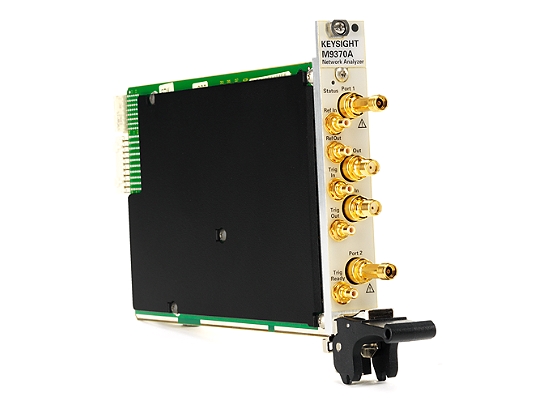

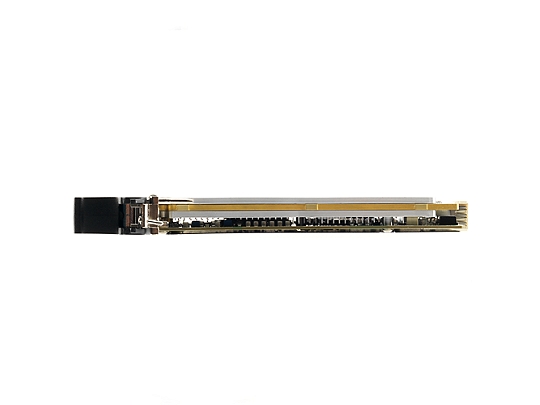

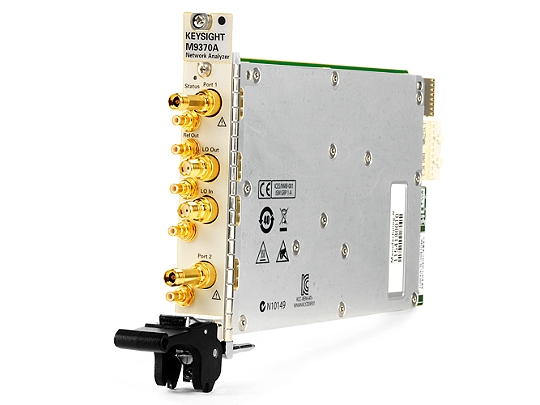

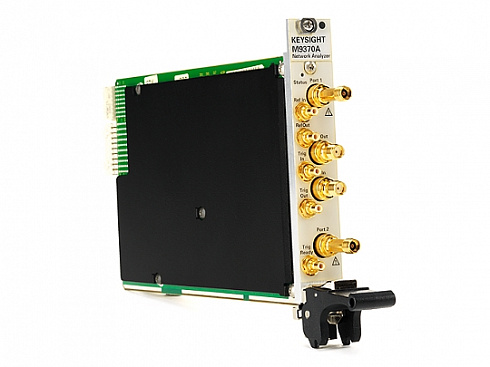

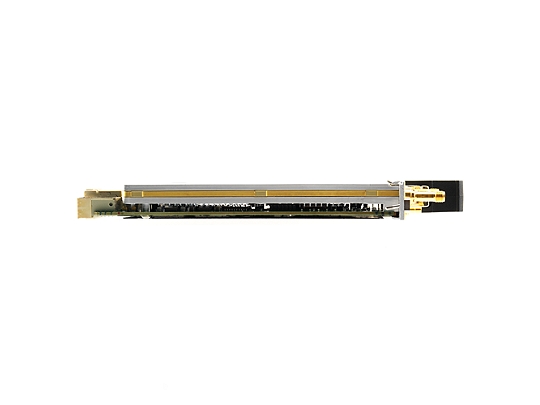

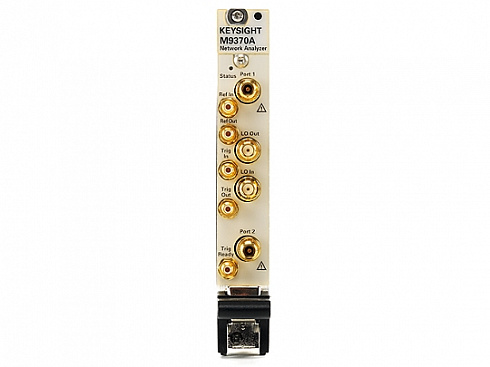

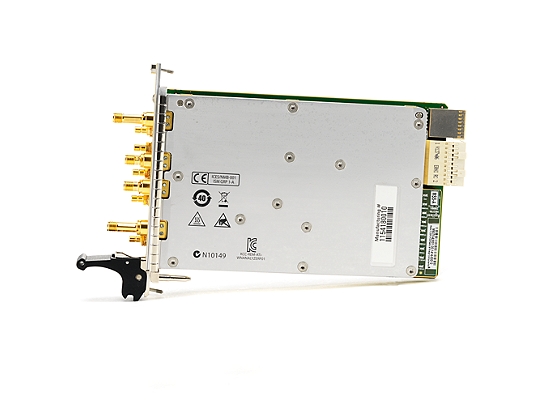

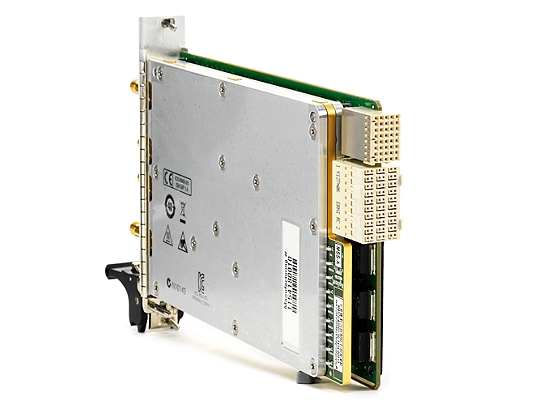

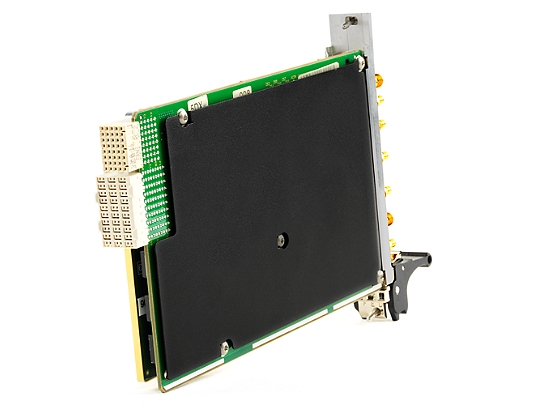

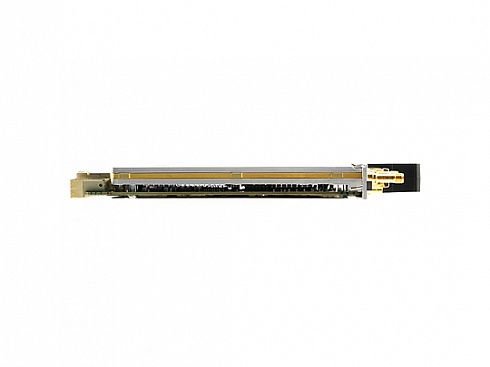

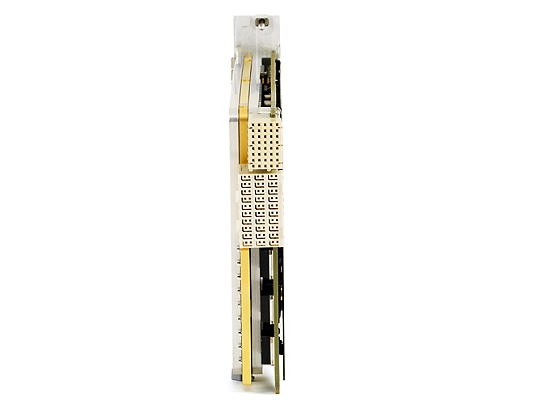

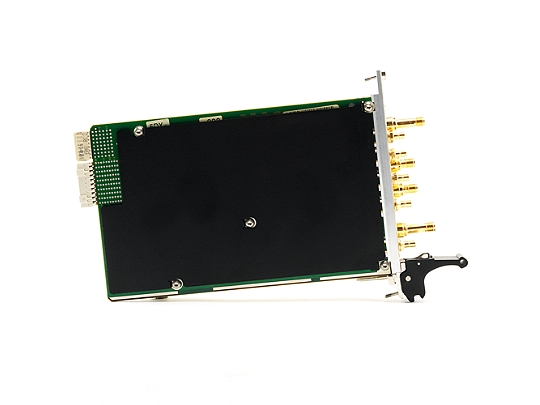

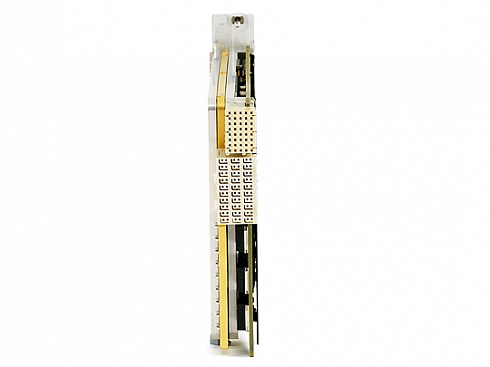

Серия векторных анализаторов цепей в формате PXIe Keysight M937xA - M9370A, M9371A, M9372A, M9373A, M9374A, M9375A с диапазоном частот от 300 кГц до 26,5 ГГц
Подробнее
Описание
Анализаторы цепей Keysight M937xA выполняют быстрые и точные измерения и снижают стоимость тестирования за счет одновременного определения характеристик двух- или многопортовых устройств на одном шасси PXI.
Особенности:
Характеристики
| Характеристика | Значение |
| Максимальная частота | 26,5 ГГц |
| Динамический диапазон | 115 дБ |
| Выходная мощность | 7 дБм |
| Зашумленность графика | 0,003 дБ СКЗ |
| Количество встроенных портов | 2 порта |
| Минимальный уровень шумов | –108 дБм |
| Максимальная скорость (201 точка, 1 развертка) | 6 мс |
| Приложения | - |
| Компоненты | Кабели |
| Антенны | |
| Смесители/Преобразователи частоты | |
| Фильтры/Дуплексеры | |
| Соединители | |
| Duplexers | |
| Isolators | |
| Модульные | Да |
Документы
Описание
| Опции | Описание |
| M9370A-007 | Автоматическая компенсация фикстуры |
| M9370A-009 | Режим отсройки частоты и измерений смесителей (скалярная калибровка) |
| M9370A-010 | Функция измерений во временной области |
| M9370A-1A7 | Калибровка + отчет о погрешностях |
| M9370A-2CD | Добавление CD для PXI VNA прикладное ПО и I/O библиотека |
| M9370A-551 | N портовая калибровка измерений |
| M9370A-A6J | Калибровка в соответствии ANSI Z540-1-1994 |
| M9370A-UK6 | Коммерческая калибровка с тестовыми данными |
| M9370AU-007 | Автоматическая компенсация фикстуры |
| M9370AU-009 | Режим отсройки частоты и измерений смесителей (скалярная калибровка) |
| M9370AU-010 | Функция измерений во временной области |
| M9370AU-551 | N портовая калибровка измерений |
| M9370AU-706 | 300 кГц - 6.5 ГГц опция |
| M9370AU-709 | 300 кГц - 9 ГГц опция |
| M9370AU-714 | 300 кГц - 14 ГГц опция |
| M9370AU-720 | 300 кГц - 20 ГГц опция |
| M9370AU-726 | 300 кГц - 26.5 ГГц опция |
| R-50C-011-10 | План калибровки Keysight - 10 лет |
| R-50C-011-3 | План калибровки Keysight - 3 года |
| R-50C-011-5 | План калибровки Keysight - 5 лет |
| R-50C-011-7 | План калибровки Keysight - 7 лет |
| R-50C-016-3 | Keysight калибровка и отчет о погрешностях - 3 года |
| R-50C-016-5 | Keysight калибровка и отчет о погрешностях - 5 лет |
| R-50C-066-3 | Российская метрологическая поверка - три года |
| R-50C-066-5 | Российская метрологическая поверка - пять лет |
| R-51B-001-10C | Гарантийный план - Keysight - 10 лет |
| R-51B-001-3C | Гарантийный план - Keysight - 3 года |
| R-51B-001-5C | Гарантийный план - Keysight - 5 лет |
| R-51B-001-7C | Гарантийный план - Keysight - 7 лет |
| Y1242A | Кабельные перемычки для многопортовых конфигураций векторных анализаторов цепей в формате PXI M937xA |
Модели
| Модели | Описание |
| M9370A | Векторный анализатор цепей в формате PXIe, от 300 кГц до 4 ГГц |
| M9371A | Векторный анализатор цепей в формате PXIe, от 300 кГц до 6,5 ГГц |
| M9372A | Векторный анализатор цепей в формате PXIe, от 300 кГц до 9 ГГц |
| M9373A | Векторный анализатор цепей в формате PXIe, от 300 кГц до 14 ГГц |
| M9374A | Векторный анализатор цепей в формате PXIe, от 300 кГц до 20 ГГц |
| M9375A | Векторный анализатор цепей в формате PXIe, от 300 кГц до 26,5 ГГц |
