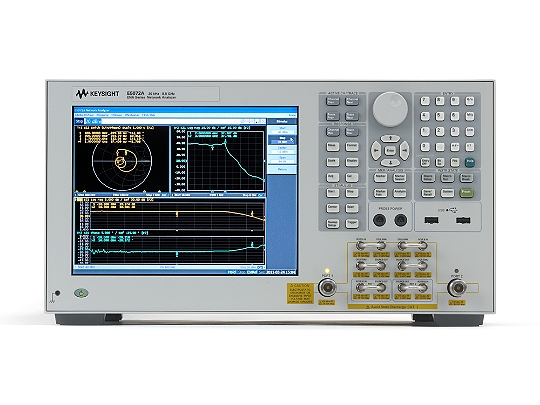

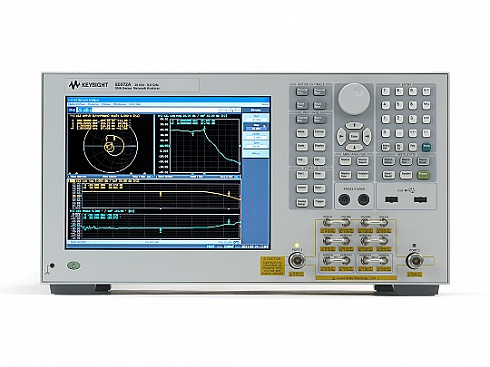

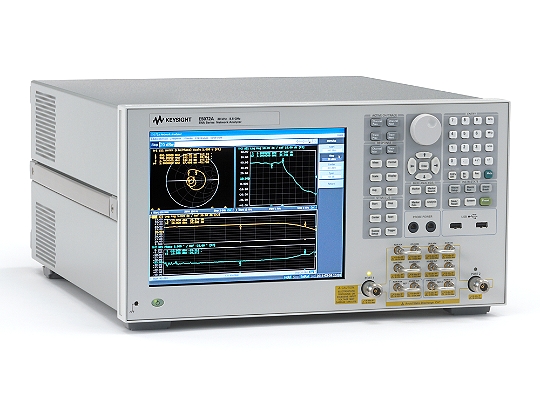

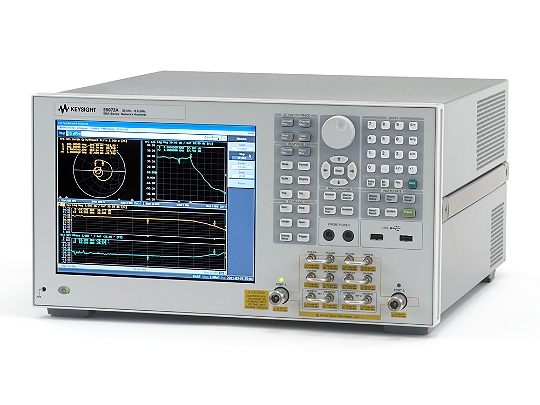

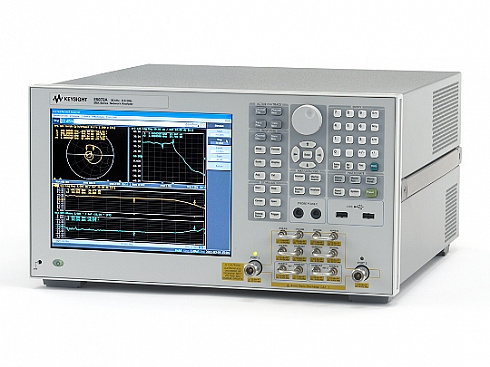

Векторный анализатор цепей серии ENA Keysight E5072A с диапазоном частот от 30 кГц до 8,5 ГГц
Подробнее
Описание
Векторный анализатор цепей Keysight E5072A с настраиваемым набором тестов обеспечивает доступ к трактам прохождения сигналов между внутренним источником, приемниками, мостами и тестовыми портами анализатора. Прямой доступ повышает чувствительность прибора, а также дает возможность добавлять компоненты или периферийные устройства для различных приложений. E5072A обеспечивает новые стандарты универсальности, скорости и точности и подходит для полной характеристики пассивных и активных компонентов, таких как антенны, фильтры и мощные усилители.
- Диапазон частот от 30 кГц до 4,5 ГГц или до 8,5 ГГц
- 2 измерительных порта
- Высокая точность и производительность измерений благодаря широкому динамическому диапазону (130 дБ на измерительных портах и 151 дБ при прямом доступе к приемнику), высокой скорости измерений (7 мс на 401 точку) и температурной стабильности 0,005 дБ/°C
- Гибкие возможности по настройке режимов тестирования при определении характеристик линейных и нелинейных устройств благодаря широкому диапазону выходной мощности источника от –109 дБм до +20 дБм
- Возможность модернизации прибора с использованием различных опций
Характеристики
| Характеристика | Значение |
| Максимальная частота | 8,5 ГГц |
| Динамический диапазон | 123 дБ |
| Выходная мощность | 16 дБм |
| Зашумленность графика | - |
| Количество встроенных портов | 2 порта |
| Гармоники | –25 дБн |
| Минимальный уровень шумов | - |
| Максимальная скорость (201 точка, 1 развертка) | 3 мс |
| Приложения | - |
| Компоненты | Кабели |
| Смесители/Преобразователи частоты | |
| Усилители | |
| Резонаторы | |
| Антенны/Катушки/RFID | |
| Фильтры | |
| RLC компоненты | |
| Настольные | Да |
Документы
Keysight E5072A Brochure
7.4 Мб
Описание
| Опции | Описание |
| E5072A-006 | Анализ беспроводной передачи мощности |
| E5072A-008 | Режим отстройки частоты |
| E5072A-010 | Функция измерений во временной области |
| E5072A-017 | Съемный жесткий диск |
| E5072A-019 | Стандартный жесткий диск |
| E5072A-1A7 | Калибровка с отчетом о погрешностях |
| E5072A-1CM | Набор для монтажа в стойку |
| E5072A-1CN | Набор ручек на переднюю панель |
| E5072A-1CP | Набор для монтажа в стойку с ручками |
| E5072A-1E5 | Прецизионный опорный генератор |
| E5072A-810 | Добавить клавиатуру |
| E5072A-820 | Добавить компьютерную мышь |
| E5072A-A6J | ANSI Z540-1-1994 калибровка |
| E5072A-UNQ | Стандартный опорный генератор |
| E5072AU-006 | Анализ беспроводной передачи мощности |
| E5072AU-008 | Режим отстройки частоты |
| E5072AU-010 | Анализ во временной области |
| E5072AU-040 | Апгрейд ОС, с Win XP на 7, для E5072A |
| E5072AU-058 | Твердотельный жесткий диск SATA с Win7 |
| E5072AU-1E5 | Добавить прецизионный опорный генератор |
| E5072AU-285 | Апгрейд от 4.5 ГГц - 8.5 ГГц для E5072A-245 |
| R-50C-011-10 | План калибровки Keysight - 10 лет |
| R-50C-011-3 | План калибровки Keysight - 3 года |
| R-50C-011-5 | План калибровки Keysight - 5 лет |
| R-50C-011-7 | План калибровки Keysight - 7 лет |
| R-50C-011-MU-3 | Калибровка + отчет о погрешностях - 3 года |
| R-50C-011-MU-5 | Калибровка + отчет о погрешностях - 5 лет |
| R-50C-016-3 | Keysight калибровка и отчет о погрешностях - 3 года |
| R-50C-016-5 | Keysight калибровка и отчет о погрешностях - 5 лет |
| R-50C-066-3 | Российская метрологическая поверка - три года |
| R-50C-066-5 | Российская метрологическая поверка - пять лет |
| R-51B-001-10C | Гарантийный план - Keysight - 10 лет |
| R-51B-001-3C | Гарантийный план - Keysight - 3 года |
| R-51B-001-5C | Гарантийный план - Keysight - 5 лет |
| R-51B-001-7C | Гарантийный план - Keysight - 7 лет |
Модели
| Модели | Описание |
| E5072A-245 | Анализатор цепей серии 2-х портовый, 30 кГц - 4.5 ГГц, конфигурируемый тестовые порты |
| E5072A-285 | Анализатор цепей серии 2-х портовый, 30 кГц - 8.5 ГГц, конфигурируемый тестовые порты |
