Усовершенствованный трассоискатель Fluke 2052 представляет собой профессиональный инструмент для точного и безопасного определения местоположения проводов под напряжением и обесточенных проводов в жилых, коммерческих и промышленных помещениях. Прибор рассчитан на работу в сетях напряжением до 600 В с категорией безопасности CAT IV — максимальным уровнем защиты, доступным для трассоискателей. Эта категория обеспечивает защиту от самых опасных уровней переходных перенапряжений, включая скачки до 8000 В, которые могут возникать в промышленных и коммунальных сетях, что особенно важно при работе на объектах, где критически важное оборудование нельзя отключать от сети.
Общие характеристики
- Тип прибора: трассоискатель проводов (Wire Tracer Kit)
- Максимальное рабочее напряжение: 600 В перем./пост. тока (передатчик 2000-T), 1000 В перем. тока (токовый зажим i400)
- Категория безопасности: CAT IV 600 В
- Защита от перенапряжений: до 8000 В
- Дисплей: большой цветной ЖК-дисплей
- Степень защиты корпуса: IP40
- Максимальная глубина трассировки: до 6,1 м (20 футов) на открытом воздухе
- Габариты (Д × Ш × В): приёмник 183 × 75 × 43 мм, передатчик 183 × 93 × 50 мм
- Вес: приёмник 0,27 кг, передатчик 0,57 кг, токовый зажим 0,114 кг
- Питание: 12 перезаряжаемых Ni-MH аккумуляторов AA 1,2 В
Четыре режима трассировки приёмника
Приёмник 2052-R обнаруживает сигнал в проводах и кабелях двумя способами: пассивная трассировка без передатчика для бесконтактного определения напряжения и активная трассировка с передатчиком для всех остальных режимов. Датчик наконечника приёмника позволяет отслеживать провода в углах, труднодоступных местах и распределительных коробках.
- Режим «Быстрого сканирования» (Quick Scan): для быстрого обнаружения провода под напряжением и визуализации на цветном ЖК-дисплее
- Режим «Precision» (Точный): для более точного обнаружения провода
- Режим «Breaker» (Автоматический выключатель): для простой идентификации выключателя и предохранителя на основе самого высокого зарегистрированного сигнала от передатчика
- Режим «Бесконтактного определения напряжения» (NCV): для отслеживания проводов под напряжением без использования передатчика
Три режима мощности передатчика
Передатчик 2000-T работает с цепями под напряжением и обесточенными цепями до CAT IV 600 В и поддерживает три режима, изменяющих силу индуцируемого сигнала:
- Режим «Высокий» (High): для обычных цепей под напряжением и обесточенных цепей
- Режим «Низкий» (Low): для точного трассирования с низким уровнем сигнала, уменьшающего влияние на близлежащие провода и металлические объекты
- Режим «Петля» (Loop): для обесточенных цепей с замкнутым контуром
Две выходные частоты передатчика
Устройство 2000-T автоматически определяет, находится ли система под напряжением или обесточена, и выбирает выходную частоту: 6 кГц для цепей под напряжением (30–600 В) и 33 кГц для обесточенных цепей (0–30 В).
Восемь уровней чувствительности приёмника
Восемь регулируемых уровней чувствительности обеспечивают гибкость и точность трассировки в различных условиях.
Условия окружающей среды и безопасность
- Степень защиты корпуса: IP40
- Категория безопасности: CAT IV 600 В
- Защита от переходных перенапряжений: до 8000 В
- Время отклика: 500 мс
Комплектация Fluke 2052
В расширенный комплект трассоискателя Fluke 2052 входит всё необходимое для начала работы:

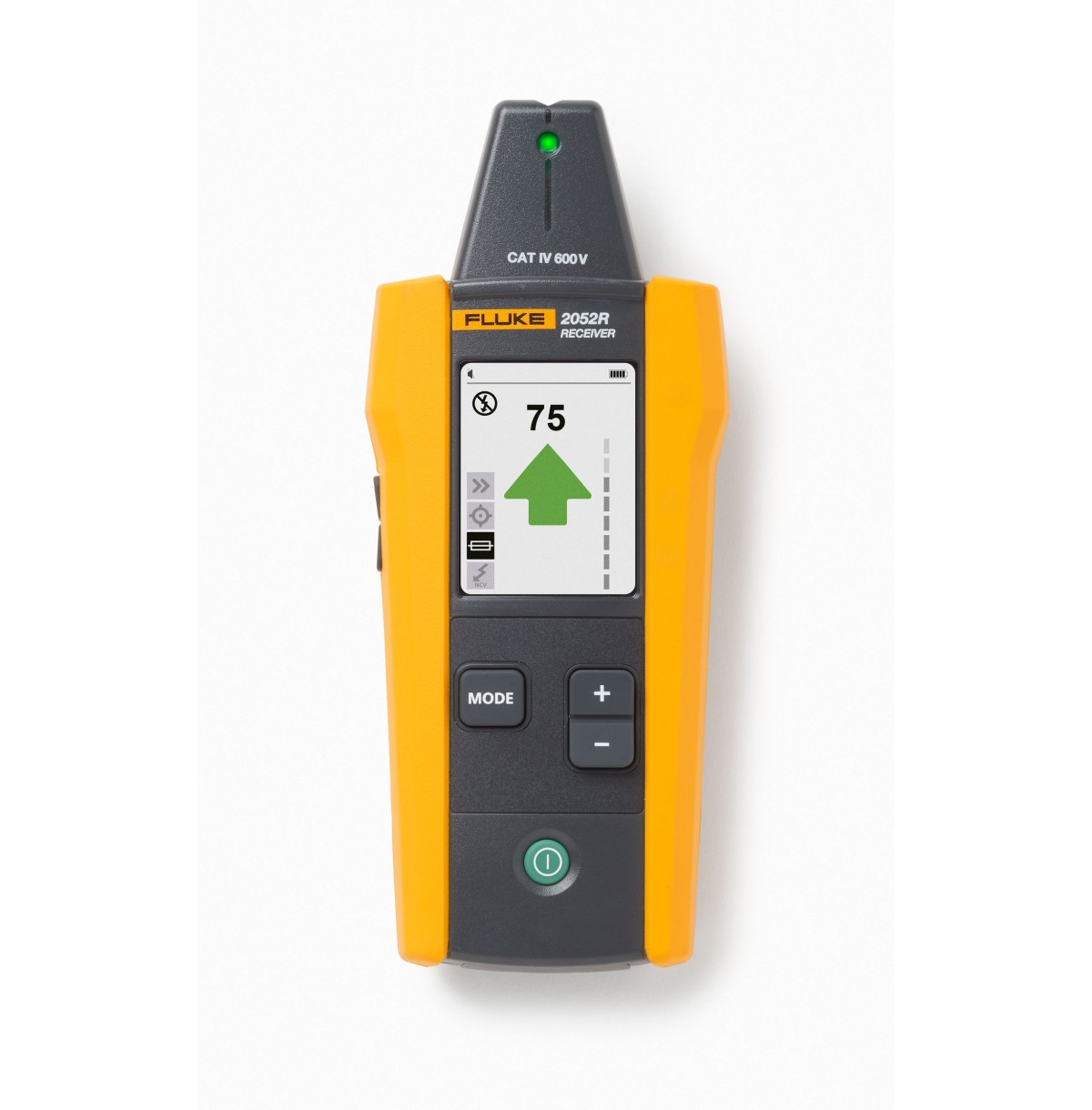

- Приёмник Fluke 2052R
- Передатчик Fluke 2000T
- Токоизмерительный зажим i400 для передачи сигнала через изоляцию при отсутствии доступа к оголённому проводнику
- Комплект измерительных проводов и аксессуаров Fluke 2000ACC (измерительные провода, щупы, переходники с лезвием и круглым разъёмом, зажимы типа «крокодил»)
- Прочный жёсткий кейс для переноски
- 12 аккумуляторов AA
- Краткое справочное руководство
Примечание: трассоискатель Fluke 2052 предназначен для профессионального поиска и устранения неисправностей в электропроводке жилых, коммерческих и промышленных объектов. Прибор позволяет находить обрывы, размыкания и короткие замыкания, а также идентифицировать автоматические выключатели и предохранители. Входящий в комплект токоизмерительный зажим i400 обеспечивает возможность передачи сигнала через изоляцию в режиме «Петля» при отсутствии доступа к оголённому проводнику. Категория безопасности CAT IV 600 В и защита от перенапряжений до 8000 В гарантируют максимальную безопасность при работе в самых сложных условиях.
| Параметр | Приёмник 2052R | Передатчик 2000T | Зажим i400 |
| Категория измерения | CAT IV 600 В | CAT IV 600 В | CAT IV 600 В, CAT III 1000 В |
| Рабочее напряжение | 600 В перем./пост. | 600 В перем./пост. | 1000 В перем. |
| Рабочая частота | Под напр.: 6,25 кГц; Без напр.: 32,768 кГц | Вкл./Контур: 6,25 кГц; Обесточено: 32,768 кГц | — |
| Индикация сигнала | Цифровой дисплей, гистограмма, звук | Светодиоды, звук | — |
| Время отклика | Датчик: 500 мс; NCV: 500 мс; Контроль батареи: 5 с | Контроль сети: 1 с; Контроль батареи: 5 с | — |
| Выходной ток (тип.) | — | Под напр.: Выс. 60 мА, Низ. 30 мА; Без пит.: Выс. 110 мА, Низ. 40 мА; Контур (провода): 160 мА; Контур (i400): 385 мА | — |
| Выходное напряжение (ном.) | — | Под напр.: Выс. 14 Вт (3,33 кОм), Низ. 4,6 Вт (11,5 кОм); Без пит.: Выс. 31 В RMS, Низ. 27,5 В RMS; Контур (провода): 32 В RMS; Контур (i400): 31 мВ | — |
| Дальность (на открытом воздухе) | Датчик (с пит.): макс. 6,1 м, точн. ~5 см; Датчик (без пит.): макс. 4,5 м, точн. ~5 см; NCV: 90 В до 2 м – 600 В до 1 см | — | — |
| Диапазон измерения тока | — | — | 400 А |
| Точность (ток) | — | — | 2% + 0,06 А (45–400 Гц) |
| Дисплей | ЖК 2,5", 37×49 мм, 240×320, цветной, подсветка | Светодиоды (красный/зелёный/жёлтый) | Нет |
| Рабочая температура | от –20 °C до 50 °C | от –20 °C до 50 °C | от –20 °C до 50 °C |
| Рабочая влажность (без конденсации) | 45% (–20…<10 °C или 40…50 °C); 95% (10…<30 °C); 75% (30…<40 °C) | 45% (–20…<10 °C или 40…50 °C); 95% (10…<30 °C); 75% (30…<40 °C) | 95% (10…<30 °C); 75% (30…<40 °C); 45% (40…<50 °C) |
| Рабочая высота | 2000 м | 2000 м | 2000 м |
| Степень загрязнения | 2 | 2 | 2 |
| Степень защиты | IP40 | IP40 | IP40 |
| Испытание на падение | 1 м | 1 м | 1 м |
| Источник питания | 4×AA (щелочные) | 8×AA (щелочные) | — |
| Потребляемая мощность | 110 мА | Выс./Низ.: 70 мА; Петля: 90 мА; Холостой ход: 10 мА | — |
| Время работы от батарей | ≈ 16 ч | Выс./Низ.: ≈ 25 ч; Петля: ≈ 18 ч | — |
| Индикация низкого заряда | Да | Да | — |
| Предохранитель | — | 1,6 A, 700 В, быстрый, 6×32 мм | — |
| Макс. диаметр проводника | — | — | 32 мм (1,26") |
| Габариты (Д×Ш×В) | 183×75×43 мм | 183×93×50 мм | 150×70×30 мм |
| Вес | ≈0,27 кг | ≈0,57 кг | ≈0,114 кг |
| Параметр | Аксессуары 2000ACC |
| Категория измерения | CAT IV 600 В (провода), CAT II 1000 В (щупы), CAT IV 600 В (крокодилы), CAT II 300 В (адаптеры) |
| Рабочее напряжение и ток | 600 В, 10 А (красный/чёрный провода); 600 В, 10 А (зелёный); 1000 В, 8 А (чёрный щуп); 600 В, 10 А (крокодилы); 300 В, 10 А (адаптеры) |
| Рабочая температура | от 0 °C до 50 °C |
| Рабочая влажность | 95% (10–<30 °C); 75% (30–<40 °C); 45% (40–<50 °C) |
| Температура хранения | от 0 °C до 60 °C |
| Рабочая высота | 2000 м |
| Степень загрязнения | 2 |
| Степень защиты | IP20 |
| Испытание на падение | 1 м |
| Длина проводов | Красный/чёрный: 1 м; зелёный: 7 м |
| Вес | ≈0,4 кг |
| Опция / Обозначение | Описание |
| Fluke 2052R Receiver | Приёмник для трассировки проводов. Оснащён большим цветным ЖК-дисплеем, 8 уровнями чувствительности и 4 режимами работы: быстрое сканирование, точный поиск, поиск автоматического выключателя и бесконтактное обнаружение напряжения. |
| Fluke 2000T Transmitter | Передатчик для работы с цепями под напряжением и обесточенными цепями. Имеет 3 режима мощности (высокий, низкий, замкнутый контур) и автоматически выбирает частоту 6 кГц или 33 кГц. |
| i400 AC Current Clamp | Токоизмерительные клещи переменного тока, позволяющие подавать сигнал на проводник без доступа к оголённым частям. Используются в режиме "Loop". |
| Fluke 2000ACC Test Lead Kit | Набор тестовых проводов и адаптеров. Включает: 2 измерительных провода (1 м, красный/чёрный), 1 измерительный провод (7 м, зелёный) для заземления, 2 щупа, 2 зажима "крокодил", 2 плоских и 2 круглых адаптера для розеток. |
| Premium Hard Carrying Case | Прочный жёсткий кейс для переноски и хранения всего комплекта. |
| Батареи (12 шт. AA) | 12 щелочных батарей типа AA для питания приёмника и передатчика. |
| Fluke 2000ACC (сменный) | Сменный набор тестовых проводов и адаптеров. Является полным аналогом комплекта, поставляемого с прибором. Может быть приобретён отдельно как запасной. |
| Базовые интерфейсы (всегда) | Полный комплект для трассировки проводов "из коробки": приёмник, передатчик, токовые клещи, набор проводов, кейс и батареи. |
| Модели | Описание | Цена |
| FLUKE-2052 | Трассоискатель проводов, комплект с кейсом | 257 700 руб. |
