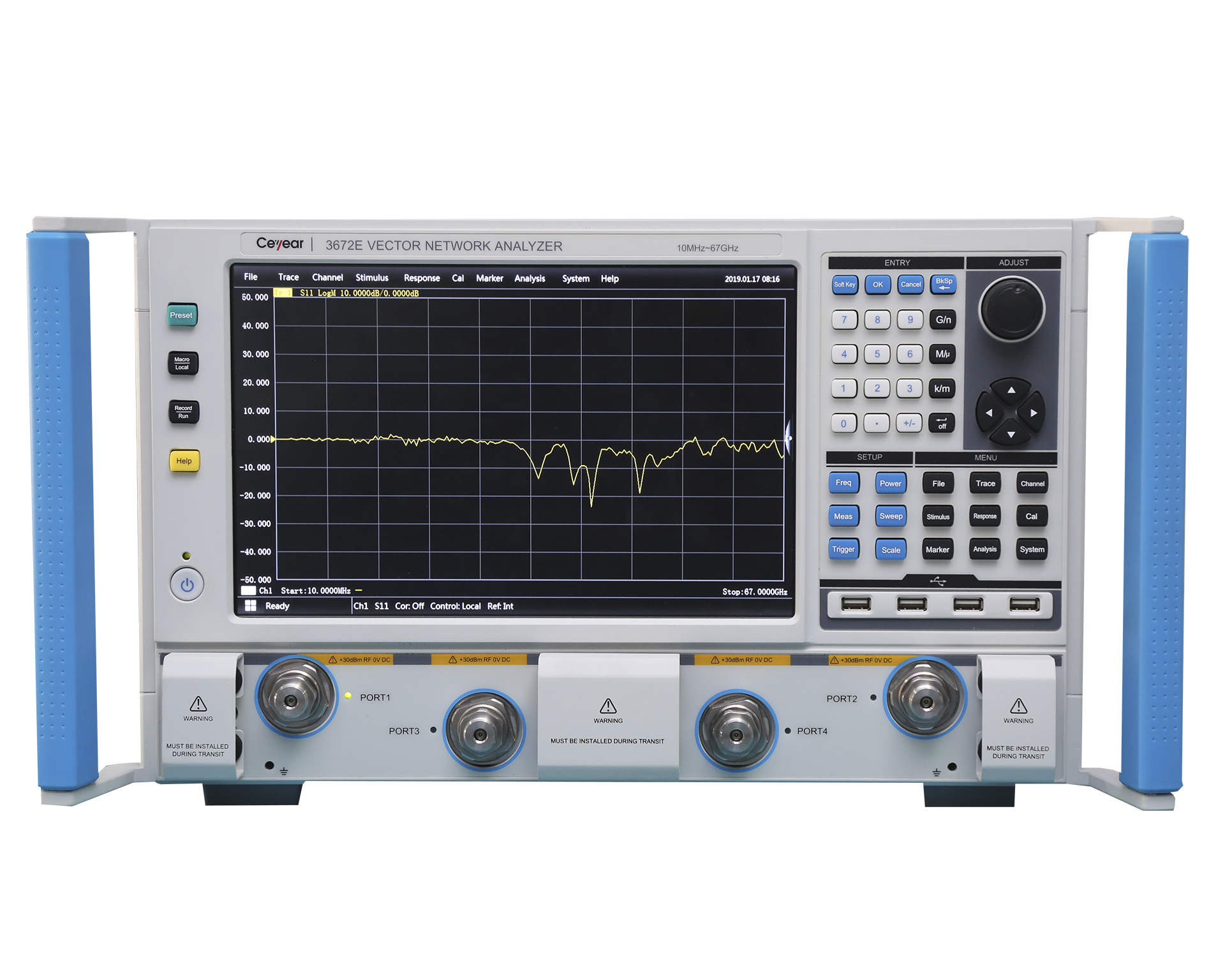

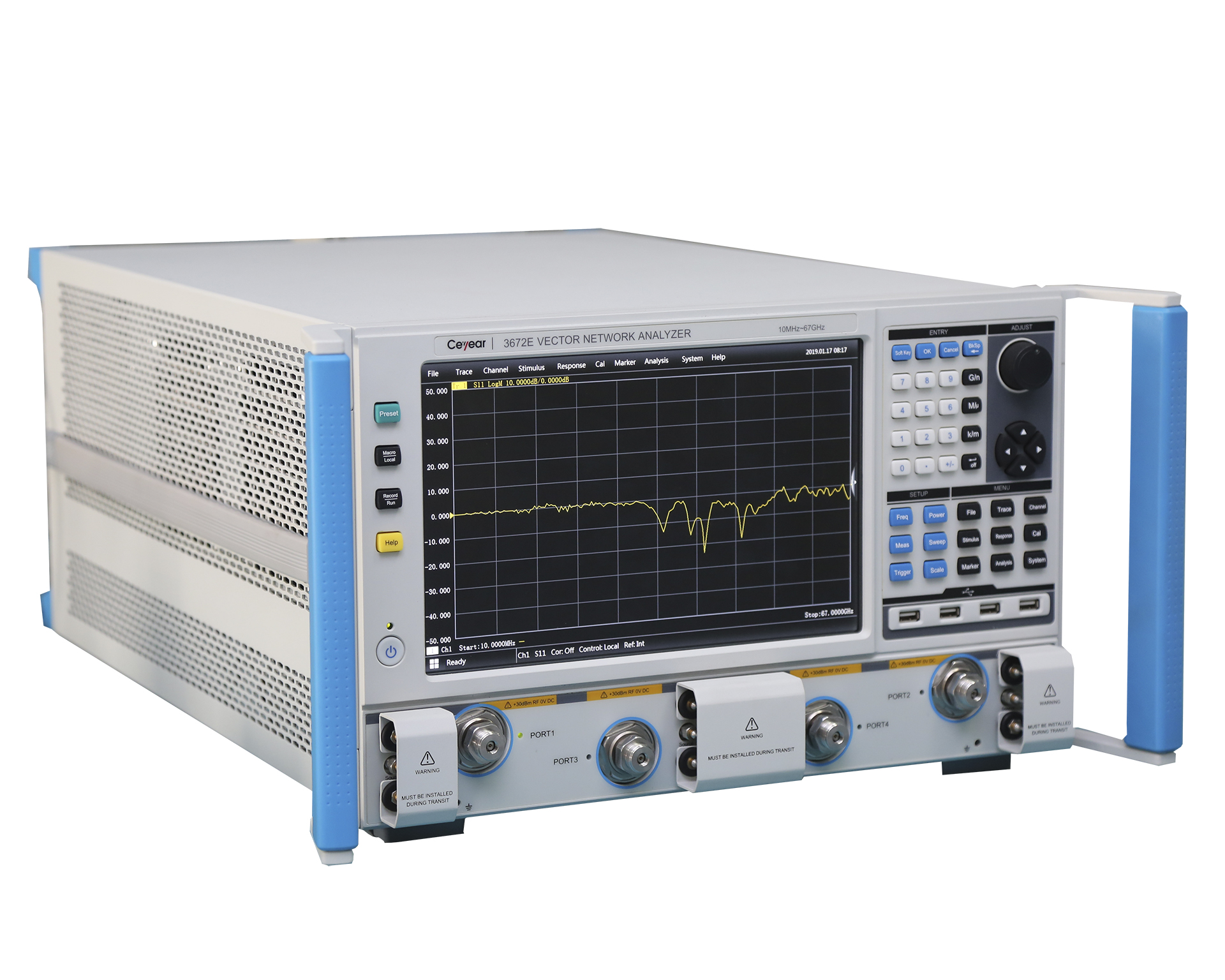

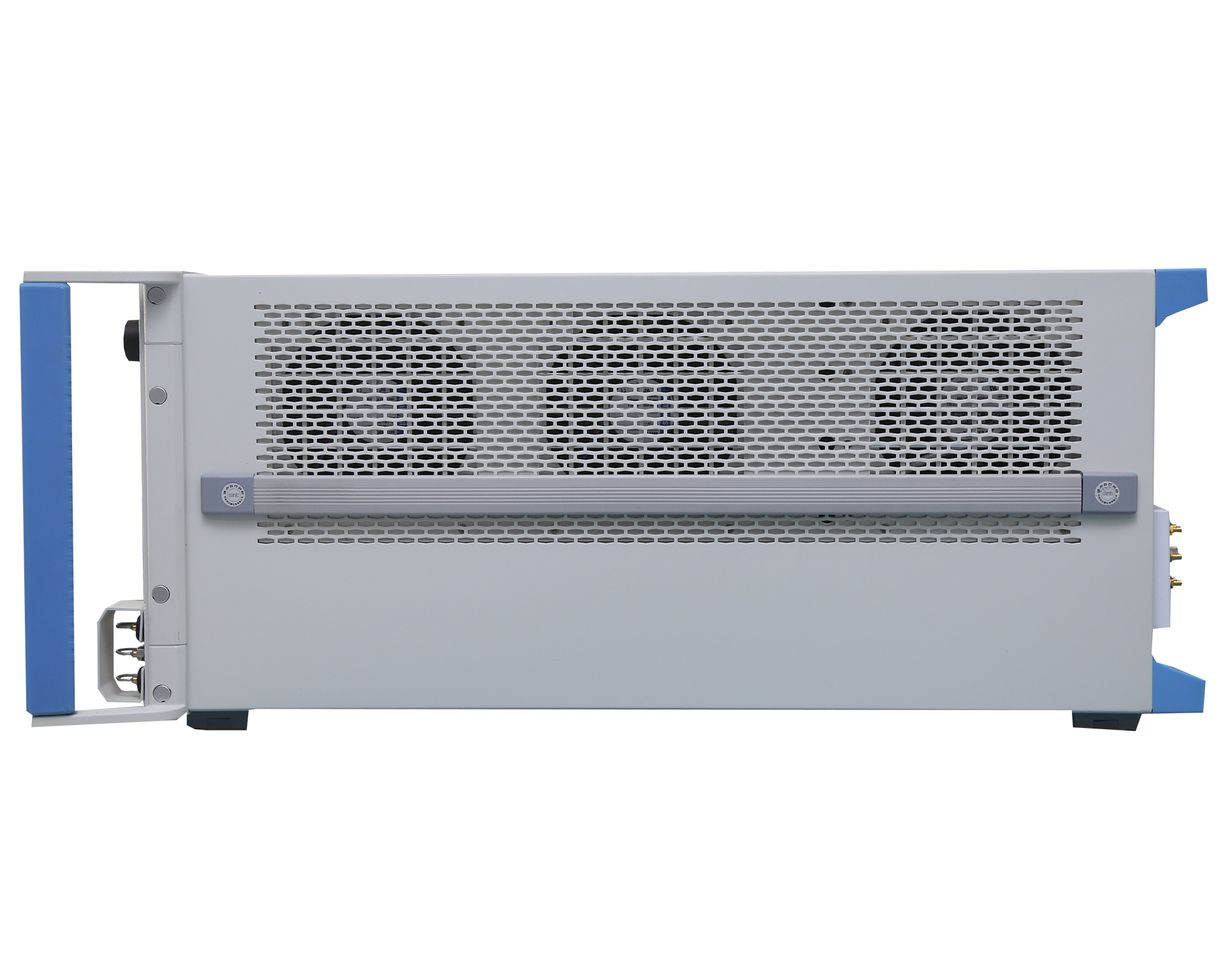

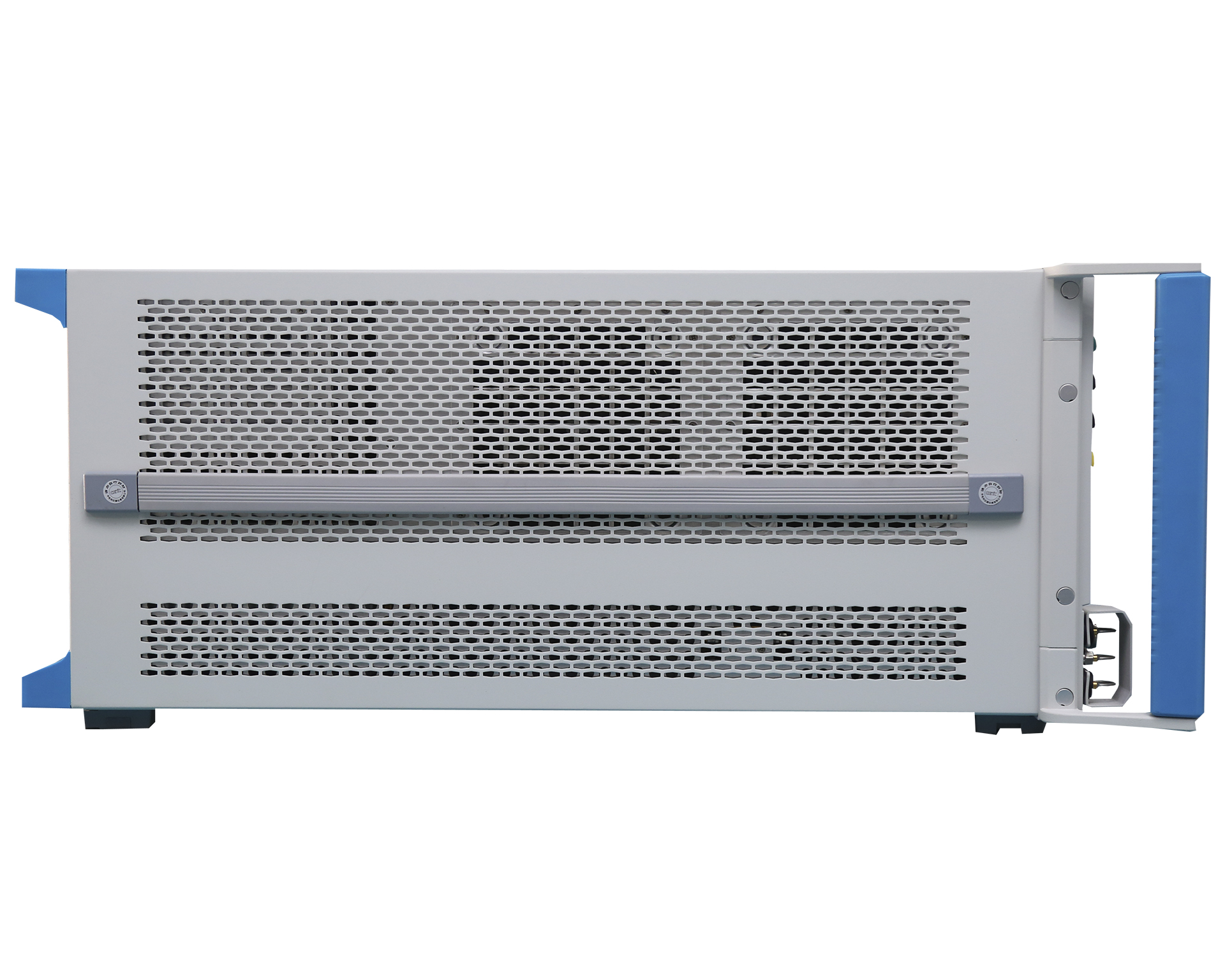

Векторный анализатор Ceyear серии 3672: 3672A/B/C/D/E с диапазоном частот от 10 МГц до 67 ГГц
Подробнее
Описание
Векторные анализаторы цепей серии 3672 включают модели 3672A (10 МГц ~ 13,5 ГГц), 3672B (10 МГц ~ 26,5 ГГц), 3672C (10 МГц ~ 40 ГГц), 3672D (10 МГц ~ 50 ГГц) и 3672E (10 МГц ~ 67 ГГц). Анализаторы 3672 обеспечивают несколько типов калибровки, включая частотную характеристику, один порт, изоляцию отклика, улучшенный отклик и полный двухпорт, электронную калибровку и т. д., предлагают различные форматы отображения, такие как логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, групповая задержка, Диаграмма Смита, полярные координаты и т. д. Они разработаны с несколькими стандартными интерфейсами: USB, LAN, GPIB и VGA и т. д. Помимо всех измерительных функций, таких же, как у традиционных векторных анализаторов цепей, за счет конфигурации функциональных опций анализаторы 3672 также способны комплексная проверка параметров смесителя/преобразователя, компрессии усиления двумерной развертки и S-параметров импульса, а также измерение точности амплитудно-частотных характеристик, фазочастотных характеристик и ГВЗ, применяемых в области передачи/приема (T/R ) модульное измерение, измерение свойств диэлектрических материалов, измерение характеристик микроволнового импульса и оптоэлектронные измерения свойств, которые являются незаменимыми инструментами для научных исследований и производства радиолокационных, коммуникационных и навигационных систем.
ФУНКЦИИ И ОСОБЕННОСТИ
- Доступны различные форматы отображения, такие как логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, диаграмма Смита.
- С интерфейсом дисплея USB, GPIB, LAN и VGA
- 12,1-дюймовый сенсорный экран с высоким разрешением
- Запись/запуск, операция одним щелчком значительно упрощает этапы настройки измерения и повышает эффективность
- Доступны такие функции, как измерение S-параметра импульса, измерение во временной области, измерение смесителя, измерение двумерной развертки со сжатием усиления, расширение терагерцовой частоты, измерение антенны и RCS и т. д.
Характеристики
| Frequency Characteristic | ||
| Frequency Range | 100kHz~14/20/26.5GHz | |
| Frequency Resolution | 0.1Hz | |
| Frequency Accuracy | ±1×10 -7(23℃±3℃) | |
| Port Output Characteristic | ||
| Max Output Power | 2-port | 4-port |
|
+5dBm (100kHz~10MHz) +15dBm (10MHz~4GHz) +15dBm (4GHz~10GHz) +10dBm (10GHz~14GHz) +9dBm (14GHz~20GHz) +6dBm (20GHz~24GHz) 0dBm (24GHz~26.5GHz) |
+3dBm (100kHz~10MHz) +13dBm (10MHz~4GHz) +10dBm (4GHz~10GHz) +4dBm (10GHz~14GHz) +3dBm (14GHz~20GHz) -2dBm (20GHz~24GHz) -6dBm (24GHz~26.5GHz) |
|
| Power Sweep Range |
40dB(100kHz~10MHz) 45dB(10MHz~20GHz) 40dB(20GHz~26.5GHz) |
40dB(100kHz~10MHz) 38dB(10MHz~20GHz) 34dB(20GHz~26.5GHz) |
| Network parameter characteristic | ||
| System Dynamic Range (10Hz intermediate frequency bandwidth) | 2-port | 4-port |
|
102dB (100kHz~10MHz) 132dB (10MHz~4GHz) 133dB (4GHz~10GHz) 125dB (10GHz~14GHz) 124dB (14GHz~20GHz) 120dB (20GHz~24GHz) 115dB (24GHz~26.5GHz) |
102dB (100kHz~10MHz) 132dB (10MHz~4GHz) 130dB (4GHz~10GHz) 120dB (10GHz~14GHz) 119dB (14GHz~20GHz) 115dB (20GHz~24GHz) 110dB (24GHz~26.5GHz) |
|
| Effective Directivity |
48dB(100kHz~2GHz) 44dB(2GHz~20GHz) 44dB(20GHz~26.5GHz) |
|
| Effective Source Match |
40dB(100kHz~2GHz) 30dB(2GHz~20GHz) 30dB(20GHz~26.5GHz) |
|
| Effective Load Match |
48dB(100kHz~2GHz) 44dB(2GHz~20GHz) 44dB(20GHz~26.5GHz) |
|
| Reflection Tracking (1kHz intermediate frequency bandwidth) |
±0.04dB(100kHz~100MHz) ±0.05dB(100MHz~20GHz) ±0.05dB(20GHz~26.5GHz) |
|
| Transmission Tracking (1kHz intermediate frequency bandwidth) |
±0.10dB(100kHz~100MHz) ±0.08dB(100MHz~20GHz) ±0.10dB(20GHz~26.5GHz) |
|
| Others | ||
| Amplitude Trace (-5dBm,1kHz intermediate frequency bandwidth) |
0.010 dB rms (100kHz~50MHz) 0.005 dB rms (50MHz~500MHz) 0.001 dB rms (500MHz~14GHz) 0.01 dB rms (14GHz~20GHz) 0.02 dB rms (20GHz~26.5GHz) |
|
| Phase trace noise (-5dBm,1kHz intermediate frequency bandwidth) |
0.100 deg rms (100kHz~50MHz) 0.040 deg rms (50MHz~500MHz) 0.030 deg rms (500MHz~14GHz) 0.040 deg rms (14GHz~20GHz) 0.040 deg rms (20GHz~26.5GHz) |
|
| Intermediate Frequency Bandwidth | 1Hz~30MHz | |
| Amplitude Display Resolution | 0.001dB/div | |
| Phase Display Resolution | 0.01°/div | |
| Setting Requirement of Reference Level Amplitude | -500~+500dB | |
| Setting Requirement of Reference Level Phase | -500~+500° | |
| Sweep Time (Full frequency sweep, 201 points, 600kHz if bandwidth, calibration off) | 43ms | |
| Max. Sweep Point | 200001points | |
| General Characteristics | ||
| Port connection | 3.5mm(male) | |
| System Impedance | 50Ω | |
| Number Of Measuring Ports | 2/4 ports | |

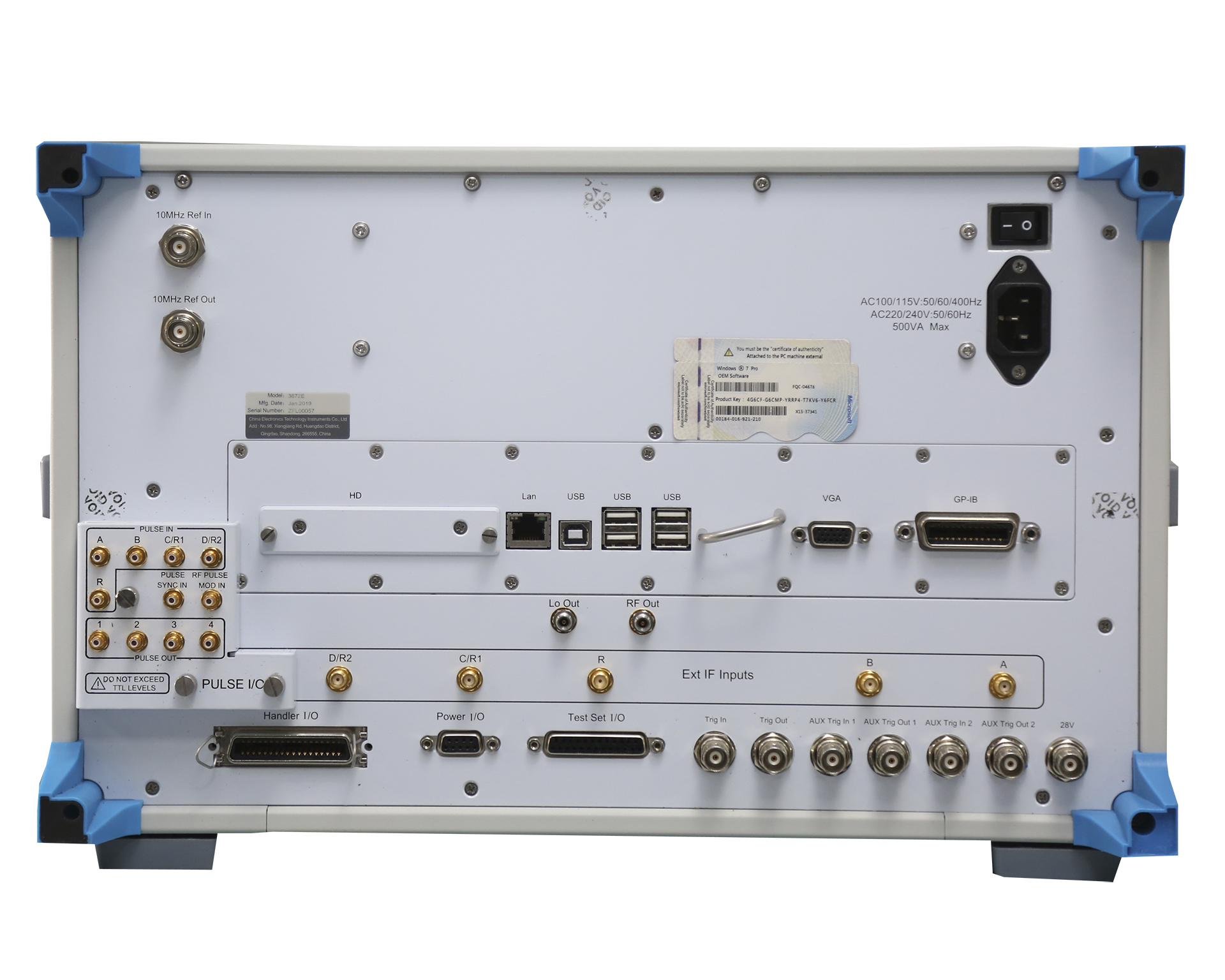

| Peripheral Interface | USB,GPIB,VGA,LAN,HDMI interface | |
| Operating System | Windows 7 | |
| Display | 12.1inch 16:10 screen (Equipped with capacitive touch function) | |
| Size |
W´H´D≈426mm×266mm×400mm(No soles, no handles) W´H´D≈516mm×280mm×490mm(include soles and handles) |
|
| Max. Power Consumption | 300W | |
| Power Supply | 50Hz 220V or 50Hz/60Hz 110V AC | |
| Max. Weight | 25kg | |
Описание
| Опции | Описание |
| 3672A-201 | 2-портовый ступенчатый аттенюатор (2-Port Programmable Step Attenuator) |
| 3672A-400 | 4-портовый измерительный блок (4-Port Measurement) |
| 3672A-402 | Измерение интермодуляционных искажений (Active Inter-modulation Measurement) |
| 3672A-006 | English Options |
| 3672A-008 | Измерение в импульсном режиме (Pulse Measurement) |
| 3672A-401 | 4-портовый ступенчатый аттенюатор (4-Port Programmable Step Attenuator) |
| 3672B-201 | 2-портовый ступенчатый аттенюатор (2-Port Programmable Step Attenuator) |
| 3672B-400 | 4-портовый измерительный блок (4-Port Measurement) |
| 3672B-401 | 4-портовый ступенчатый аттенюатор (4-Port Programmable Step Attenuator) |
| 3672B-402 | Измерение интермодуляционных искажений (Active Inter-modulation Measurement) |
| 3672B-006 | English Options |
| 3672B-008 | Измерение в импульсном режиме (Pulse Measurement) |
| 3672C-201 | 2-портовый ступенчатый аттенюатор (2-Port Programmable Step Attenuator) |
| 3672C-400 | 4-портовый измерительный блок (4-Port Measurement) |
| 3672C-401 | 4-портовый ступенчатый аттенюатор (4-Port Programmable Step Attenuator) |
| 3672C-402 | Измерение интермодуляционных искажений (Active Inter-modulation Measurement) |
| 3672C-006 | English Options |
| 3672C-008 | Измерение в импульсном режиме (Pulse Measurement) |
| 3672D-201 | 2-портовый ступенчатый аттенюатор (2-Port Programmable Step Attenuator) |
| 3672D-400 | 4-портовый измерительный блок (4-Port Measurement) |
| 3672D-401 | 4-портовый ступенчатый аттенюатор (4-Port Programmable Step Attenuator) |
| 3672D-006 | English Options |
| 3672D-008 | Измерение в импульсном режиме (Pulse Measurement) |
| 3672E-201 | 2-портовый ступенчатый аттенюатор (2-Port Programmable Step Attenuator) |
| 3672E-400 | 4-портовый измерительный блок (4-Port Measurement) |
| 3672E-401 | 4-портовый ступенчатый аттенюатор (4-Port Programmable Step Attenuator) |
| 3672E-402 | Измерение интермодуляционных искажений (Active Inter-modulation Measurement) |
| 3672E-006 | English Options |
| 3672E-008 | Измерение в импульсном режиме (Pulse Measurement) |
| 3672A-S10 | Измерение во временной области (Time Domain Measurement) |
| 3672A-S80 | Измерение со смещением частоты (Frequency Offset Measurement) |
| 3672A-S82 | Скалярные измерения параметров смесителей (Mixer Scalar Measurement) |
| 3672A-S83 | Векторные измерения параметров смесителей (Mixer Vector Measurement) |
| 3672A-S84 | Встроенный смеситель гетеродина (Embedded LO Frequency Converter Measurement) |
| 3672A-S86 | Измерение двумерной динамической характеристики компрессии усилителя (Gain Compression Two-Dimension Sweep Measurement) |
| 3672B-S10 | Измерение во временной области (Time Domain Measurement) |
| 3672B-S80 | Измерение со смещением частоты (Frequency Offset Measurement) |
| 3672B-S82 | Скалярные измерения параметров смесителей (Mixer Scalar Measurement) |
| 3672B-S83 | Векторные измерения параметров смесителей (Mixer Vector Measurement) |
| 3672B-S84 | Встроенный смеситель гетеродина (Embedded LO Frequency Converter Measurement) |
| 3672B-S86 | Измерение двумерной динамической характеристики компрессии усилителя (Gain Compression Two-Dimension Sweep Measurement) |
| 3672C-S10 | Измерение во временной области (Time Domain Measurement) |
| 3672C-S80 | Измерение со смещением частоты (Frequency Offset Measurement) |
| 3672C-S82 | Скалярные измерения параметров смесителей (Mixer Scalar Measurement) |
| 3672C-S83 | Векторные измерения параметров смесителей (Mixer Vector Measurement) |
| 3672C-S84 | Встроенный смеситель гетеродина (Embedded LO Frequency Converter Measurement) |
| 3672C-S86 | Измерение двумерной динамической характеристики компрессии усилителя (Gain Compression Two-Dimension Sweep Measurement) |
| 3672D-S10 | Измерение во временной области (Time Domain Measurement) |
| 3672D-S80 | Измерение со смещением частоты (Frequency Offset Measurement) |
| 3672D-S82 | Скалярные измерения параметров смесителей (Mixer Scalar Measurement) |
| 3672D-S83 | Векторные измерения параметров смесителей (Mixer Vector Measurement) |
| 3672D-S84 | Встроенный смеситель гетеродина (Embedded LO Frequency Converter Measurement) |
| 3672D-S86 | Измерение двумерной динамической характеристики компрессии усилителя (Gain Compression Two-Dimension Sweep Measurement) |
| 3672E-S10 | Измерение во временной области (Time Domain Measurement) |
| 3672E-S80 | Измерение со смещением частоты (Frequency Offset Measurement) |
| 3672E-S82 | Скалярные измерения параметров смесителей (Mixer Scalar Measurement) |
| 3672E-S83 | Векторные измерения параметров смесителей (Mixer Vector Measurement) |
| 3672E-S84 | Встроенный смеситель гетеродина (Embedded LO Frequency Converter Measurement) |
| 3672E-S86 | Измерение двумерной динамической характеристики компрессии усилителя (Gain Compression Two-Dimension Sweep Measurement) |
Модели
| Модели | Описание |
| 3672A | Vector Network Analyzer, 10MHZ - 13.5GHZ |
| 3672B | Vector Network Analyzer, 10MHZ - 26.5GHZ |
| 3672C | Vector Network Analyzer, 10MHZ - 40GHZ |
| 3672D | Vector Network Analyzer, 10MHZ - 50GHZ |
| 3672E | Vector Network Analyzer, 10MHZ - 67GHZ |
