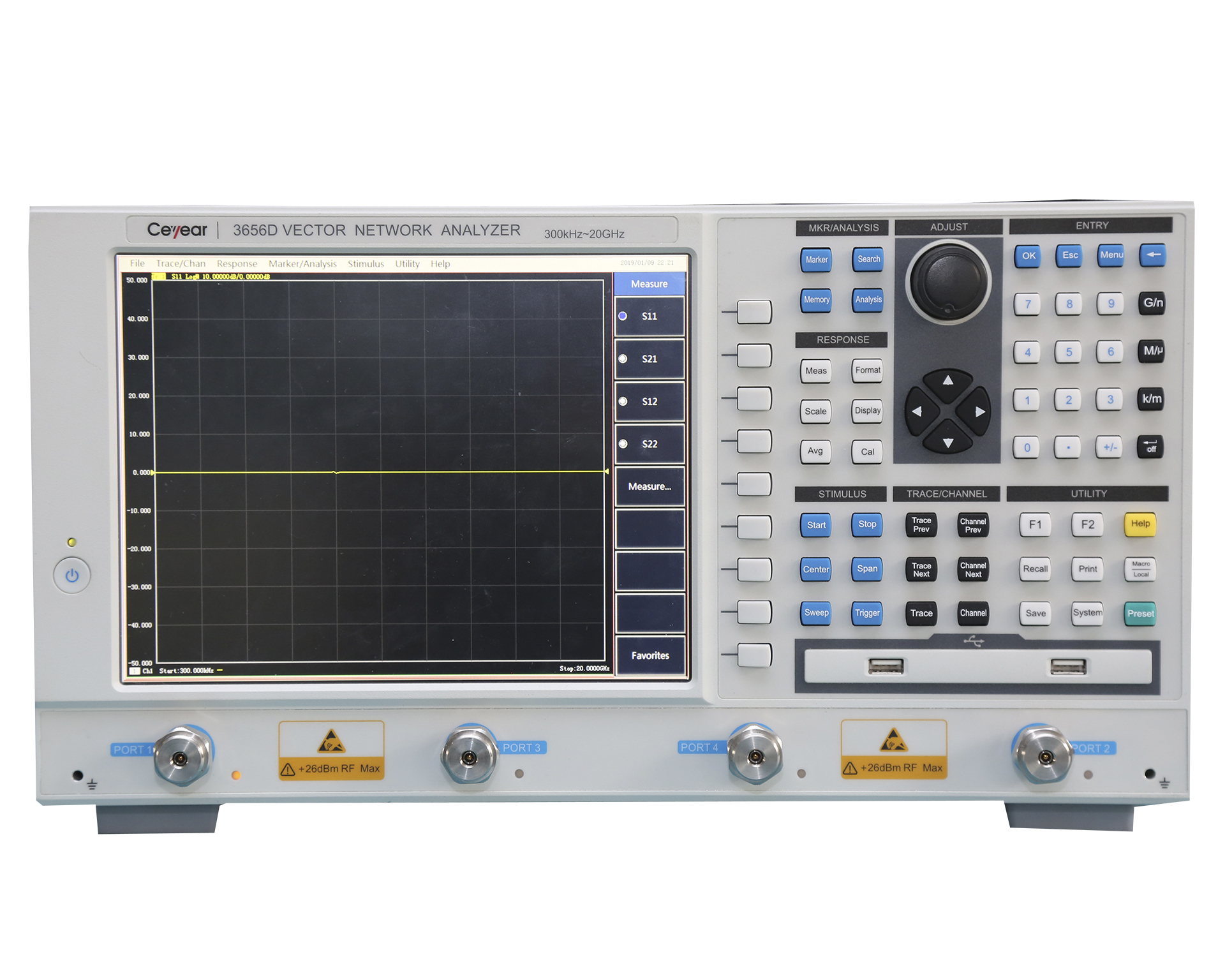

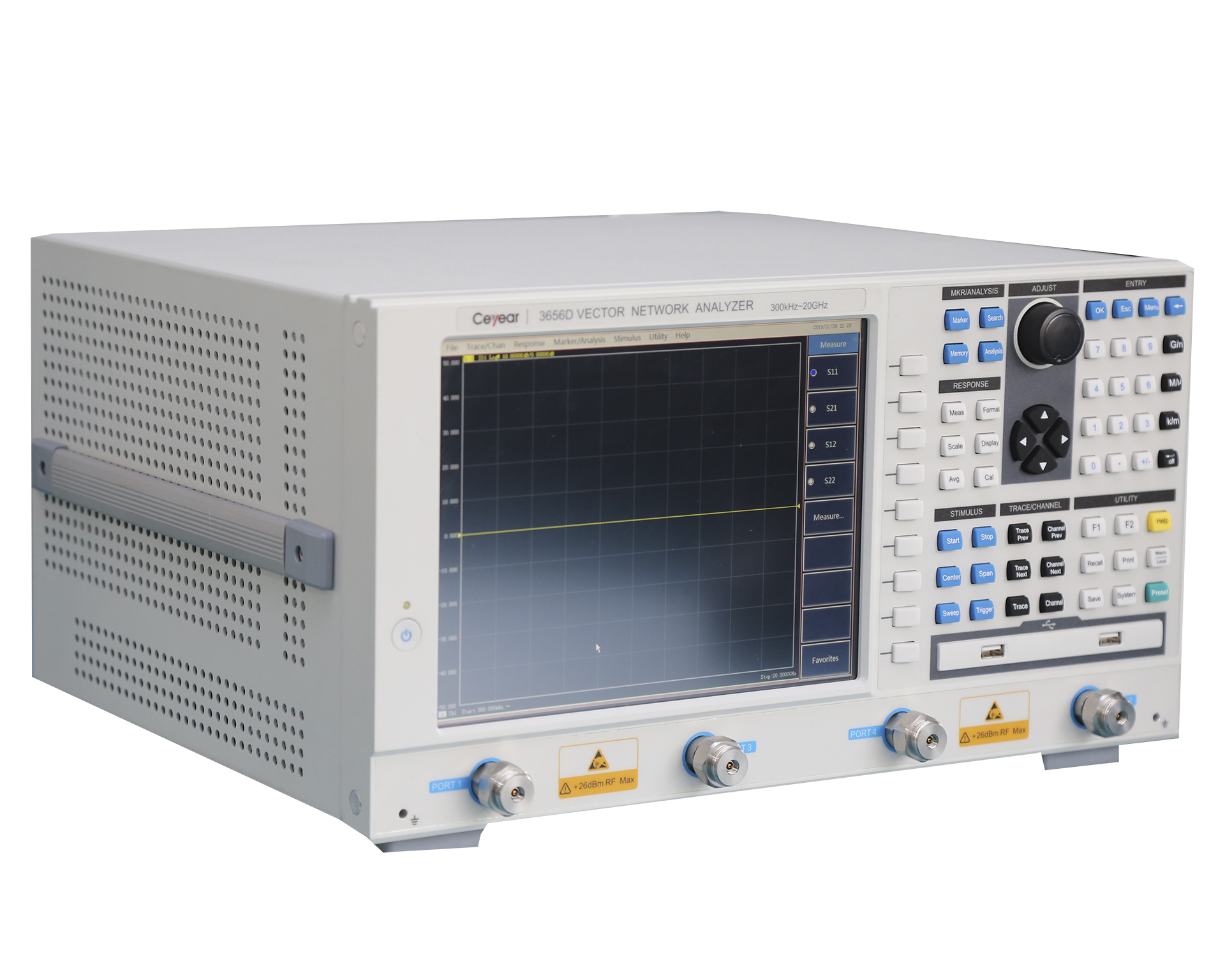

Векторный анализатор цепей 3656A/B/D применим в областях радиосвязи, кабельного телевидения, обучающей и автомобильной электроники и т. д. 3656 можно использовать для измерения характеристик радиочастотных компонентов, таких как фильтр, усилитель, антенна, кабель и разъемы кабельного телевидения. и т. д. 3656 использует операционную систему Windows и имеет функции калибровки ошибок, временной области и симулятора приспособлений; поддерживает несколько форматов отображения, таких как логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, групповая задержка, диаграмма Смита, полярные координаты и т. д.; обеспечивает несколько типов калибровки, включая частотную характеристику, один порт, развязку отклика, улучшенный отклик и полный двухпортовый режим, быструю калибровку SOLT и электрическую калибровку; способен к многоканальному и многооконному отображению; разработан с интерфейсом USB, интерфейсом LAN, интерфейсом GPIB и интерфейсом VGA. 3656 может быстро и точно измерять амплитуду, фазу и характеристики групповой задержки S-параметра ИУ с эффективной и мощной функцией коррекции ошибок.
Основные характеристики:
- Динамический диапазон до 125 дБ; точное измерение на устройствах с высоким коэффициентом режекции
- Опция импеданса тестового порта 75 Ом 3656A для измерения компонентов кабельного телевидения
- 3656A/B/D обеспечивает 4-портовый вариант, который может выполнить все 16 параметров S-параметров 4-портовой сети с помощью одного соединения (Примечание. Для 4-портового варианта 3656A/B это внешнее устройство 2813A.)
- Сверхнизкий уровень шума, обеспечивающий более высокую точность испытаний

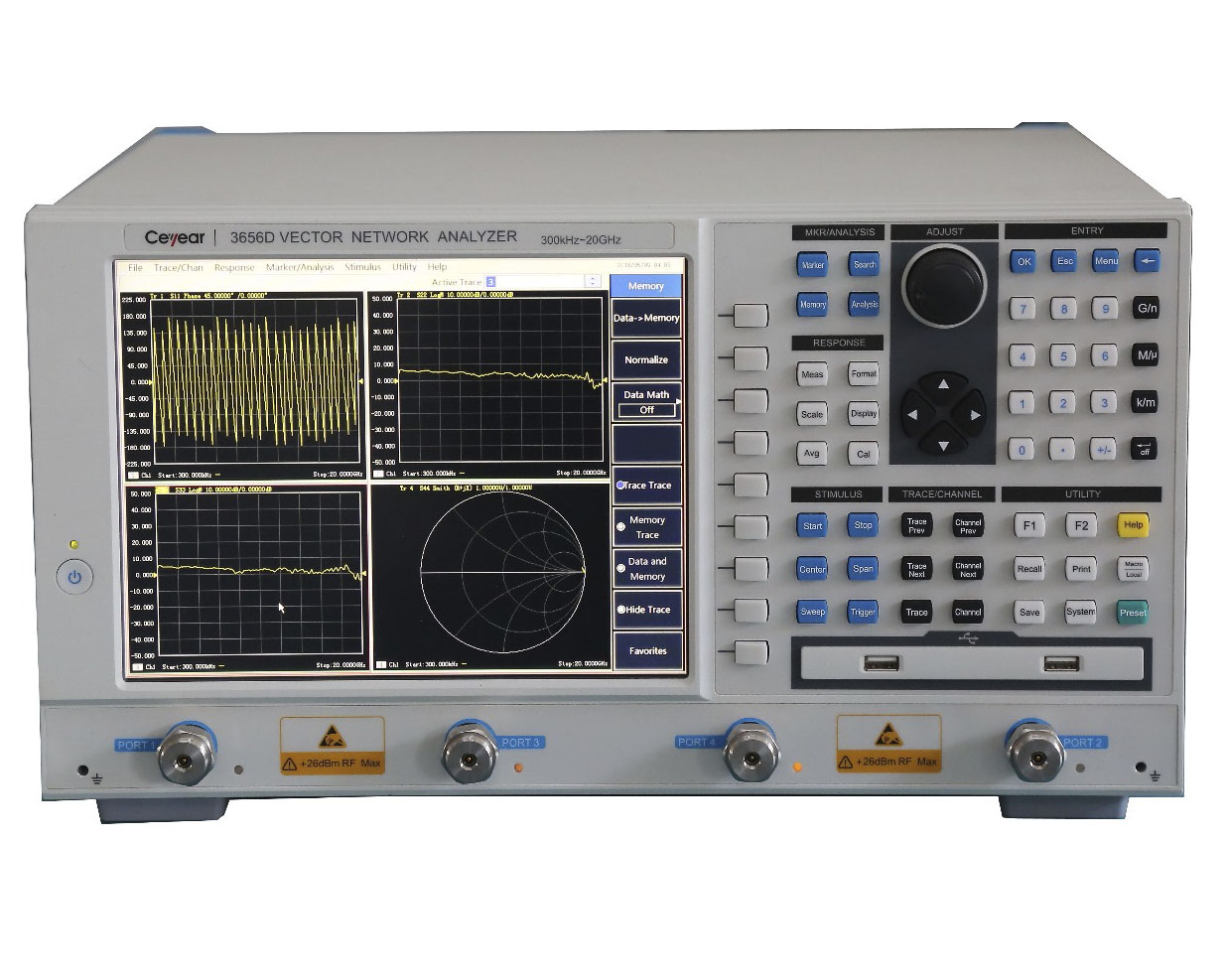

- До 64 независимых измерительных каналов, которые позволяют быстро реализовывать сложные схемы тестирования
- Мощные функции анализа данных, такие как тест пульсации, тест пропускной способности и предельный тест, удобные для пользователя, чтобы судить о соответствии и повышает эффективность теста
- Функция анализа во временной области в стандартной конфигурации
- Симулятор приспособления может имитировать различные ситуации НИОКР для быстрого получения результатов испытаний в реальном времени

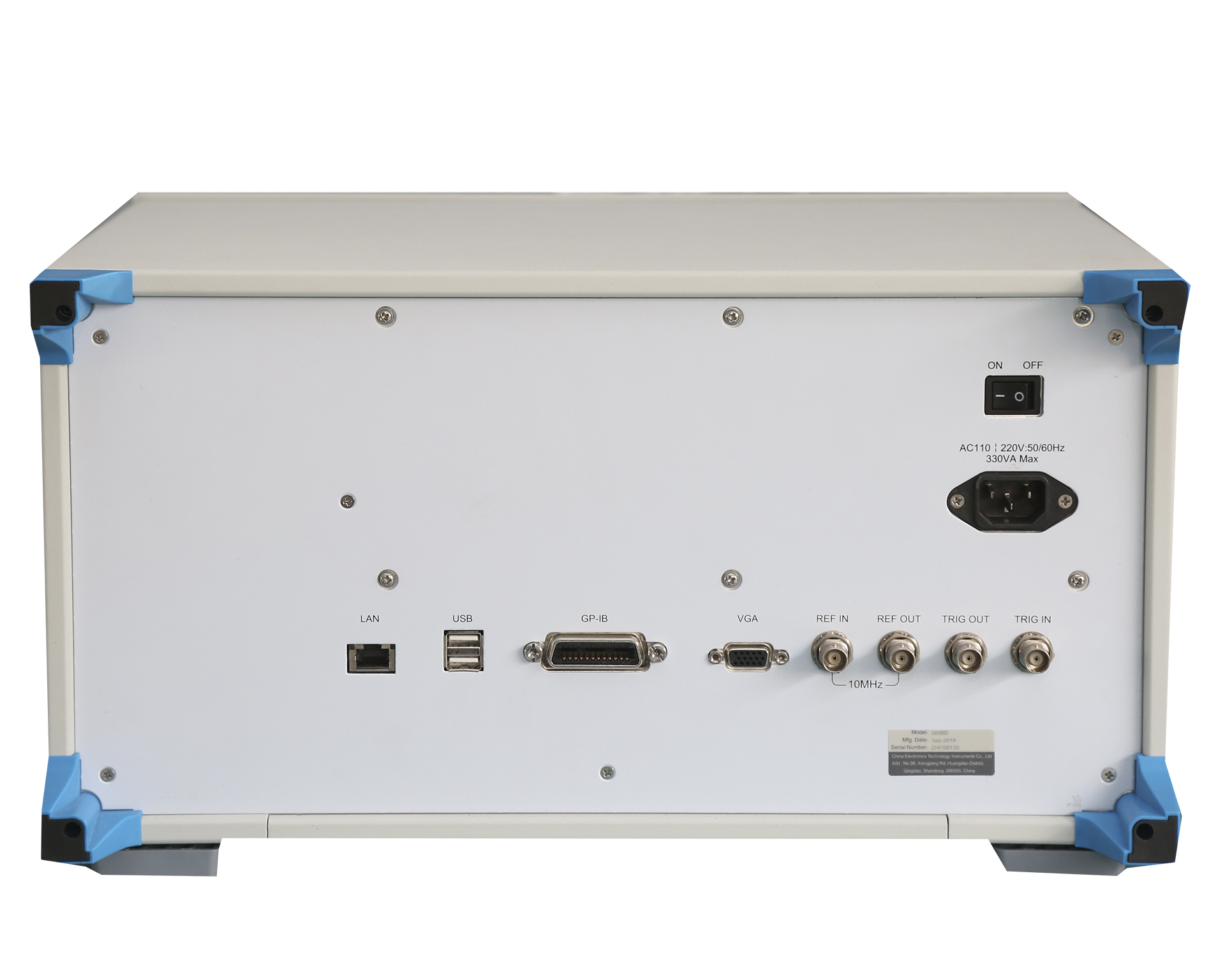

- Интерфейсы LAN и GPIB, способные к удаленному управлению и межсистемному взаимодействию, 4 интерфейса USB
3656A/B Technical Specifications
|
Parameters |
3656A |
3656B |
|
100kHz ～ 3GHz |
100kHz ～ 8.5GHz |
|
|
Frequency resolution |
1Hz |
1Hz |
|
Frequency accuracy |
±5×10-6(23℃±3℃) |
±5×10-6(23℃±3℃) |
|
Output power setting range |
-45dBm～+10dBm |
-55dBm～+10dBm |
|
System dynamic range
|
（10Hz） （3kHz） 100kHz～1MHz 90dB 60dB 1MHz～10MHz 110 dB 80 dB 10MHz～3GHz 125dB 95dB |
（10Hz） （3kHz） 100kHz～20MHz 110dB 80dB 20MHz～3GHz 125 dB 95 dB 3GHz～6GHz 123dB 93dB 6GHz～8.5GHz 118dB 88dB |
|
Reflection track |
100kHz～10MHz ±0.030dB 10MHz～3GHz ±0.020dB |
100kHz～3GHz ±0.030dB 3GHz～6GHz ±0.040dB 6GHz～8.5GHz ±0.050dB |
|
Transmission track |
100kHz～10MHz ±0.030dB 10MHz～3GHz ±0.020dB |
100kHz～3GHz ±0.030dB 3GHz～6GHz ±0.040dB 6GHz～8.5GHz ±0.050dB |
|
Effective directivity |
100kHz～10MHz 49 dB 10MHz～3GHz 46 dB 100kHz～10MHz 49dB （option H01） 10MHz～3GHz 46dB （option H01） |
100kHz～3GHz 46dB 3GHz～6GHz 40dB 6GHz～8.5GHz 38dB |
|
Effective source match |
100kHz～10MHz 44dB 10MHz～3GHz 40dB 100kHz～10MHz 43dB （option H01） 10MHz～3GHz 21dB （option H01） |
100kHz～3GHz 36dB 3GHz～6GHz 35dB 6GHz～8.5GHz 33dB
|
|
Effective load match |
100kHz～10MHz 49 dB 10MHz～3GHz 46 dB 100kHz～10MHz 48dB （option H01） 10MHz～3GHz 41dB （option H01） |
100kHz～3GHz 44dB 3GHz～6GHz 40dB 6GHz～8.5GHz 36dB
|
|
Test points |
1 to 16001 |
|
|
IF bandwidth |
Min. 1Hz；Max. 5MHz，in 1，2，3，5，7 step |
|
|
Type-N (female) 50 ohm system impedance Type-N (female) 75 ohm system impedance（3656-H01） |
||
|
Number of test ports |
2 |
|
|
Number of test receivers |
4 |
|
|
Reference level amplitude setting |
Setting range: ±500dB Setting resolution: 0.001dB |
|
|
Reference phase setting |
Setting range: ±500° Setting resolution: 0.01° |
|
|
Time-base reference output |
Output frequency: 10MHz Output level: +10dBm±4dB |
|
|
Digital interface |
GPIB, USB, Ethernet interface and VGA display interface |
|
|
Operation system |
Windows XP |
|
|
Display |
10.4-inch high brightness LCD |
|
|
Test domain |
Frequency domain, Time domain |
|
|
Dimensions |
435×233×348 (W×H×D) (including foot pad, foot, lateral stripping, input and output port) |
|
|
Power consumption |
150W |
|
|
Power supply |
50Hz single phase 220V or 50Hz/60Hz single phase 110V AC |
|
|
Weight |
16kg |
|
3656D Technical Specifications:
|
Parameters |
3656D |
||
|
Frequency range |
300kHz ～ 20GHz |
||
|
Frequency resolution |
1Hz |
||
|
Frequency accuracy |
±1×10-6(23℃±3℃) |
||
|
System dynamic range IF bandwidth：10Hz |
Frequency range |
2-port |
4-port |
|
300kHz～100MHz |
95dB |
90 dB |
|
|
100MHz～1GHz |
110dB |
100 dB |
|
|
1GHz～6GHz |
120dB |
115 dB |
|
|
6GHz～8GHz |
117dB |
110 dB |
|
|
8GHz～10GHz |
115dB |
105 dB |
|
|
10GHz～15GHz |
110dB |
100 dB |
|
|
15GHz～20GHz |
100dB |
90 dB |
|
|
Reflection track |
300kHz～10MHz ±0.030dB 10MHz～3GHz ±0.040dB 3GHz～20GHz ±0.050dB |
||
|
Transmission track |
300kHz～10MHz ±0.030dB 10MHz～3GHz ±0.040dB 3GHz～6GHz ±0.100dB 6GHz～20GHz ±0.150dB |
||
|
Effective directivity |
300kHz～10MHz 46dB 10MHz～3GHz 42dB 3GHz～6GHz 38dB 6GHz～20GHz 36dB |
||
|
Effective source match |
300kHz～10MHz 37dB 10MHz～3GHz 37dB 3GHz～6GHz 31dB 6GHz～20GHz 28dB |
||
|
Effective load match |
300kHz～10MHz 44dB 10MHz～3GHz 42dB 3GHz～6GHz 38dB 6GHz～20GHz 36dB |
||
|
Test points |
1 to 16001 |
||
|
IF bandwidth |
Min. 1Hz；Max. 5MHz，in 1，2，3，5，7 step |
||
|
Port connector type |
3.5mm (male) 50 ohm system impedance |
||
|
Number of test ports |
2/4 |
||
|
Number of test receivers |
2/4 |
||
|
Reference level amplitude setting |
Setting range：±500dB Setting resolution：0.001dB |
||
|
Reference phase setting |
Setting range：±500° Setting resolution：0.01° |
||
|
Time-base reference output |
Output frequency：10MHz Output level：+10dBm±4dB |
||
|
Digital interface |
GPIB, USB, Ethernet interface and VGA display interface |
||
|
Operation system |
Windows XP |
||
|
Display |
10.4-inch high brightness LCD |
||
|
Test domain |
Frequency domain, Time domain |
||
|
Dimensions |
436×236.5×410 (W×H×D) (including foot pad, foot, lateral stripping, input and output port) |
||
|
Power consumption |
150W |
||
|
Power supply |
50Hz single phase 220V or 50Hz/60Hz single phase 110V AC |
||
|
Weight |
18kg |
||
| Опции | Описание |
| 3656A-001 | 75ohm Port Impedance System |
| 3656A-002 | Type N Test cable (GORE-OSZKUZKU0240) |
| 3656A-003 | Type N Test cable (GORE-OSZKUZKV0240) |
| 3656A-004 | English Options |
| 3656A-005 | 20205 Type N Calibration Kit |
| 3656A-006 | 20204 Type N 75ohm Calibration Kit |
| 3656A-007 | Economical Stable Phase Test cable CETI-N/J.SMA/J.197C-800 |
| 3656A-008 | Economical Stable Phase Test cable CETI-N/J.N/K.197C-800 |
| 3656A-009 | Economical Stable Phase Test cable CETI-N/J.N/J.197C-800 |
| 3656A-010 | 75ohm Test cable 24-0800-51M1-51M1 |
| 3656A-011 | 20402 Electronic Calibration Kit |
| 3656A-012 | 20403 Electronic Calibration Kit |
| 3656A-013 | 20405 Electronic calibration kit |
| 3656A-014 | 3656 series User Manual in Simplified Chinese |
| 3656A-015 | 3656 series User Manual in English |
| 3656A-016 | Aluminum alloy transit case |
| 3656A-017 | Front panel jumper |
| 3656A-018 | AV2813A 4-port test equipment |
| 3656A-019 | Cabinet |
| 2813A-001 | Type N Test cable (GORE-OSZKUZKU0240) |
| 2813A-002 | Type N Test cable (GORE-OSZKUZKV0240) |
| 2813A-003 | AV2813A User Manual in Chinese |
| 2813A-004 | 20205 Type N Calibration Kit |
| 3656-H05 | 20205 калибровочный набор (тип N, DC~3ГГц) |
| 3656-H11 | 20402 Модуль электронной калибровки Ecal (300 кГц~18 ГГц, Тип N, 2-порта) |
| 3656-H12 | 20403 Модуль электронной калибровки Ecal ( от 10 МГц до 26,5 ГГц, Тип 3.5 mm, 2-порта) |
| 3656-H13 | 20404 Модуль электронной калибровки Ecal (от 10 МГц до 50 ГГц, Тип 2.4 mm, 2-порта) |
| 3656-H16 | Алюминиевой кейс |
| 3656-H17 | Кроссовый провод на передней панели |
| 3656-H21 | 20201 калибровочный набор (тип N, от 300 кГц до 9 ГГц) |
| 3656-H22 | 20202 калибровочный набор (тип 3.5mm, от 300 кГц до 9 ГГц) |
| 3656-H23 | 32111 волноводный калибровочный набор (от 1,72 ГГц до 2,61 ГГц) |
| 3656-H24 | 32112 волноводный калибровочный набор (от 2,6 ГГц до 3,95 ГГц) |
| 3656-H25 | 32113 волноводный калибровочный набор (от 3,94 ГГц до 6 ГГц) |
| 3656-H26 | 32114 волноводный калибровочный набор (от 4,64 ГГц до 7,05 ГГц) |
| 3656-H27 | 32115 волноводный калибровочный набор (от 5,88 ГГц до 8,17 ГГц) |
| 3656-H28 | 32116 волноводный калибровочный набор (от 7 ГГц до 10 ГГц) |
| 3656-H29 | Кроссовый провод на передней панели |
| 3656-H30 | 31121 калибровочный набор (3.5mm) |
| 3656-H36 | 4-портовая конфигурация измерительного блока |
| 3656-H38 | Алюминиевой кейс |
| Модели | Описание |
| 3656A | Network Analyzer, 100 kHz - 3 GHz |
| 3656B | Network Analyzer, 100 kHz - 8,5 GHz |
| 3656D | Network Analyzer, 300 kHz - 20 GHz |
