MS46322B — это экономичная серия векторных анализаторов цепей ShockLine™ с частотным диапазоном от 1 МГц до 8/20/43,5 ГГц. Она основана на запатентованной технологии «shockline» (нелинейная линия передачи) с ВАЦ на интегральной микросхеме, которая упрощает внутреннюю архитектуру ВАЦ на высоких частотах, снижает стоимость прибора и повышает точность и повторяемость измерений.

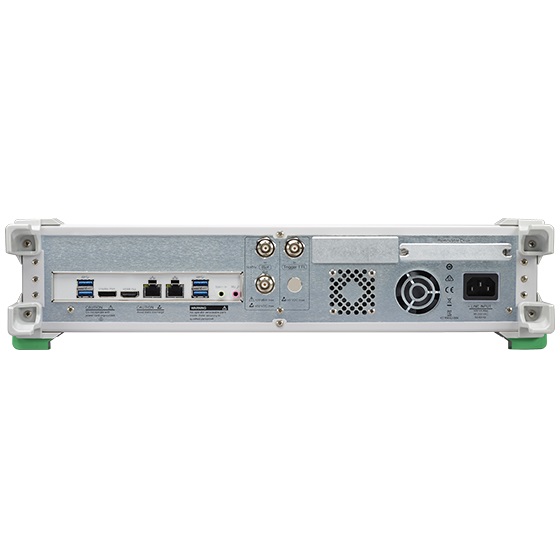

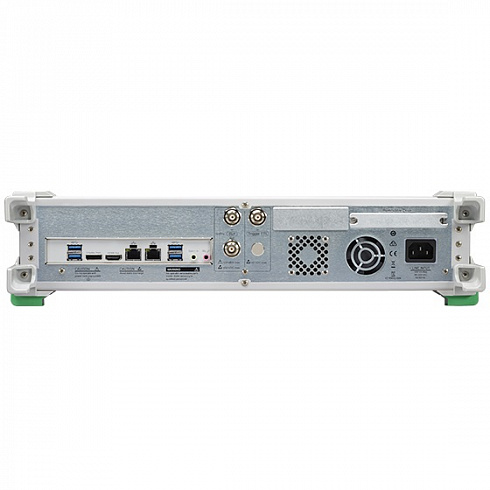

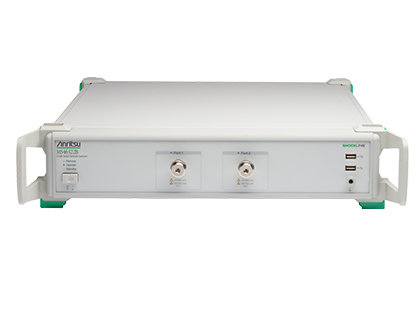

Серия MS46322B представляет собой 2-портовые ВАЦ в компактных и прочных корпусах 2U. Вся серия характеризуется скоростью развертки в 130 мксек на точку и динамическим диапазоном более 100 дБ вплоть до 43,5 ГГц, что позволяет использовать их для тестирования пассивных устройств в проектировании, производстве и малобюджетных образовательных проектах.
ВАЦ ShockLine™ легко встраиваются в испытательные системы в стойках благодаря небольшому размеру и возможности удаленного программирования. Они поддерживают набор команд SCPI и программные драйверы для большинства известных сред программирования. Все семейство использует стандартные в отрасли сетевые соединения для удаленного управления. ВАЦ ShockLine™ снабжены мощным графическим интерфейсом пользователя для проведения ручного тестирования устройств. Полнофункциональный пользовательский интерфейс реализуется при подключении пользовательского монитора, клавиатуры и мыши.
- Guaranteed performance to 43.5 GHz with Extended K™ ports
- Идеальное решение для тестирования РЧ и СВЧ устройств
- Высокая скорость развертки и широкий динамический диапазон минимизируют продолжительность испытаний и увеличивают продуктивность
- Отличная скорректированная направленность обеспечивает наименьшую погрешность измерений
- Анализ во временной области с возможностью временного стробирования позволяет упростить и ускорить процесс определения неисправностей
- Сетевой интерфейс для удаленного управления – более надежный, чем USB и работает быстрее, чем GPIB
- Стандартный съемный жесткий диск обеспечивает дополнительную безопасность данных при работе на проектах министерства обороны или в правительственных исследованиях.
- Общий графический пользовательский интерфейс и набор команд SCPI на всех анализаторах семейства ShockLine™
- USB-порты позволяют легко подключить внешний монитор, клавиатуру и мышь
- Малые по габаритам корпуса 2U позволяют эффективно использовать место в стойке
- Universal Fixture Extraction (UFX) software option provides advanced de-embedding tools for test fixture extraction
Применение
Испытания и устранение неисправностей в пассивных РЧ и СВЧ компонентах- РЧ разъемы и кабели, в том числе используемые в автомобильной промышленности
- Электромеханические переключатели
- Аттенюаторы
- Ответвители
- Фильтры
- Изоляторы
- Циркуляторы
- Фазовращатели
- Калибровка системы
- Характеристизация потерь в тракте
- Общие измерения S-параметров и анализ во временной области
- Коэффициент kQ
- Максимальная эффективность
| Frequency Options |
MS46322B-010, 1 MHz to 8 GHz, type N(f) ports MS46322B-020, 1 MHz to 20 GHz, type Ruggedized K(m) ports MS46322B-043, 1 MHz to 43.5 GHz, type Ruggedized Extended-KTM(m) ports (Extended-K (m) ports are compatible with standard K (2.92 mm), 3.5 mm, and SMA connectors) |
| Dynamic Range | > 100 dB |
| Sweep Speed | 130 μs / data point, typical |
| High Level Noise | 0.001 dB, 20 MHz to 43.5 GHz, typical |
| Measurement Parameters |
Single ended S-Parameters: S11, S21, S12, S22 Mixed-Mode S-Parameters: SDD, SCC, SDC, SCD User-defined combination: a1, a2, b1, b2, 1 Max Efficiency: kQ product, ηmax |
| Display Graphs | Log Magnitude, Phase, Group Delay, Linear Magnitude, Real, Imaginary, SWR, Impedance, Smith Chart, kQ product and ηmax |
| Measurements Data Points | 2 to 16,001 points |
| Limit Lines | Single or segmented. 2 limit lines per trace. 50 segments per trace |
| IF Bandwidth |
10, 20, 50, 70, 100, 200, 300, 500, 700 Hz 1, 2, 5, 7, 10, 20, 30, 50, 70, 100, 300 kHz |
| Display Channels and Traces | Up to 16 traces. A separate memory for each trace can be used to store measurement data for later display or subtraction, addition, multiplication or division with current measurement data. The trace data can be saved and recalled. |
| Markers | 12 markers + 1 reference marker per trace |
| Remote Control Interface | SCPI/Software drivers over LAN |
| Display | Powerful GUI displayed on user-provided monitor, touchscreen compatible |
| Temperature | Operating Temperature 0 0C to 50 0C, humidity 95% or less at 40 0C |
| Dimensions | 108 mm x 484 mm x 590 mm (H x W x D) |
| Weight | < 11 kg (< 25 lbs), typical |
| Опции | Описание |
| MS46322B-001 | Option 1, Rack Mount |
| MS46322B-002 | Option 2, Time Domain with Time Gating |
| MS46322B-024 | Option 24, Universal Fixture Extraction |
| Модели | Описание |
| MS46322B | 2-Port Economy Shockline VNA (Must be ordered with ONE frequency option) |
| MS46322B-010 | Option 10, 8 GHz Frequency |
| MS46322B-020 | Option 20, 20 GHz Frequency |
| MS46322B-043 | Option 43, 43.5 GHz Frequency |
