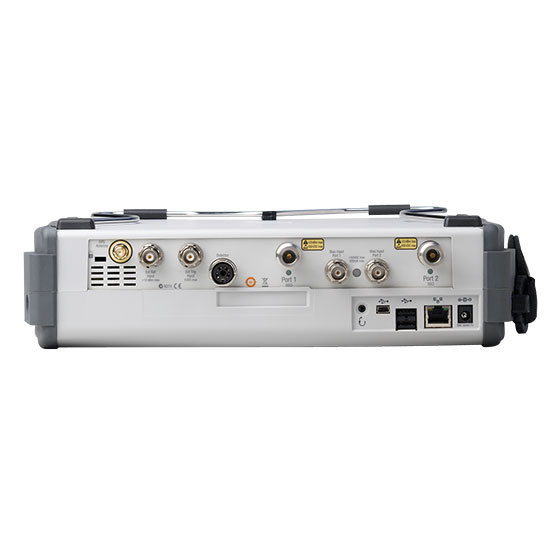

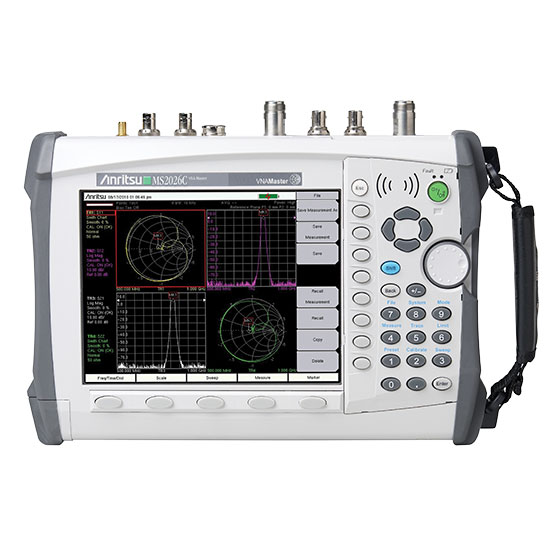

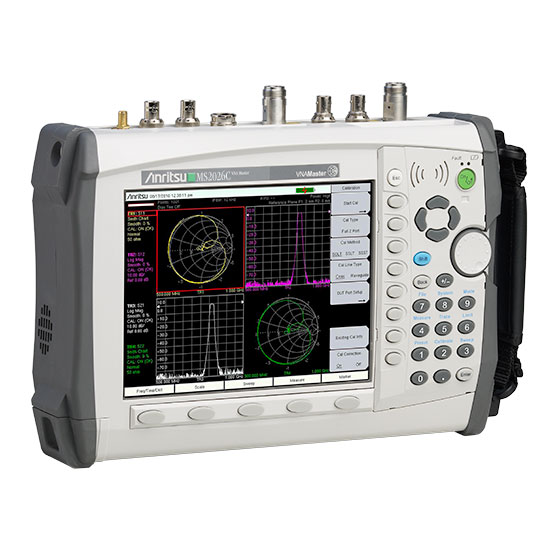

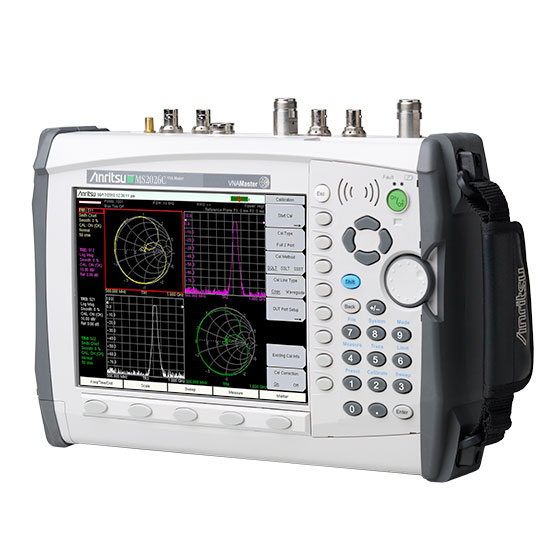

Серия профессиональных портативных векторных анализаторов электрических цепей MS20xxC VNA Master обеспечивают отличные характеристики в портативном исполнении для проведения точных двухпортовых измерений до 20 ГГц сразу в двух направлениях в любом месте и в любое время.
Линейка портативных измерительных приборов VNA Master от Anritsu является результатом 8 поколений опыта полевого использования инновационного измерительного оборудования. При этом VNA Master уже несколько лет эксплуатируется в различных сферах, в том числе для выполнения уникального векторного анализа сетей и анализа спектра (MS203xC) в удаленных местах, а улучшенные возможности измерения увеличивают его привлекательность для обслуживающего персонала.
Радиоинженеры и специалисты на местах обеспечивают монтаж и техническое обслуживание систем связи в аэрокосмической, оборонной и общедоступной сферах по всему миру. Примерами таких систем могут служить радары на военных судах, системы связи на армейских автомобилях, системы проверки курса на военных и гражданских самолетах. Они поддерживают всенаправленные (ВОР) СВЧ-антенны в радионавигационных системах по всему миру. Обычно при работе специалисты сталкиваются с огромным количеством элементов системы, каждый из которых может стать причиной неисправности: антенны, кабели, фильтры, уплотнители, усилители, изоляторы, циркуляторы, выключатели и прочие сложные элементы.
VNA Master также используется и в новых высокотехнологичных сферах, например в проверках обтекателей антенн или изоляции на месте. Функции коррекции ошибок векторного анализатора цепей очень важны с точки зрения инновационных приспособлений для испытания изоляции, пленок, ферритов, покрытий с высоким уровнем потерь и других материалов, которые предлагаются такими производителями, как Damaskos, Inc. Другая новейшая сфера применения — это решение старой как мир проблемы определения источника неисправности на воздушных и морских судах в пучках кабелей, которые проходят через переборки и отсеки. С дополнительным модулем ODTF-1 устройство может использоваться для определения расстояния до повреждения в оптоволоконных кабелях.
Комплектация
Standard Accessories (included with instrument)
- 2000-1685-R Soft Carrying Case (supplied with MS202xC only)
- 2000-1686-R Soft Carrying Case (supplied with MS203xC only)
- 633-75 Rechargeable Li-Ion Battery 40-187-R AC-DC Adapter
- 806-141-R Automotive Power Adapter, 12 VDC, 60 W
- 3-2000-1498 USB A/5-pin Mini-B Cable, 3.05 m (10 ft)
- 2000-1371-R Ethernet Cable, 2.13 m (7 ft)
- Certificate of Calibration and Conformance
Основные характеристики:
- Частота: 5 кГц – 6 ГГц (модель MS2026C).
- Частота: 5 кГц – 15 ГГц (модель MS2027C).
- Частота: 5 кГц – 20 ГГц (модель MS2028C).
- Частота: 5 кГц – 6 ГГц, плюс анализатор спектра 9 кГц – 9 ГГц (модель MS2036C).
- Частота: 5 кГц – 15 ГГц, плюс анализатор спектра 9 кГц – 15 ГГц (модель MS2037C).
- Частота: 5 кГц – 20 ГГц, плюс анализатор спектра 9 кГц – 20 ГГц (модель MS2038C).
Характеристики анализатора электрических цепей:
- Количество портов векторного анализатора цепей: 2.
- Измеряемые параметры: S11, S21, S22, S12.
- Скорость измерения: 350 мкс на точку. Разрешающая способность: до 4 001 точек.
- Динамический диапазон: более 100 дБ. Мощность источников: +3 дБм, -3 дБм, -15 дБм или -25 дБм.
- Параметры направленности, согласования в источнике и согласования в нагрузке: до 42 дБ.
- Калибровка: ручная (с использованием калибровочных нагрузок).
Характеристики анализатора спектра:
- RBW - 1 Гц – 10 МГц
- Амплитуда -до +30 дБм
- Шумы -до -161 дБм.
Время автономной работы от встроенного аккумулятора: 3 часа.
Масса моделей MS2026C, MS2027C и MS2028C: 4,5 кг. Габариты: 211 x 315 x 78 мм.
Масса моделей MS2036C, MS2037C и MS2038C: 4,8 кг. Габариты: 211 x 315 x 97 мм.
Экран 21,3 см (800 x 600). Интерфейсы: USB, Ethernet. Рабочая температура: от -10°С до +55°С.
| Опции | Описание |
| MS202xC-0002 MS203xC-0002 | Временная область (с функцией измерения расстояния) |
| MS202xC-0007 MS203xC-0007 | Функция безопасности данных |
| MS202xC-0010 MS203xC-0010 | Встроенный инжектор питания |
| MS202xC-0015 MS203xC-0015 | Векторный вольтметр |
| MS202xC-0019 MS203xC-0019 | Поддержка внешних прецизионных USB-преобразователей мощности |
| MS202xC-0031 MS203xC-0031 | Поддержка GPS-приемника (требуется антенна GPS 2000-1528-R, 2000-1652-R или 2000-1760-R |
| MS202xC-0077 MS203xC-0077 | Балансные/дифференциальные однопортовые измерения S-параметров |
| MS202xC-0098 MS203xC-0098 | Стандартная калибровка в соответствии ISO17025 и ANSI/NCSL Z540-1, включает сертификат калибровки |
| MS202xC-0099 MS203xC-0099 | Премиальная калибровка в соответствии ISO17025 и ANSI/NCSL Z540-1, включает сертификат калибровки, тестовый отчет и данные о погрешностях |
| MS203xC-0025 | Анализ интерференций (9 кГц - 9/15/20 ГГц) |
| MS203xC-0027 | Сканер каналов (9 кГц - 9/15/20 ГГц) |
| MS203xC-0509 | Анализатор AM/ЧM/ФM |
| Модели | Описание |
| MS2026C | Портативный ВАЦ с диапазоном частот от 5 кГц до 6 ГГц |
| MS2027C | Портативный ВАЦ с диапазоном частот от 5 кГц до 15 ГГц |
| MS2028C | Портативный ВАЦ с диапазоном частот от 5 кГц до 20 ГГц |
| MS2036C | Портативный ВАЦ с диапазоном частот от 5 кГц до 6 ГГц + Анализатор спектра (9 кГц-9 ГГц) |
| MS2037C | Портативный ВАЦ с диапазоном частот от 5 кГц до 15 ГГц + Анализатор спектра (9 кГц-15 ГГц) |
| MS2038C | Портативный ВАЦ с диапазоном частот от 5 кГц до 20 ГГц + Анализатор спектра (9 кГц-20 ГГц) |
