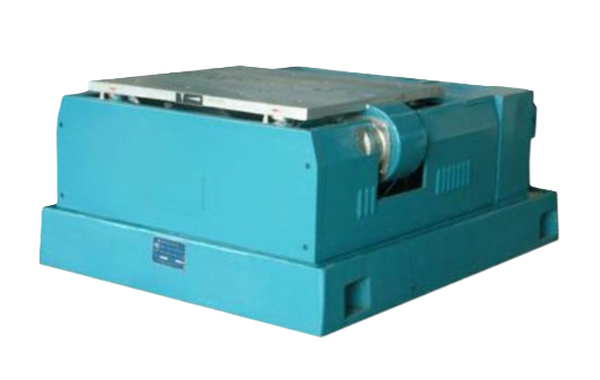

Серия ВСИМ
Область применения:
Оборудование предназначено для выполнения низкочастотных вибрационных испытаний электронных компонентов, сборочных узлов, электромеханических устройств и измерительных приборов. Установка соответствует требованиям национальных и военных стандартов, что обеспечивает достоверность и сопоставимость получаемых данных.
Цели и задачи испытаний:
В процессе испытаний моделируются вибрационные воздействия, возникающие в условиях реальной эксплуатации и транспортировки. Оборудование позволяет определять резонансные частоты образцов, оценивать их устойчивость к вибрационным нагрузкам и общую эксплуатационную надёжность.
Преимущества и результаты:
По итогам испытаний проводится оценка структурной целостности изделий и их способности выдерживать продолжительные вибрационные нагрузки в ходе транспортировки, что является ключевым фактором для обеспечения сохранности продукции на всех этапах логистических операций.
| Параметр / Модель | ВСИМ-01 | ВСИМ-02 | ВСИМ-03 | ВСИМ-04 | ВСИМ-05 | ВСИМ-06 | ВСИМ-07 |
| Нагрузка (кг) | 25 | 70 | 100 | 150 | 250 | 500 | 1000 |
| Диапазон частот (Гц) | 10 ~ 80 | 5 ~ 60 | 5 ~ 60 | 5 ~ 60 | 5 ~ 80 | 5 ~ 80 | 5 ~ 80 |
| Макс. перемещение (мм) | 10 | 10 | 10 | 10 | 5 | 5 | 5 |
| Макс. ускорение (м/с²) | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Размер стола (см) | 40×40 | 80×70 | 80×70 | 70×80 | 100×120 | 100×120 | 140×140 |
| Режим вибрации | Вертикальный, горизонтальный | ||||||
| Потребляемая мощность | 16 | 5 | 5 | 5 | 8 | 8 | 12 |
| Габариты Д (см) | 110 | 160 | 178 | 178 | 160 | 160 | 180 |
| Габариты В (см) | 83 | 100 | 110 | 110 | 120 | 120 | 120 |
| Габариты Ш (см) | 52 | 52 | 56 | 56 | 240 | 240 | 240 |
| Вес стенда (кг) | 500 | 1100 | 1100 | 1200 | 2800 | 2800 | 3600 |
| Мощность основного двигателя (кВт) | 15 | 4 | 4 | 4 | 75 | 75 | 11 |
| Модель | Описание |
| ВСИМ-01 | Вибростенд испытательный 110×83×52 см / 500 кг / 10 ~ 80 Гц / 25 кг |
| ВСИМ-02 | Вибростенд испытательный 160×100×52 см / 1100 кг / 5 ~ 60 Гц / 70 кг |
| ВСИМ-03 | Вибростенд испытательный 178×110×56 см / 1100 кг / 5 ~ 60 Гц / 100 кг |
| ВСИМ-04 | Вибростенд испытательный 178×110×56 см / 1200 кг / 5 ~ 60 Гц / 150 кг |
| ВСИМ-05 | Вибростенд испытательный 160×120×240 см / 2800 кг / 5 ~ 80 Гц / 250 кг |
| ВСИМ-06 | Вибростенд испытательный 160×120×240 см / 2800 кг / 5 ~ 80 Гц / 500 кг |
| ВСИМ-07 | Вибростенд испытательный 180×120×240 см / 3600 кг / 5 ~ 80 Гц / 1000 кг |
