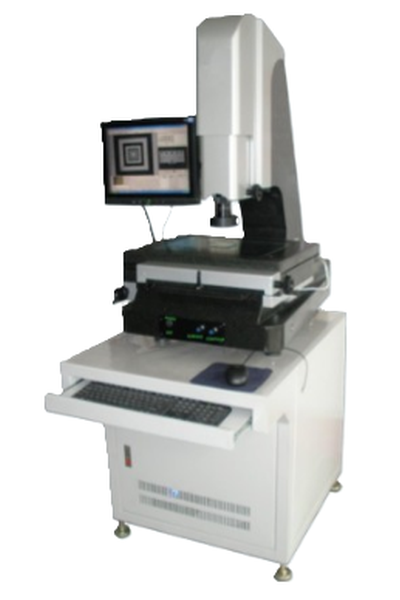

Серия ВИС
Конструктивные и метрологические особенности:
Прецизионная измерительная система на базе гранитного рабочего стола, обеспечивающего максимальную жёсткость конструкции и долговременную стабильность геометрических параметров.
Двухуровневая компоновка стола и прецизионные V-образные направляющие гарантируют высокую механическую точность позиционирования.
Трёхосная фрикционная передача обеспечивает чувствительное, надёжное и беззазорное перемещение, а также возможность быстрого позиционирования.
Высококачественная оптическая система в сочетании с CCD-камерой высокого разрешения формирует чёткое изображение для точных измерений.
Светодиодная кольцевая подсветка с регулируемой яркостью; поверхностная подсветка с возможностью вертикального перемещения для реализации широкоугольного освещения.
Прецизионная оптическая шкала с разрешением 0,001 мм и повторяемостью измерений 0,001 мм.
Мощное специализированное измерительное программное обеспечение с интуитивно понятным и удобным пользовательским интерфейсом.
Опциональная возможность оснащения контактным измерительным щупом RENISHAW или TESA для выполнения трёхмерных измерений.
Области применения:
Оборудование предназначено для высокоточных геометрических измерений деталей в электронной и полупроводниковой промышленности, при производстве печатных плат и LCD-панелей, в штамповочном производстве, электроэрозионной обработке, резке проволокой, а также в резино-пластмассовой, пресс-формовочной и других отраслях точной механической обработки.
| Параметр / Модель | ВИС-01 | ВИС-02 | ВИС-03 | ВИС-04 |
| Размер гранитного стола (мм) | 356×266 | 506×376 | 606×476 | 706×576 |
| Размер стеклянного стола (мм) | 260×160 | 360×260 | 460×360 | 560×460 |
| Ход по осям X/Y (мм) | 200×100 | 300×200 | 400×300 | 500×400 |
| Ход фокусировки (мм) | 150 | 150 | 200 | 200 |
| Камера | Цветная CCD 1/3″ SONY, 410 000 пикселей | |||
| Увеличение объектива | 0,7—4,5x, рабочее расстояние 90 мм | |||
| Видеоувеличение | 30—225x | |||
| Разрешение дисплея | 0,001 мм | |||
| Погрешность показаний (X,Y) | ±(3+L/200) мкм | |||
| Погрешность показаний (Z) | ±(4+L/150) мкм (L в мм) | |||
| Освещение | Поверхностное и проходное, светодиодное, с регулировкой яркости | |||
| Габаритные размеры (Д×Ш×В, мм) | 650×485×930 | 820×580×1100 | 970×720×1100 | 1070×820×1100 |
| Вес (кг) | 150 | 225 | 375 | 400 |
| Электропитание | 220V AC, 50 Гц | |||
| Примечание | M — ручное управление, N — моторизованное | |||
| Модели | Описание |
| ВИС-01 | Видеоизмерительная система 650×485×930 мм / 150 кг / 200×100 мм / 150 мм |
| ВИС-02 | Видеоизмерительная система 820×580×1100 мм / 225 кг / 300×200 мм / 150 мм |
| ВИС-03 | Видеоизмерительная система 970×720×1100 мм / 375 кг / 400×300 мм / 200 мм |
| ВИС-04 | Видеоизмерительная система 1070×820×1100 мм / 400 кг / 500×400 мм / 200 мм |
