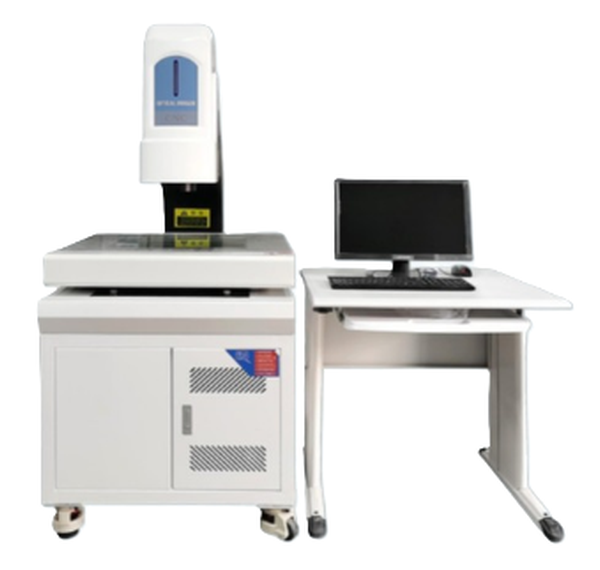

Серия ВИС CNC
Конструктивные и функциональные особенности:
Двухконтурная система управления с замкнутым контуром обеспечивает высокоточное позиционирование привода даже в условиях высокоскоростного перемещения.
Встроенный модуль управления двигателем собственной разработки обеспечивает повышенную скорость отклика и упрощает сопряжение с персональным компьютером (подключение через USB- и S-кабель).
Основание и колонна выполнены из натурального гранита, что гарантирует высокую жёсткость и долговечность; дизайн отличается элегантностью и лаконичностью.
Система поверхностного освещения состоит из независимых светодиодных источников с индивидуальным питанием от источников постоянного тока, что обеспечивает плавную и непрерывную регулировку яркости.
Оборудование оснащено специализированным программным обеспечением с ЧПУ (CNC), позволяющим существенно повысить производительность и точность измерительных операций.
Области применения:
Система предназначена для высокоточных геометрических измерений деталей в электронной, полупроводниковой промышленности, при производстве печатных плат, гибких плат и LCD-панелей, в штамповочном производстве, при резке проволокой, электроэрозионной обработке, в резино-пластмассовой и пресс-формовочной отраслях, а также в других сферах точной механической обработки.
| Параметр / Модель | ВИС-01 CNC | ВИС-02 CNC | ВИС-03 CNC | ВИС-04 CNC |
| Размер гранитного стола (мм) | 356×266 | 506×376 | 606×476 | 706×576 |
| Размер стеклянного стола (мм) | 260×160 | 360×260 | 460×360 | 560×460 |
| Ход по осям X/Y (мм) | 200×100 | 300×200 | 400×300 | 500×400 |
| Ход фокусировки (мм) | 150 | 150 | 200 | 200 |
| Камера (CCD) | Цветная 1/2″ SONY, 410 000 пикселей | |||
| Увеличение объектива | 0,7—4,5×, рабочее расстояние 90 мм | |||
| Видеоувеличение / Разрешение дисплея | 30—225× / 0,001 мм | |||
| Программное обеспечение | Специализированное измерительное ПО | |||
| Погрешность показаний | X,Y ≤ (3+L/200) мкм, Z ≤ (4+L/150) мкм (L в мм) | |||
| Освещение | Светодиодное, поверхностное и проходное, с регулировкой яркости | |||
| Габаритные размеры (Д×Ш×В, мм) | 650×485×930 | 820×580×1100 | 970×720×1100 | 1070×820×1100 |
| Вес (кг) | 150 | 225 | 375 | 400 |
| Электропитание | 220 В (AC), 50 Гц | |||
| Модели | Описание |
| ВИС-01CNC | Видеоизмерительная система 650×485×930 мм / 150 кг / 200×100 мм / 150 мм |
| ВИС-02CNC | Видеоизмерительная система 820×580×1100 мм / 225 кг / 300×200 мм / 150 мм |
| ВИС-03CNC | Видеоизмерительная система 970×720×1100 мм / 375 кг / 400×300 мм / 200 мм |
| ВИС-04CNC | Видеоизмерительная система 1070×820×1100 мм / 400 кг / 500×400 мм / 200 мм |
