Серия ИО34
Конструктивные особенности и преимущества:

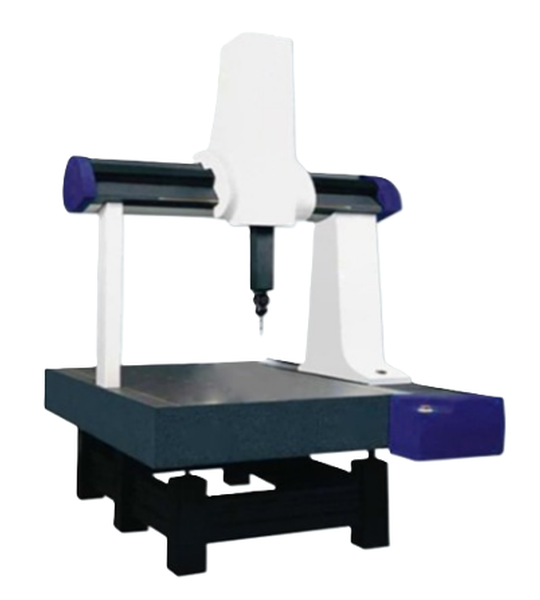

Серия полностью автоматических трехмерных измерительных машин (КИМ) выполнена по схеме подвижного мостового портала, что обеспечивает высокие динамические характеристики и точность перемещений. Все основные элементы конструкции — гранитные рабочие столы, направляющие, поперечные балки и вертикальная Z-ось — изготовлены из материалов с идентичными температурными коэффициентами расширения и высокими показателями жесткости. Применение методов конечно-элементного анализа и оптимизации динамических характеристик позволило достичь исключительной стабильности и долговременной надежности оборудования.
Области применения:
Оборудование широко используется в машиностроении, электронной промышленности, автомобилестроении, производстве метизов, пластмасс, пресс-форм и других отраслях. КИМ обеспечивают высокоточный контроль геометрических параметров деталей, включая размеры, форму и допуски расположения поверхностей, а также позволяют решать задачи контроля сложных контуров и управления технологическими процессами.
Ключевые компоненты системы:
Привод: серводвигатель с высокими динамическими характеристиками;
Система управления: контроллер RENISHAW UCC1;
Измерительная головка: модуль RENISHAW PH10T + TP20;
Программное обеспечение: CMM-manager, предназначенное для управления процессом измерений и анализа данных;
Максимальная скорость измерений: 300 мм/с.
| Параметр / Модель | ИО34-01 | ИО34-02 | ИО34-03 | ИО34-04 |
| Ход по X (мм) | 500 | 600 | 800 | 1000 |
| Ход по Y (мм) | 500 / 700 / 800 | 600 / 800 / 1000 | 800 / 1000 / 1200 | 1000 / 1200 / 1500 |
| Ход по Z (мм) | 400 | 500 | 600 | 800 |
| Тип конструкции | Мостовая | Мостовая | Мостовая | Мостовая |
| Пространственная точность (MPEe) | ±(3,0 + L/256) мкм | ±(3,0 + L/256) мкм | ±(3,0 + L/256) мкм | ±(3,0 + L/200) мкм |
| Разрешение | 0,5 мкм | 0,5 мкм | 0,5 мкм | 0,5 мкм |
| Габаритные размеры (Д×Ш×В, м) | 1,21×1,3/1,5/1,6×2,33 | 1,31×1,4/1,6/1,8×2,53 | 1,66×1,9/2,1/2,3×2,85 | 1,85×2,1/2,3/2,6×3,25 |
| Вес (кг) | 980 / 1120 / 1200 | 1100 / 1250 / 1400 | 2200 / 2460 / 2720 | 2600 / 2880 / 3300 |
| Максимальная нагрузка (кг) | 400 | 500 | 600 | 800 |
| Размеры упаковки (Д×Ш×В, м) | 1,3×1,6/1,8/1,9×2,22 | 1,4×1,7/1,9/2,1×2,42 | 1,9×2,3/2,5/2,7×2,4 | 2,4×2,45/2,65/2,95×2,4 |
| Электропитание | 220 В ±10%, 50/60 Гц | |||
| Расход воздуха | 120 л/мин (0,4 МПа) | |||
| Давление воздуха | ≥ 0,5 МПа | |||
| Диапазон температуры | 20 ± 2 °C | |||
| Диапазон влажности | 40% ~ 70% | |||
| Модели | Описание |
| ИО34-01 | Трехмерная измерительная машина 1,21×1,3/1,5/1,6×2,33 м / вес 980/1120/1200 кг / нагрузка 400 кг |
| ИО34-02 | Трехмерная измерительная машина 1,31×1,4/1,6/1,8×2,53 м / вес 1100/1250/1400 кг / нагрузка 500 кг |
| ИО34-03 | Трехмерная измерительная машина 1,66×1,9/2,1/2,3×2,85 м / вес 2200/2460/2720 кг / нагрузка 600 кг |
| ИО34-04 | Трехмерная измерительная машина 1,85×2,1/2,3/2,6×3,25 м / вес 2600/2880/3300 кг / нагрузка 800 кг |
