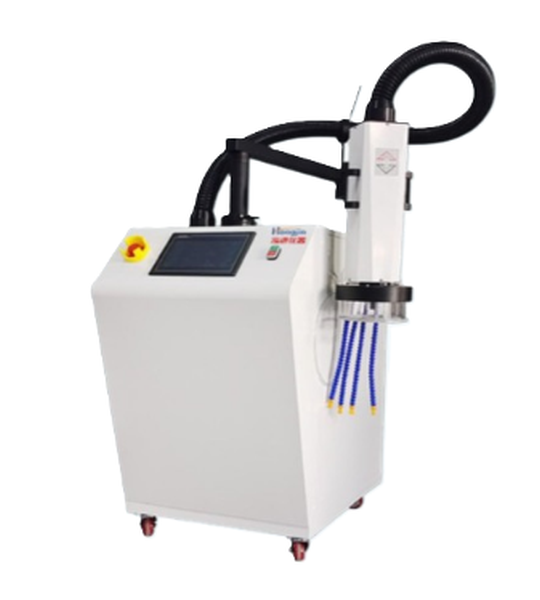

Серия КТУ-В
Эксплуатационный температурный диапазон от −65°C до +225°C.
Сверхвысокая скорость температурного переключения: переход от −55°C до +125°C осуществляется за 13 секунд.
Полностью механическая система охлаждения, не требующая использования жидкого азота или иных расходных хладагентов.
Высокая точность регулирования: погрешность поддержания температуры составляет ±1°C, разрешающая способность индикации — ±0,1°C.
Расход рабочего воздуха до 18 SCFM (стандартных кубических футов в минуту).
Запатентованная конструкция системы быстрого удаления инея и конденсата.
Компактное мобильное исполнение на колесных опорах, оснащенное сенсорным экраном и эргономичным интерфейсом управления.
Области применения: Испытания чипов, микросхем (SOC, FPGA, MCU, MEMS), оптических приемопередатчиков, оптоэлектроники, аэрокосмических материалов и полупроводников.
| Параметр | Значение |
| Диапазон температуры | -65°C ~ +225°C |
| Скорость переключения (-55°C +125°C) | ≤ 13 секунд |
| Точность контроля температуры | ±1°C |
| Разрешение установки/отображения | ±0.1°C |
| Расход воздуха | 4 ~ 18 SCFM (1.9 л/с ~ 8.5 л/с) |
| Управление | 7-дюймовый цветной сенсорный TFT-экран |
| Язык интерфейса | Китайский / Английский |
| Режим работы | Ручной / Автоматический (программный) |
| Режим измерения | По воздуху / По изделию (DUT) |
| Температурный датчик | Внутренний: TC; Дистанционный: T, K; Опция: RTD |
| Интерфейс связи | RS-232, LAN; Опция: GPIB |
| Хладагент | Экологичный HCFC |
| Система перемещения | Штанга: Электрическая; Головка: Пневматическая |
| Вылет манипулятора | X: 1300 мм, Y: 400 мм, Z: 360° |
| Размер термоизоляционной камеры | Стандарт: 140 мм; Опции: Ø74 мм / Ø178 мм |
| Габаритные размеры (Д×Ш×В) | 638 × 970 × 970 мм |
| Уровень шума | ≤ 59 дБА |
| Вес | 205 кг |
| Электропитание | 220 В AC, 50 Гц, 30 А, 1 фаза |
| Требования к газу | Чистый воздух (без масла, воды и частиц) |
| Температура входящего газа | +15°C ~ +25°C |
| Давление входящего газа | 90-110 Psig (6.2~7.6 Бар) |
| Расход входящего газа | 15-30 SCFM (7.2~14.3 л/с), стандарт 25 SCFM (11.8 л/с) |
| Точка росы | <10°C при 6.2 Бар (рекомендуется сухой газ ниже −20°C) |
| Содержание масла в газе | ≤0.01 ppm, фильтрация до 0.01 мкм |
| Температура окружающей среды | +15°C ~ +25°C |
| Влажность окружающей среды | 20% ~ 65% |
| Модели | Описание |
| КТУ-В | Камера термоудара 638 × 970 × 970 мм / -65°C ~ +225°C |
