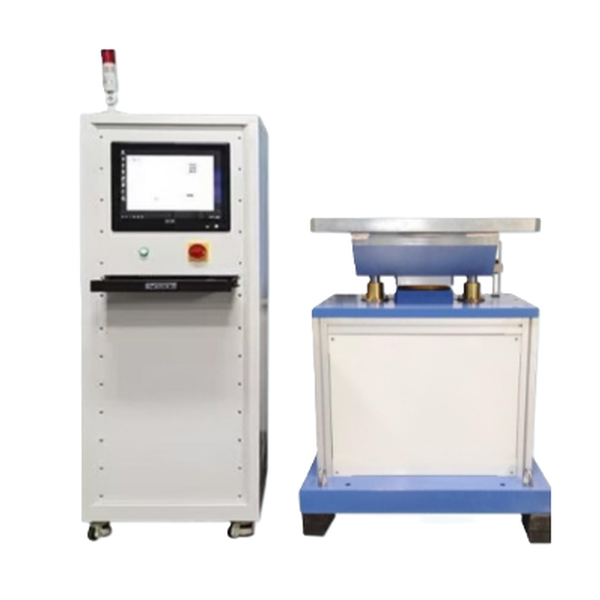

Серия УИС
Назначение и принцип работы:
Оборудование предназначено для моделирования ударных нагрузок, возникающих в условиях реальной эксплуатации, с целью оценки ударопрочности конструкции изделий и её оптимизации на основе экспериментальных данных. Достоверная оценка ударопрочности позволяет существенно повысить эксплуатационную надёжность продукции. Лабораторные испытания дают возможность воспроизводить ударные воздействия, которым упаковка подвергается в процессе транспортировки и погрузочно-разгрузочных операций, что позволяет оценить эффективность амортизирующих и демпфирующих свойств упаковочных материалов в части обеспечения защиты продукции.
Ключевые особенности:
Форма ударного импульса: полусинусоидальная.
Высокая точность и отличная повторяемость результатов испытаний.
Возможность выбора типа механических испытаний на удар: полусинус, трапеция, задний пик (в зависимости от комплектации).
| Параметр / Модель | УИС-010 | УИС-020 | УИС-030 | УИС-040 | УИС-050 |
| Размер стола (мм) | 500×700 | 700×700 | 800×800 | 900×900 | 1000×1000 |
| Номинальная нагрузка (кг) | 50 | 100 | 200 | 300 | 500 |
| Форма удара | Полусинусоида | ||||
| Пиковое ускорение (м/с²) | 25 ~ 1200 | 25 ~ 1200 | 30 ~ 1000 | 30 ~ 1000 | 30 ~ 800 |
| Длительность импульса (мс) | 1.5 ~ 25 | 2 ~ 25 | 2 ~ 25 | 3 ~ 25 | 4 ~ 25 |
| Высота падения (мм) | 0 ~ 120 | 0 ~ 120 | 0 ~ 180 | 0 ~ 180 | 0 ~ 200 |
| Частота соударений (раз/мин) | 1 ~ 120 | 1 ~ 120 | 1 ~ 100 | 1 ~ 100 | 1 ~ 100 |
| Габаритные размеры стола (см) | 76×65×80 | 90×80×80 | 100×90×80 | 110×110×80 | 120×110×85 |
| Вес стола (кг) | 1100 | 1300 | 2400 | 3100 | 3850 |
| Рабочее давление воздуха | 7 ~ 8 кг/см² | ||||
| Электропитание | AC 220 В ±5% / 50 ±0.5 Гц, 1Ф, 3 провода | ||||
| Соответствие стандартам | GJB150.18, GJB360, IEC68-2-29, GB/T2423.5, GB/T2423.6, MIL-STD-810 | ||||
| Примечание | Возможен выбор формы удара: полусинус, трапеция, задний пик | ||||
| Модель | Описание |
| УИС-010 | Ударный испытательный стенд 76×65×80 см / 1100 кг / 500×700 мм / 50 кг |
| УИС-020 | Ударный испытательный стенд 90×80×80 см / 1300 кг / 700×700 мм / 100 кг |
| УИС-030 | Ударный испытательный стенд 100×90×80 см / 2400 кг / 800×800 мм / 200 кг |
| УИС-040 | Ударный испытательный стенд 110×110×80 см / 3100 кг / 900×900 мм / 300 кг |
| УИС-050 | Ударный испытательный стенд 120×110×85 см / 3850 кг / 1000×1000 мм / 500 кг |
