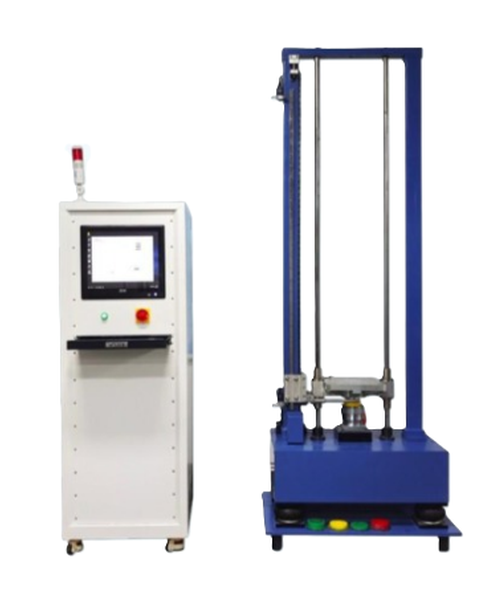

Серия УИС
Конструктивные и функциональные особенности:
Низкое рабочее давление в пневматической системе: усилие обратного хода и торможения обеспечивается за счёт низкого давления, что гарантирует безопасность, надёжность и удобство технического обслуживания.
Сдвоенные пневматические тормозные механизмы, работающие одновременно, обеспечивают надёжную фиксацию подвижных элементов.
Пневматический или сегментно-пружинный привод позволяет регулировать ударную перегрузку путём изменения давления воздуха.
Цифровая система управления: после задания требуемой высоты сброса компьютер автоматически управляет подъёмом стола, что обеспечивает высокую точность позиционирования и отличную повторяемость ударов.
Специальный композитный стол с встроенным усилителем формы импульса обеспечивает высокую эффективность, стабильность и удобство эксплуатации.
Оборудование полностью соответствует требованиям к форме ударных импульсов, установленным международными и национальными стандартами, включая IEC, MIL, GJB, JIS, ASTM.
Высокопрочный литой алюминиевый стол обладает высокой прочностью, твёрдостью и высокой резонансной частотой первого порядка, обеспечивая низкий уровень шума и отсутствие паразитных колебаний.
Области применения:
Установка предназначена для измерения и оценки ударопрочности продукции и упаковки, а также для проверки функциональной надёжности и структурной целостности образцов в условиях ударных нагрузок. Оборудование позволяет воспроизводить ударные волны классических форм (полусинусоидальная, задний пик, трапециевидная), моделируя реальные ударные воздействия и энергию, которым изделие подвергается в условиях эксплуатации.
Технические параметры:
Диапазон пикового ускорения: 5000–50000 м/с²
Длительность ударного импульса: 0,2–1 мс
| Параметр / Модель | УИС-01 | УИС-02 | УИС-03 | УИС-04 | УИС-05 | УИС-06 | УИС-07 | УИС-08 | УИС-09 |
| Макс. нагрузка (кг) | 5 | 10 | 25 | 50 | 100 | 200 | 300 | 1000 | 1500 |
| Размер стола (мм × мм) | 120 × 120 | 200 × 200 | 350 × 350 | 500 × 500 | 700 × 700 | 750 × 750 | 800 × 800 | 1000 × 1000 | 1500 × 1500 |
| Ускорение полусинус (м/с²) | 100 ~ 30000 | 100 ~ 20000 | 100 ~ 10000 | 100 ~ 6500 | 150 ~ 6000 | 150 ~ 5000 | 150 ~ 3500 | 150 ~ 2000 | 150 ~ 1500 |
| Ускорение задний пик (м/с²) | 100 ~ 1000 | — | — | — | — | 150 ~ 1000 | — | 150 ~ 800 | 150 ~ 500 |
| Ускорение трапеция (м/с²) | 150 ~ 1500 | — | 150 ~ 1200 | — | — | 150 ~ 1000 | 100 ~ 1000 | 100 ~ 800 | 150 ~ 500 |
| Длит. импульса полусинус (мс) | 0.5 ~ 20 | 0.6 ~ 20 | 0.8 ~ 20 | 1.5 ~ 20 | 2 ~ 20 | 2.5 ~ 20 | 3 ~ 20 | 5 ~ 20 | 6 ~ 20 |
| Длит. импульса задний пик (мс) | 6 ~ 18 | ||||||||
| Длит. импульса трапеция (мс) | 6 ~ 20 | — | — | 6 ~ 25 | — | — | — | — | — |
| Макс. высота сброса (мм) | 1550 | 1500 | 1500 | 1500 | 1500 | 1400 | 1400 | 1200 | 1200 |
| Анти-вторичный удар | Пневматич. фрикц. тормоз | Пневматич. фрикц. тормоз | Гидравлич. фрикц. тормоз | Гидравлич. фрикц. тормоз | Гидравлич. фрикц. тормоз | Гидравлич. фрикц. тормоз | Гидравлич. фрикц. тормоз | Гидравлич. фрикц. тормоз | Гидравлич. фрикц. тормоз |
| Вес стола (кг) | 1300 | 1500 | 2800 | 3800 | 4350 | 4900 | 6250 | 9800 | 15000 |
| Габаритные размеры (Д×Ш×В, мм) | 900 × 450 × 2600 | 1000 × 500 × 2700 | 1100 × 800 × 2800 | 1100 × 750 × 2800 | 1350 × 850 × 2850 | 1420 × 920 × 2900 | 1480 × 1000 × 2950 | 1750 × 1300 × 3280 | 2500 × 1750 × 3000 |
| Система управления | УИ-01 | УИ-01 | УИ-01 | УИ-01 | УИ-01 | УИ-01 | УИ-01 | УИ-01 | УИ-01 |
| Требования к питанию стола | 220V ± 10%, 1Ф AC, 50 Гц, 2 кВА | ||||||||
| Требования к питанию гидростанции | 380V ± 10%, 3Ф AC, 50 Гц | ||||||||
| Мощность гидростанции (кВА) | 25 | 25 | 4 | 46 | 46 | 62 | 65 | 18 | 22 |
Примечание: прокрутите таблицу вправо для просмотра всего списка данных.
| Модель | Описание |
| УИС-01 | Ударный испытательный стенд 120 × 120 мм / 100 ~ 30000 м/с² / 1300 кг / 25 кВА |
| УИС-02 | Ударный испытательный стенд 200 × 200 мм / 100 ~ 20000 м/с² / 1500 кг / 25 кВА |
| УИС-03 | Ударный испытательный стенд 350 × 350 мм / 100 ~ 10000 м/с² / 2800 кг / 4 кВА |
| УИС-04 | Ударный испытательный стенд 500 × 500 мм / 100 ~ 6500 м/с² / 3800 кг / 46 кВА |
| УИС-05 | Ударный испытательный стенд 700 × 700 мм / 150 ~ 6000 м/с² / 4350 кг / 46 кВА |
| УИС-06 | Ударный испытательный стенд 750 × 750 мм / 150 ~ 5000 м/с² / 4900 кг / 62 кВА |
| УИС-07 | Ударный испытательный стенд 800 × 800 мм / 150 ~ 3500 м/с² / 6250 кг / 65 кВА |
| УИС-08 | Ударный испытательный стенд 1000 × 1000 мм / 150 ~ 2000 м/с² / 9800 кг / 18 кВА |
| УИС-09 | Ударный испытательный стенд 1500 × 1500 мм / 150 ~ 1500 м/с² / 15000 кг / 22 кВА |
