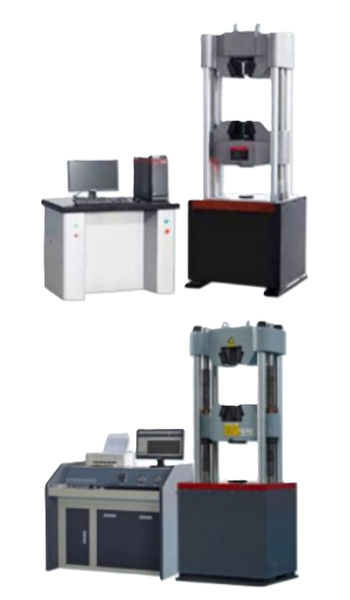

Серия УИМ
Конструктивные особенности и область применения.
Главная силовая рама микрокомпьютерной управляемой сервогидравлической универсальной испытательной машины выполнена
по схеме с нижним расположением рабочего цилиндра, что обеспечивает оптимальную жёсткость и устойчивость конструкции. Оборудование предназначено для проведения испытаний на растяжение, сжатие и изгиб металлических и неметаллических материалов, комплектующих, сборочных единиц, конструктивных элементов и стандартных образцов.
Данная серия испытательных машин также позволяет проводить испытания в специальных условиях, включая высокотемпературные и низкотемпературные испытания на растяжение, а также сжатие при экстремальных температурах, что расширяет область применения оборудования для научно-исследовательских и сертификационных задач.
Нормативная база.
Производство и контроль качества продукции осуществляются в строгом соответствии с требованиями следующих стандартов:
1. GB 2611 — «Общие технические условия на испытательные машины».
2. JJG 139 — «Машины для испытаний на растяжение, сжатие и универсальные испытательные машины. Методика поверки».
| Параметр | Значение |
| Габариты пульта управления (мм) | 1200 × 620 × 850 |
| Габариты основного блока (мм) | 730 × 590 × 2100 |
| Максимальное усилие (кН) | 300 / 600 / 1000 / 2000 |
| Относ. погрешность показаний силы | ≤ ± 1% |
| Диапазон измерения силы | ± 2% ~ 100% от диапазона |
| Диапазон управления равномерной деформацией (Н/мм²·с¹) | 2 ~ 60 |
| Диапазон равномерной деформации (с-¹) | 0.00025 ~ 0.0025 |
| Диапазон равномерной деформации (мм/мин) | 0.5 ~ 50 |
| Способ зажима образца | Гидравлический зажим |
| Диаметр зажимаемых круглых образцов (мм) | Ø 6 ~ Ø 40 |
| Толщина зажимаемых плоских образцов (мм) | 0 ~ 30 |
| Ширина зажимаемых плоских образцов (мм) | 80 |
| Макс. пространство для растяжения (мм) | 580 |
| Макс. пространство для сжатия (мм) | 500 |
| Мощность двигателя (кВт) | 2,3 |
| Масса основного блока (кг) | 2500 |
| Расстояние между колоннами (мм) | 450 |
| Размеры верх./нижн. плит (мм) | Ø 150 |
| Расстояние между опорами для изгиба (мм) | 400 |
| Ширина опор для изгиба (мм) | 140 |
| Допустимый прогиб при изгибе (мм) | 100 |
| Максимальный ход поршня (мм) | 200 |
| Макс. скорость хода поршня (мм/мин) | ок. 80 |
| Скорость регулировки пространства (мм/мин) | ок. 150 |
| Модели | Описание |
| УИМ | Универсальная испытательная машина 730 × 590 × 2100 мм / 1200 × 620 × 850 мм (пульт) / 300-2000 кН / Ø 6-40 |
