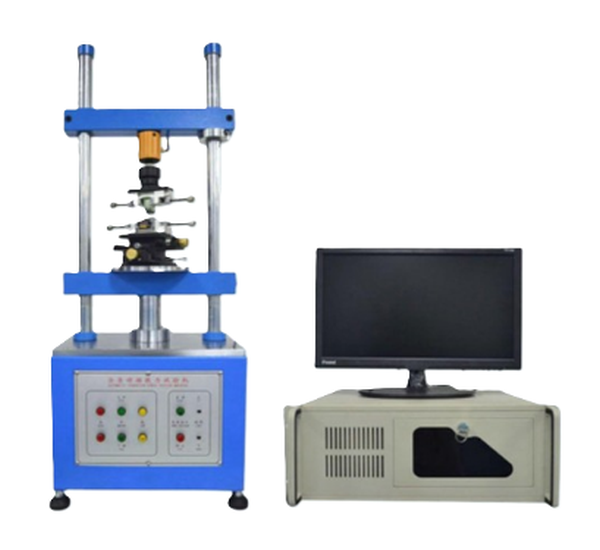

Серия ИО71
Функциональные возможности:
Испытания механических характеристик разъёмов:
Испытания на усилие вставки и извлечения для одиночных контактов и многоконтактных разъёмов в сборе;
Испытания на долговечность (циклический ресурс) разъёмных соединений;
Оценка усилия удержания отдельного штыревого контакта в пластиковом корпусе;
Измерение нормального контактного усилия (Normal Force);
Проведение общих механических испытаний на сжатие и растяжение до разрушения.
Управление и регистрация данных:
Управление всеми параметрами испытаний (ход, скорость, время паузы и др.) через компьютерный интерфейс;
Автоматическое сохранение данных испытаний на внутреннем накопителе без ограничения по количеству записей;
Возможность одновременного подключения измерителя контактного сопротивления (опция);
Вывод на печать и сохранение графических зависимостей (кривые перемещения при вставке/извлечении, графики срока службы) и итоговых отчётов.
Области применения:
Оборудование предназначено для проведения испытаний на усилие вставки и вытягивания различных типов электрических разъёмов. Устройство оснащено системой автоматического центрирования, исключающей перекос образца и гарантирующей высокую точность и повторяемость результатов.
| Параметр | Значение |
| Максимальная измеряемая нагрузка | 2 кг |
| Точность датчика нагрузки | 0.2% |
| Минимальное разрешение | 0.01 или 0.001 |
| Максимальная высота измерения | 150 мм |
| Дискретность перемещения | 0.01 мм |
| Диапазон скорости испытания | 1 ~ 200 мм/мин |
| Диапазон перемещения по осям X, Y | 0 ~ 75 мм |
| Механизм передачи | Шариковый винт |
| Приводной двигатель | Серводвигатель |
| Габаритные размеры (Д×Ш×В) | 400 × 300 × 950 мм |
| Вес (машина) | 75 кг |
| Электропитание | 220 В |
| Модель | Описание |
| ИО71 | Автоматический тестер силы соединения (вставка/вытягивание) 400 × 300 × 950 мм / 75 кг / 2 кг / 0.2% / 0.01 или 0.001 / 150 мм / 0.01 мм / 1 ~ 200 мм/мин / 0 ~ 75 мм / шариковый винт / серводвигатель / 220 В |
